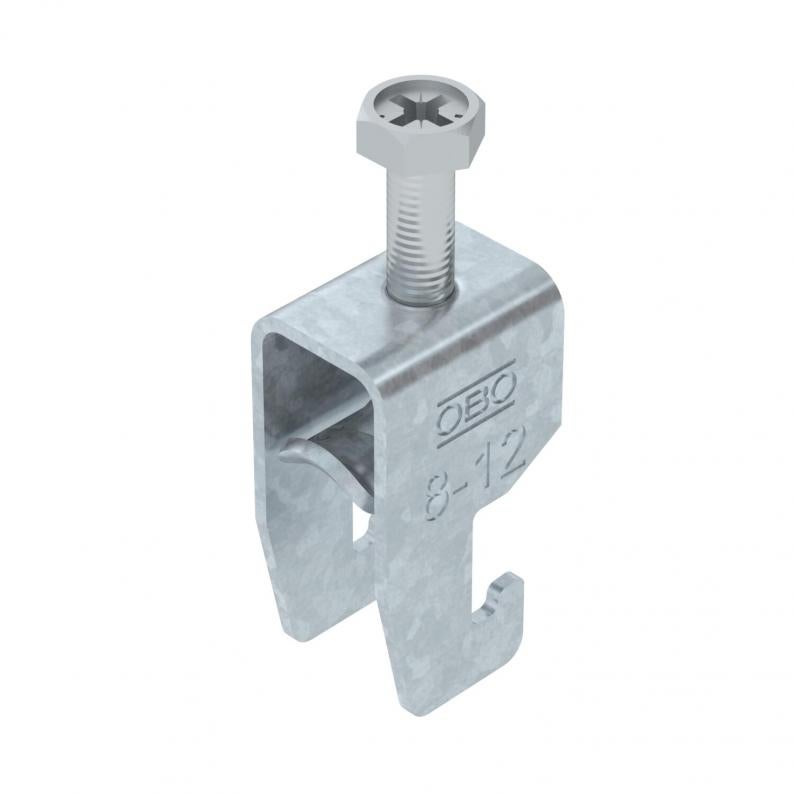

Kabelbøjle 2056, U-fod 1-x, metalholdestykke, FT

Kabelbøjle 2056, U-fod 1-x, metalholdestykke, FT

Type BS-U1-M-12 FT
Vare-nr. 1186502
EAN 4012196849772
Vis alle versioner
Vare-nr. / Type
Maks. Tilspændingsmoment
Spændområde D min.
Spændområde D maks.

min. salgsenhed: 100 Styk

Styk

Beskrivelse

Kabelbøjle med U-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til vertikal og horisontal montering af 1 enkeltkabel på C-profilskinne. Til spaltebredde 18 - 22 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke. Må ikke anvendes sammen med enkeltlederkabler i galvaniserede kabelbakker og profilskinner i vekselstrømskredsløb på grund af induktiv opvarmning.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
  • Slidsbredde 18 mm
  • Slidsbredde 22 mm
  • Kabelbøjle til C-profilskinne, slidsbredde 18-22 mm
  • Tysk klasse E30 for bevarelse af funktionssikkerhed ved brand
  • Funktionsvedligeholdelsesklasse E60
  • Tysk klasse E90 for bevarelse af funktionssikkerhed ved brand
  • CO₂-fodspor (PCF)

Tekniske data

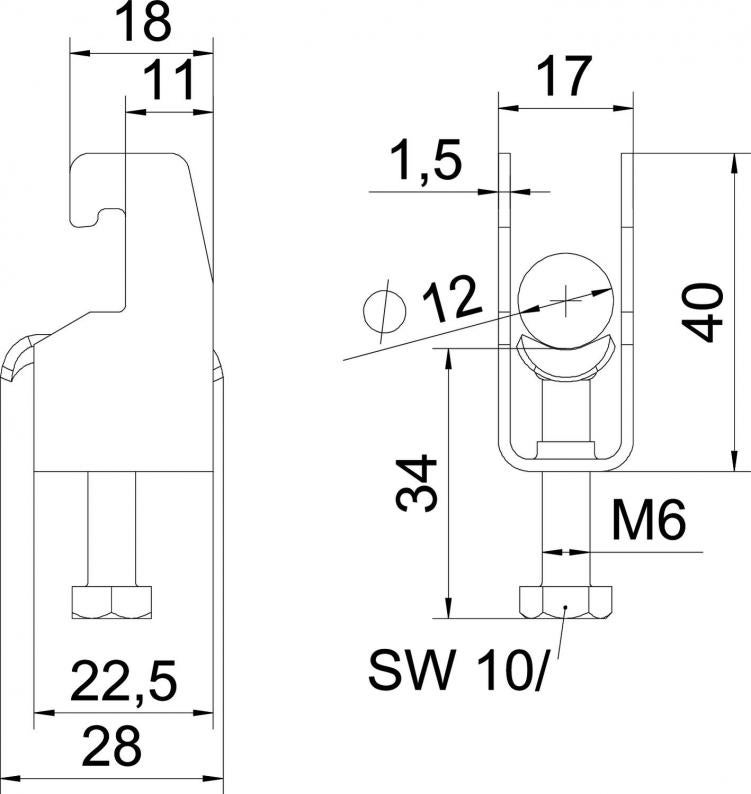

Dimensioner

Længde22,5 mm
Bredde17 mm
Højde40 mm
Mål L34 mm
Mål A22,5 mm
Mål B17 mm
Mål H40 mm
Mål t1,5 mm
Mål C28 mm
Mål G (mm)M6

Teknisk data

Bevarelse af funktionssikkerheden ved brandJa
Pladetykkelse1,5 mm
til rørdiameter min.8 mm
til rørdiameter maks.12 mm
Rillebredde10 mm
Til skinne med rillebredde (med interval) min.18 mm
Til skinne med rillebredde (med interval) maks.22 mm
HalogenfriJa
GevindM6
Med metalkarJa
Længde udvendigt mål28 mm
Antal kabler/rør1
Ekstra overfladevarmgalvaniseret
Ekstra materialeStål
Maks. Tilspændingsmoment3 Nm
MonteringstypeProfilskinne
ROHS-medholdeligJa
Spændområde D min.8 mm
Spændområde D maks.12 mm
Dimension08-12mm
OverfladeVarmgalvaniseret
MaterialeStål
Med modstykkeNej
Holdestykkets materialeStål
Produktserie2056 / 2058

Miljødata

CO2 fodaftryk (GWP) fra vugge til port0,0852 kg CO2e / 1 Styk
CO₂ Footprint (GWP)0,0852 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared UnitStyk
Declared Unit Quantity1

Downloads

0 valgt

Datablad (1)
Kataloger & brochurer (2)
Erklæringer (5)
Certifikater (3)
Vejledninger og hjælp (1)
Produktbilleder (2)
3D-data downloads (1)

Versioner

Maks. Tilspændingsmoment
Spændområde D min.
Spændområde D maks.
BS-U1-M-12 FT
Vare-nr.
1186502
Maks. Tilspændingsmoment
3
Spændområde D min.
8
Spændområde D maks.
12
BS-U1-M-16 FT
Vare-nr.
1186509
Maks. Tilspændingsmoment
3
Spændområde D min.
12
Spændområde D maks.
16
BS-U1-M-22 FT
Vare-nr.
1186516
Maks. Tilspændingsmoment
3
Spændområde D min.
16
Spændområde D maks.
22
BS-U1-M-28 FT
Vare-nr.
1186522
Maks. Tilspændingsmoment
3
Spændområde D min.
22
Spændområde D maks.
28
BS-U1-M-34 FT
Vare-nr.
1186529
Maks. Tilspændingsmoment
3
Spændområde D min.
28
Spændområde D maks.
34
BS-U1-M-40 FT
Vare-nr.
1186536
Maks. Tilspændingsmoment
3
Spændområde D min.
34
Spændområde D maks.
40
BS-U1-M-46 FT
Vare-nr.
1186542
Maks. Tilspændingsmoment
5
Spændområde D min.
40
Spændområde D maks.
46
BS-U1-M-52 FT
Vare-nr.
1186549
Maks. Tilspændingsmoment
5
Spændområde D min.
46
Spændområde D maks.
52
BS-U1-M-58 FT
Vare-nr.
1186556
Maks. Tilspændingsmoment
5
Spændområde D min.
52
Spændområde D maks.
58
BS-U1-M-64 FT
Vare-nr.
1186562
Maks. Tilspændingsmoment
5
Spændområde D min.
58
Spændområde D maks.
64
BS-U1-M-70 FT
Vare-nr.
1186569
Maks. Tilspændingsmoment
5
Spændområde D min.
64
Spændområde D maks.
70
BS-U1-M-76 FT
Vare-nr.
1186576
Maks. Tilspændingsmoment
5
Spændområde D min.
70
Spændområde D maks.
76
BS-U1-M-82 FT
Vare-nr.
1186582
Maks. Tilspændingsmoment
5
Spændområde D min.
76
Spændområde D maks.
82
BS-U1-M-90 FT
Vare-nr.
1186589
Maks. Tilspændingsmoment
5
Spændområde D min.
82
Spændområde D maks.
90
BS-U1-M-100 FT
Vare-nr.
1186597
Maks. Tilspændingsmoment
5
Spændområde D min.
90
Spændområde D maks.
100
