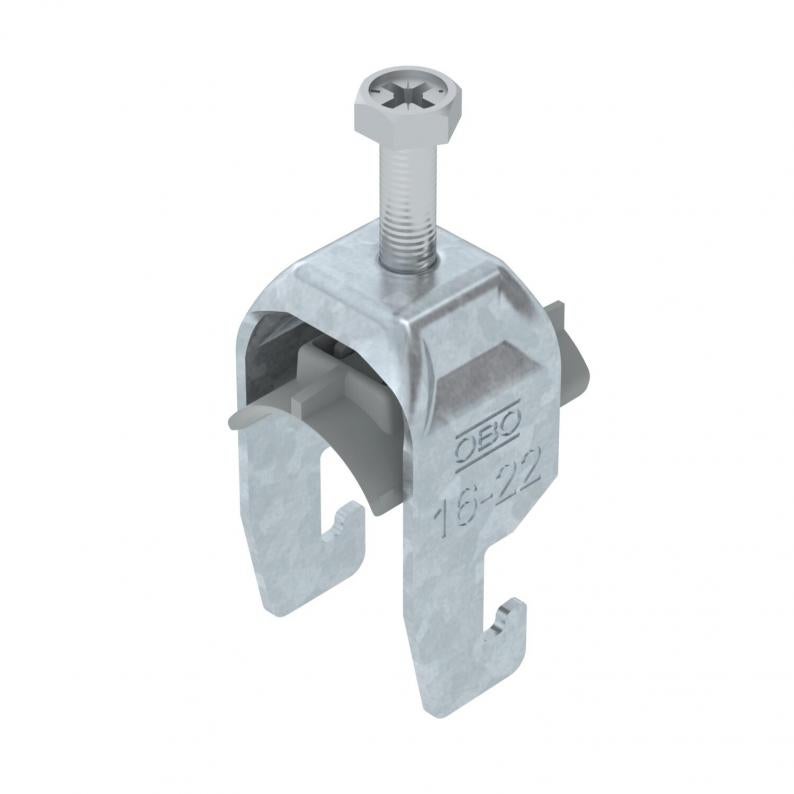

Kabelbøjle 2056, U-fod 1-x, plastholdestykke, FT

Kabelbøjle 2056, U-fod 1-x, plastholdestykke, FT

Type BS-U1-K-22 FT
Vare-nr. 1186716
EAN 4012196850839
Vis alle versioner
Vare-nr. / Type
Maks. Tilspændingsmoment
Spændområde D min.
Spændområde D maks.

min. salgsenhed: 100 Styk

Styk

Beskrivelse

Kabelbøjle med U-fod plastholdestykke af polypropylen. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 18 - 22 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Halogenfri, uden klor, fluor og brom
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
  • Slidsbredde 18 mm
  • Slidsbredde 22 mm
  • Kabelbøjle til C-profilskinne, slidsbredde 18-22 mm
  • CO₂-fodspor (PCF)
  • Emballage uden kunststof
  • Emballage udelukkende af genbrugspap

Tekniske data

Dimensioner

Længde22,5 mm
Bredde27 mm
Højde51 mm
Mål L35 mm
Mål A22,5 mm
Mål B27 mm
Mål H51 mm
Mål t1,5 mm
Mål C34 mm
Mål G (mm)M6

Teknisk data

Pladetykkelse1,5 mm
til rørdiameter min.16 mm
til rørdiameter maks.22 mm
Rillebredde10 mm
Til skinne med rillebredde (med interval) min.18 mm
Til skinne med rillebredde (med interval) maks.22 mm
HalogenfriJa
GevindM6
Med plastholdestykkeJa
Længde udvendigt mål34 mm
Antal kabler/rør1
Ekstra overfladevarmgalvaniseret
Ekstra materialeStål
Maks. Tilspændingsmoment3 Nm
MonteringstypeProfilskinne
ROHS-medholdeligJa
Spændområde D min.16 mm
Spændområde D maks.22 mm
Dimension16-22mm
OverfladeVarmgalvaniseret
MaterialeStål
Med modstykkeNej
Holdestykkets materialePlastik
Holdestykkets materialekvalitetPolypropylen
Produktserie2056 / 2058

Miljødata

Emballage udelukkende af genbrugspapja
Emballage uden kunststofja
CO2 fodaftryk (GWP) fra vugge til port0,0917 kg CO2e / 1 Styk
CO₂ Footprint (GWP)0,0917 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared UnitStyk
Declared Unit Quantity1

Downloads

0 valgt

Datablad (1)
Kataloger & brochurer (2)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (1)
Produktbilleder (2)
3D-data downloads (1)

Versioner

Maks. Tilspændingsmoment
Spændområde D min.
Spændområde D maks.
BS-U1-K-12 FT
Vare-nr.
1186702
Maks. Tilspændingsmoment
3
Spændområde D min.
8
Spændområde D maks.
12
BS-U1-K-16 FT
Vare-nr.
1186709
Maks. Tilspændingsmoment
3
Spændområde D min.
12
Spændområde D maks.
16
BS-U1-K-22 FT
Vare-nr.
1186716
Maks. Tilspændingsmoment
3
Spændområde D min.
16
Spændområde D maks.
22
BS-U1-K-28 FT
Vare-nr.
1186722
Maks. Tilspændingsmoment
3
Spændområde D min.
22
Spændområde D maks.
28
BS-U1-K-34 FT
Vare-nr.
1186729
Maks. Tilspændingsmoment
3
Spændområde D min.
28
Spændområde D maks.
34
BS-U1-K-40 FT
Vare-nr.
1186736
Maks. Tilspændingsmoment
3
Spændområde D min.
34
Spændområde D maks.
40
BS-U1-K-46 FT
Vare-nr.
1186742
Maks. Tilspændingsmoment
5
Spændområde D min.
40
Spændområde D maks.
46
BS-U1-K-52 FT
Vare-nr.
1186749
Maks. Tilspændingsmoment
5
Spændområde D min.
46
Spændområde D maks.
52
BS-U1-K-58 FT
Vare-nr.
1186756
Maks. Tilspændingsmoment
5
Spændområde D min.
52
Spændområde D maks.
58
BS-U1-K-64 FT
Vare-nr.
1186762
Maks. Tilspændingsmoment
5
Spændområde D min.
58
Spændområde D maks.
64
BS-U1-K-70 FT
Vare-nr.
1186769
Maks. Tilspændingsmoment
5
Spændområde D min.
64
Spændområde D maks.
70
BS-U1-K-76 FT
Vare-nr.
1186776
Maks. Tilspændingsmoment
5
Spændområde D min.
70
Spændområde D maks.
76
BS-U1-K-82 FT
Vare-nr.
1186782
Maks. Tilspændingsmoment
5
Spændområde D min.
76
Spændområde D maks.
82
BS-U1-K-90 FT
Vare-nr.
1186789
Maks. Tilspændingsmoment
5
Spændområde D min.
82
Spændområde D maks.
90
BS-U1-K-100 FT
Vare-nr.
1186797
Maks. Tilspændingsmoment
5
Spændområde D min.
90
Spændområde D maks.
100
