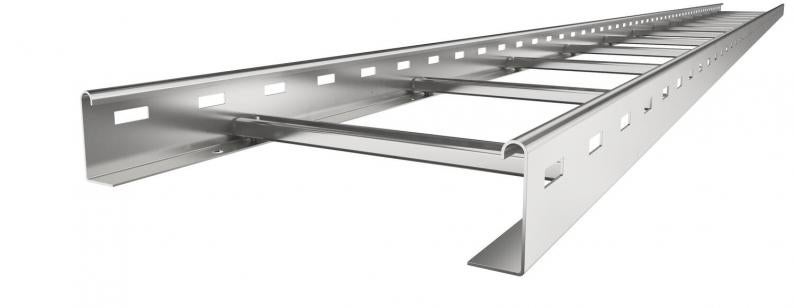

Kabelstige LCIS 60, 6 m C30 A4
Type LCIS 620 6 A4
|Item no. 6207202
|EAN 4012196431960
Item no. / Type
Længde
Bredde
Vangetykkelse
Smallest selling unit: 6 m
6m
m
Description
Kabelstige med sidehøjde 60 mm med indsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Technical data
Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 60 mm |
| Mål B | 200 mm |
| Rillemål sprosse | 17,00 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 80 cm² |
| Rustfrit stål, bejdset | Ja |
| Effektivt tværsnit | 8000 mm² |
| Trinafstand | 300 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | svejset |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 1,5 mm |
| Dimension | 60x200x6000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4571 |
| Farve | specialstål |
| Produktserie | LCIS-serie |
Belastninger
| Støtteafstand 1,5m | 3,3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2 kN/m |
| Støtteafstand 2,5m | 1,3 kN/m |
| Støtteafstand 3,0m | 1 kN/m |
| Støtteafstand 3,5m | 0,78 kN/m |
| Støtteafstand 4,0m | 0,4 kN/m |
| Støtteafstand 4,5m | 0,3 kN/m |
| Støtteafstand 5,0m | 0,2 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 13,5051 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 13,5051 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Tilbehør
Article
Type
Item no.
Amount
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Variants
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Item no.
LCIS 620 6 A4
6000
200
Nej
1,5
6207202
LCIS 630 6 A4
6000
300
Nej
1,5
6207204
LCIS 640 6 A4
6000
400
Nej
1,5
6207206
LCIS 650 6 A4
6000
500
Nej
1,5
6207208
LCIS 660 6 A4
6000
600
Nej
1,5
6207210
