Kabelstige LG 110, 3 m VS FT
Type LG 116 VS 3 FT
Vare-nr. 6216435
EAN 4012195065272
Vare-nr. / Type
6216435 / LG 116 VS 3 FT
Længde
3000 mm
Bredde
600 mm
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
1,5 mm
Overflade
Varmgalvaniseret
Materiale
Stål
min. salgsenhed: 3 m
3m
m
Beskrivelse

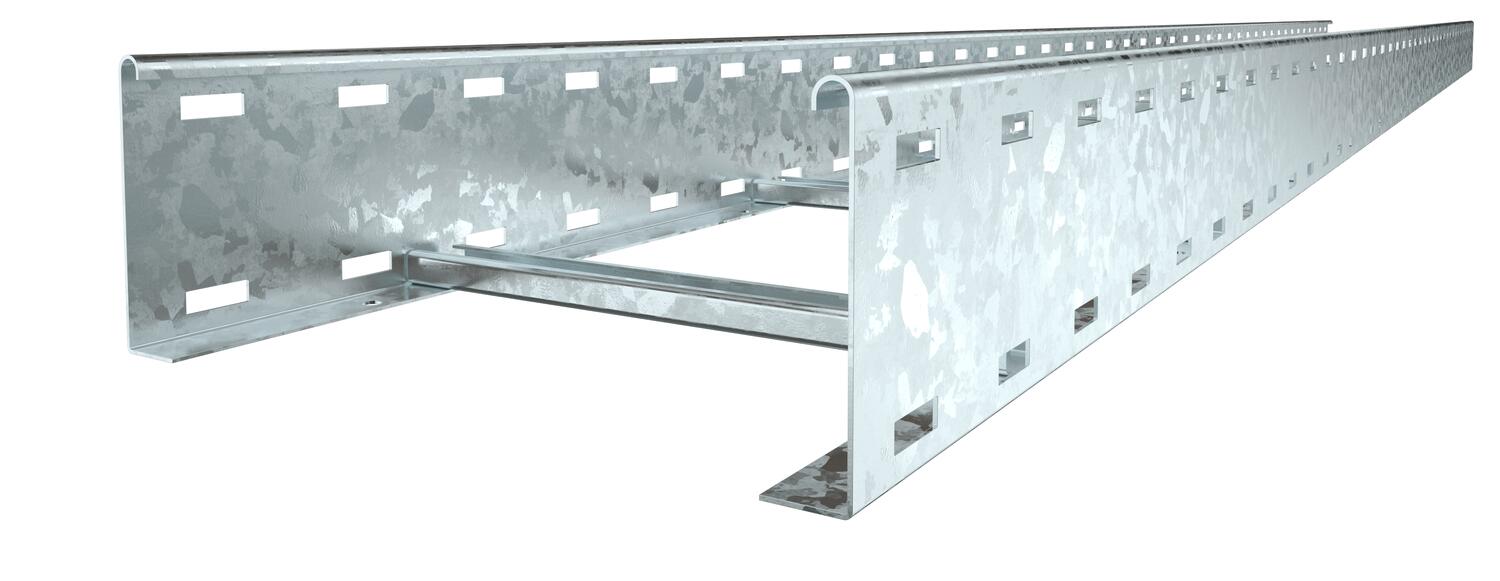

Kabelstige med perforeret sidevange i sidehøjde på 110 mm med pånittede, C-profil-trin, der er åbne opadtil.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Kabelstigerne leveres i sammenklappet tilstand.
Du finder det matchende beslagsklemme, type 2056, i sektionen med lodrette stige-systemer.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 600 mm |
| Højde | 110 mm |
| Mål B | 600 mm |
| Rillemål sprosse | 16,50 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 568 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 56800 mm² |
| Trinafstand | 300 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | blindnittet |
| Dimension | 110x600x3000 |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 1,5 mm |
| Dimension | 110x600x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | LG-serie |
Belastninger
| Støtteafstand 2,0m | 3,1 kN/m |
|---|---|
| Støtteafstand 2,5m | 2 kN/m |
| Støtteafstand 3,0m | 1,4 kN/m |
| Støtteafstand 3,5m | 0,9 kN/m |
| Støtteafstand 4,0m | 0,65 kN/m |
| Støtteafstand 4,5m | 0,55 kN/m |
| Støtteafstand 5,0m | 0,5 kN/m |
| Støtteafstand 6,0m | 0,15 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 11,0062 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 11,0062 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
