Kabelstige LG 60, 3 m NS FS
Type LG 620 NS 3 FS
Vare-nr. 6208506
EAN 4012195063957
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

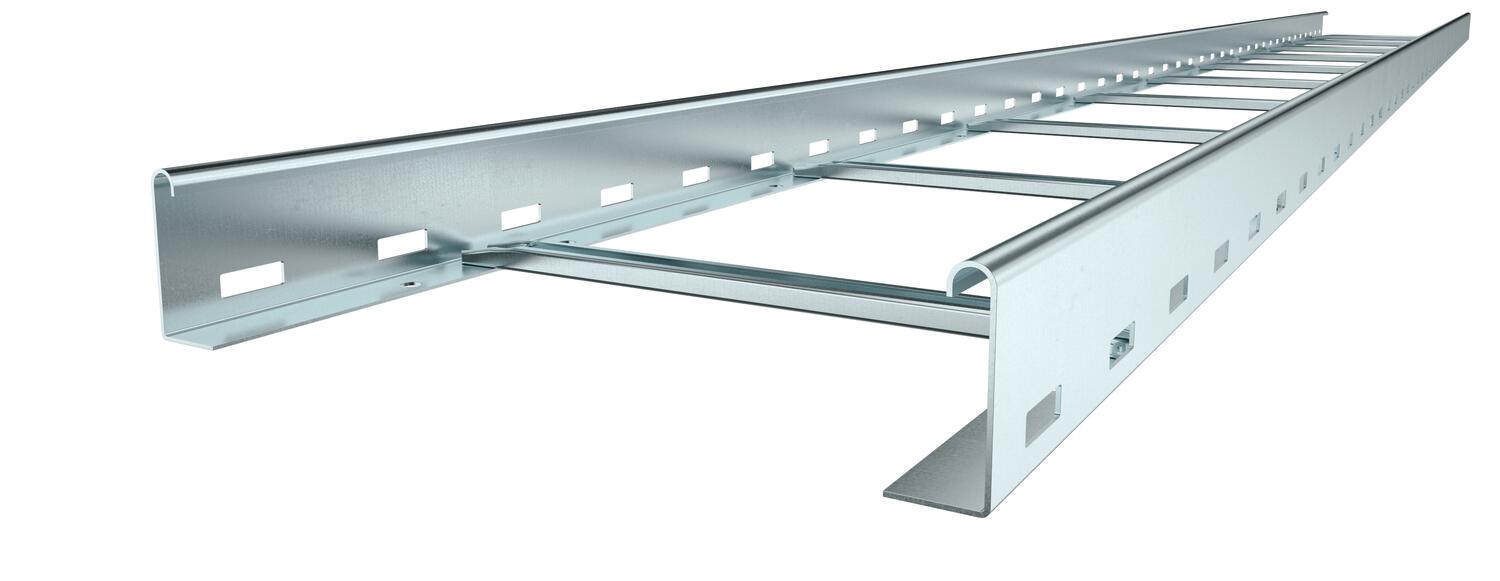

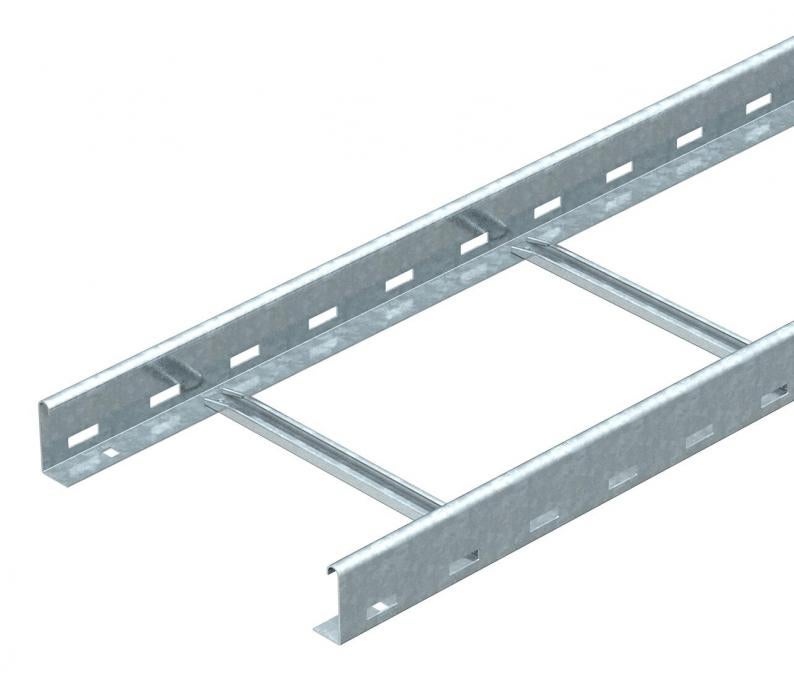

Kabelstige med perforeret sidevange, med sidehøjde 60 mm og pånittede C-profiltrin, der er åbne opadtil (type NS).
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Kabelstigerne leveres i sammenklappet tilstand.
Den passende rørbøjle af typen 2056 N finder du i kapitlet Vægkabelstigesystemer.
Tekniske data

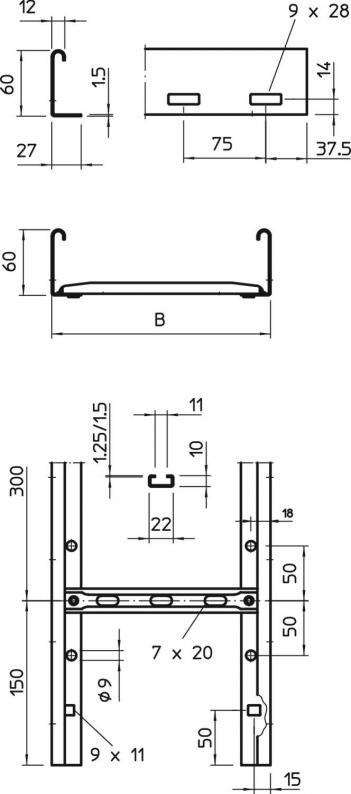

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 60 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 98 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 9800 mm² |
| Trinafstand | 300 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | blindnittet |
| Dimension | 60x200x3000 |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 1,5 mm |
| Dimension | 60x200x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | LG-serie |
Belastninger
| Støtteafstand 1,5m | 3,1 kN/m |
|---|---|
| Støtteafstand 2,0m | 2 kN/m |
| Støtteafstand 2,5m | 1,5 kN/m |
| Støtteafstand 3,0m | 1 kN/m |
| Støtteafstand 3,5m | 0,6 kN/m |
| Støtteafstand 4,0m | 0,4 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 5,9221 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 5,9221 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (2)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Overflade
Materiale
Vare-nr.
LG 620 NS 3 FS
3000
200
Nej
1,5
båndgalvaniseret
Stål
6208506
LG 630 NS 3 FS
3000
300
Nej
1,5
båndgalvaniseret
Stål
6208509
LG 640 NS 3 FS
3000
400
Nej
1,5
båndgalvaniseret
Stål
6208512
LG 650 NS 3 FS
3000
500
Nej
1,5
båndgalvaniseret
Stål
6208515
LG 660 NS 3 FS
3000
600
Nej
1,5
båndgalvaniseret
Stål
6208518
