Kabelstige LG 60, 6 m VS A2

Type LG 620 VS6 A2

Vare-nr. 6208700

EAN 4012195064411

Datablad (PDF)

Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

6208700 / LG 620 VS6 A2

Længde

6000 mm

Bredde

200 mm

Bevarelse af funktionssikkerheden ved brand

Nej

Vangetykkelse

1,5 mm

Overflade

blank, efterbehandlet

Materiale

Rustfrit stål 1.4301

min. salgsenhed: 6 m

Beskrivelse

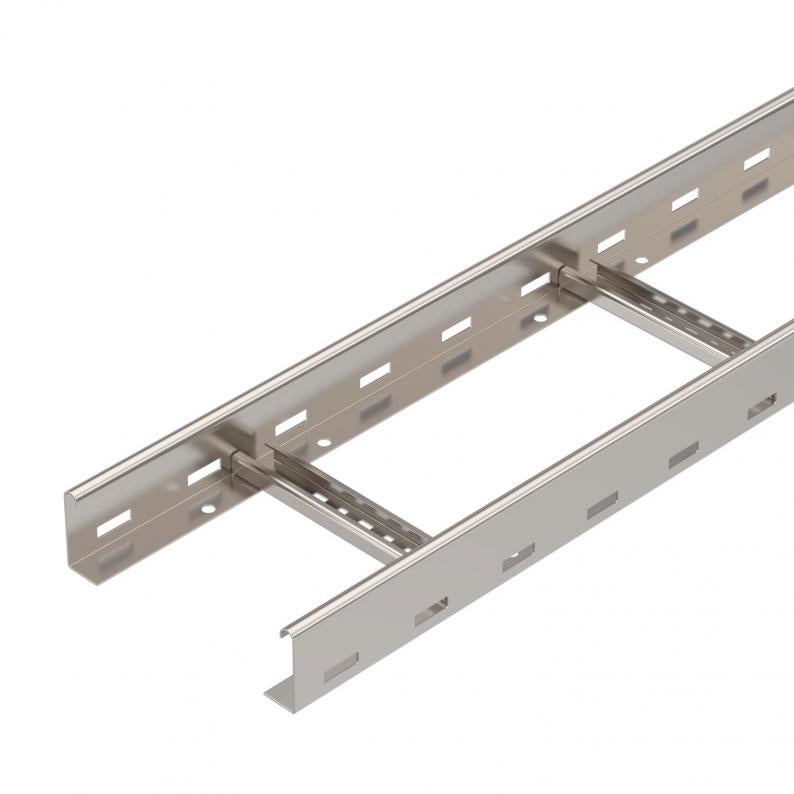

Kabelstige med perforeret sidevange, med sidehøjde på 60 mm og pånittede C-profiltrin, der er åbne opadtil (type VS).
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Kabelstigerne leveres i sammenklappet tilstand.

Egnede kabelbøjler 2056 H-fod, type BS-H….

Tekniske data

Dimensioner

Længde	6000 mm
Bredde	200 mm
Højde	60 mm
Mål B	200 mm
Rillemål sprosse	16,50

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Sidehuller	Ja
Udførelse til store afstande	Nej
Effektivt tværsnit	98 cm²
Rustfrit stål, bejdset	Nej
Effektivt tværsnit	9800 mm²
Trinafstand	300 mm
Sprossernes udførelse	Profil, perforeret
Sidevangens udførelse	Fladt profil
Fastgørelse af sprossen	blindnittet
Dimension	60x200x6000
ROHS-medholdelig	Ja
Vangetykkelse	1,5 mm
Dimension	60x200x6000
Overflade	blank, efterbehandlet
Materiale	Rustfrit stål 1.4301
Farve	specialstål
Produktserie	LG-serie

Belastninger

Støtteafstand 1,5m	3,1 kN/m
Støtteafstand 2,0m	2,25 kN/m
Støtteafstand 2,5m	1,5 kN/m
Støtteafstand 3,0m	1,1 kN/m
Støtteafstand 3,5m	0,75 kN/m
Støtteafstand 4,0m	0,45 kN/m
Støtteafstand 4,5m	0,3 kN/m
Støtteafstand 5,0m	0,15 kN/m

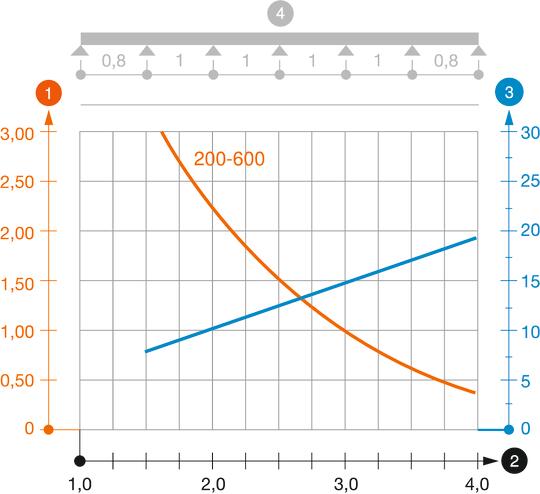

Belastningsdiagram kabelstige type LG 60 VS

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Støttebredde i m

Vangenedbøjning i mm ved tilladt kN/m

Belastningsskema ved prøvningsmetoden

Belastningskurve med kabelbakke-/kabelstigebredde i mm

Vangenedbøjningskurve alt efter støttebredde

Miljødata

CO2 fodaftryk (GWP) fra vugge til port	13,5917 kg CO2e / 1 meter
CO₂ Footprint (GWP)	13,5917 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Meter
Declared Unit Quantity	1

EPD Verified	ja
Udløbsdato EPD	10.07.2029
Deklarationsnummer EPD	EPD-KTO-17.0
EPD-standard / LCA-standard (normer)	DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Montage tilbehør

Vare-nr. 6052894

Låg med vrider A2

Type

DRL 200 A2

min. salgsenhed: 3 m

Vare-nr. 6222537

Beskyttelseskappe 60

Type

SKH 60 OR

min. salgsenhed: 40 Par

Par
