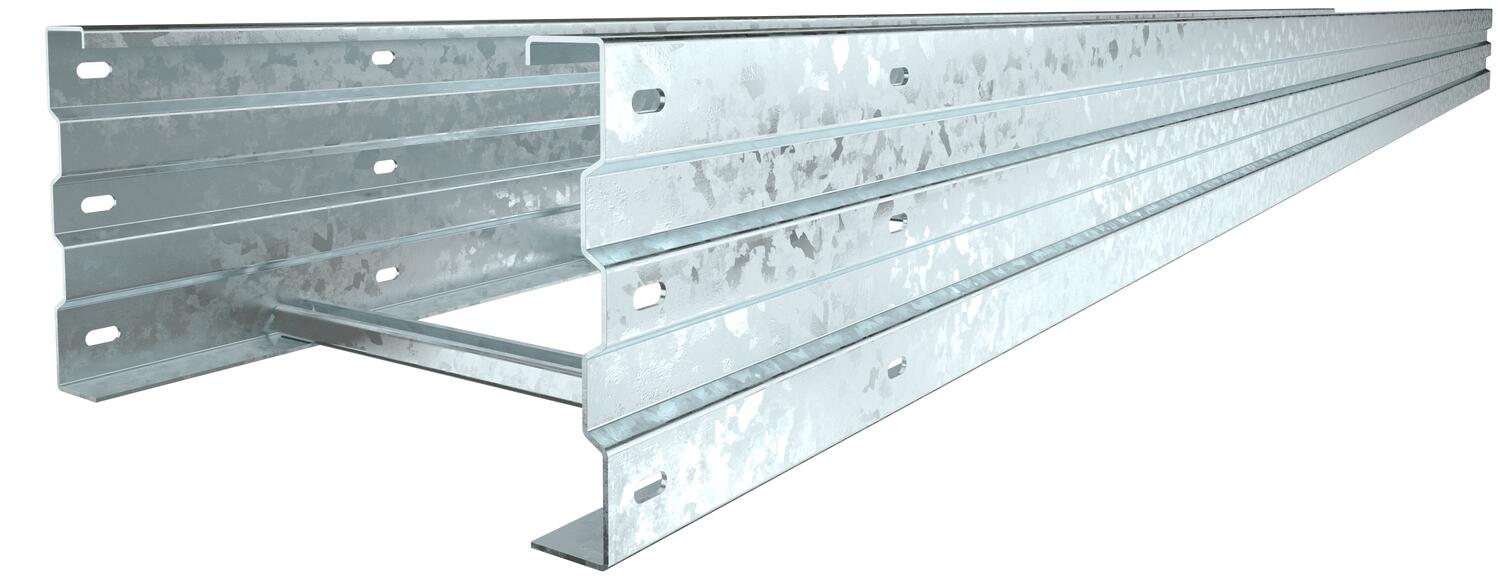

Kabelstige med stor spændvidde WKL 200 FT

Kabelstige med stor spændvidde WKL 200 FT

Type WKL 2020 FT
Vare-nr. 6232102
EAN 4012196614844
Vis alle versioner
Vare-nr. / Type
Længde
Bredde
Vangetykkelse

min. salgsenhed: 6 m

m

Beskrivelse

Spændvidde-kabelleder med 200 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Længdeforbindelse type WRV 200 skal bestilles separat i passende antal.

  • Magnetisk skærmdæmpning
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
  • Kabelstige til store afstande, sidehøjde 200 mm
  • Slidsbredde 16-17 mm
  • Miljøvaredeklaration (EPD)
  • CO₂-fodspor (PCF)

Tekniske data

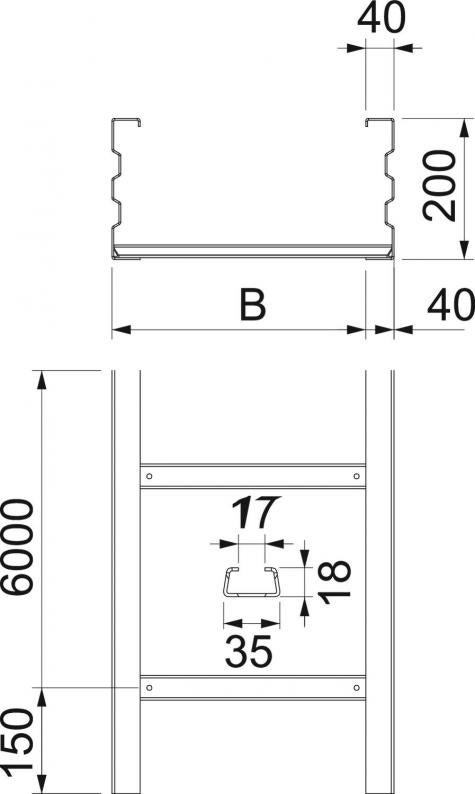

Dimensioner

Længde6000 mm
Bredde200 mm
Højde200 mm
Mål L6000 mm
Mål B200 mm
Rillemål sprosse17,00

Teknisk data

Bevarelse af funktionssikkerheden ved brandNej
SidehullerJa
Udførelse til store afstandeJa
Effektivt tværsnit344 cm²
Rustfrit stål, bejdsetNej
Effektivt tværsnit34400 mm²
Sprossernes udførelseProfil, uperforeret
Fastgørelse af sprossensvejset
Dimension200x200
ROHS-medholdeligJa
Vangetykkelse2,5 mm
Dimension200x200x6000
OverfladeVarmgalvaniseret
MaterialeStål
Farvezink
ProduktserieWKL-Serie

Belastninger

Støtteafstand 6,0m3 kN/m
Støtteafstand 7,0m2,5 kN/m
Støtteafstand 8,0m2 kN/m
Støtteafstand 9,0m1,4 kN/m
Støtteafstand 10,0m1 kN/m

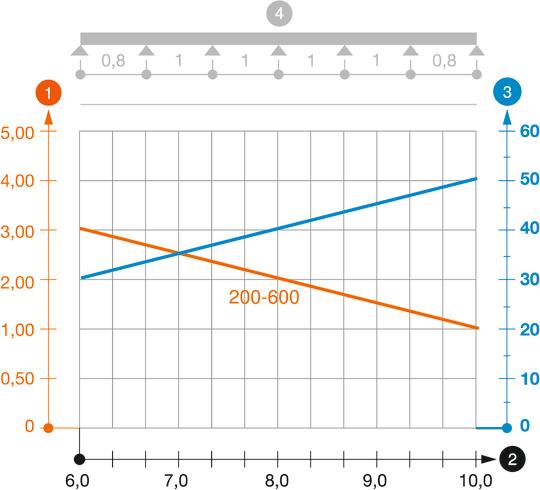

Belastningsdiagram kabelstige til store afstande type WKL 200

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Støttebredde i m

Vangenedbøjning i mm ved tilladt kN/m

Belastningsskema ved prøvningsmetoden

Belastningskurve med kabelbakke-/kabelstigebredde i mm

Vangenedbøjningskurve alt efter støttebredde

Miljødata

CO2 fodaftryk (GWP) fra vugge til port26,6429 kg CO2e / 1 meter
CO₂ Footprint (GWP)26,6429 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Udløbsdato EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Tilbehør

Vare-nr. 6232402

Låg med vrider DD
Type
WKLD 2020 DD

min. salgsenhed: 3 m

m

Vare-nr. 6232507

Længdeforbindelse
Type
WRV 200 FT

min. salgsenhed: 4 Styk

Styk

Type
WRWV 200 I FT

min. salgsenhed: 4 Styk

Styk

Downloads

0 valgt

Datablad (1)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)

Versioner

Bredde
WKL 2020 FT
Vare-nr.
6232102
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2,5
WKL 2030 FT
Vare-nr.
6232104
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2,5
WKL 2040 FT
Vare-nr.
6232106
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2,5
WKL 2050 FT
Vare-nr.
6232108
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2,5
WKL 2060 FT
Vare-nr.
6232110
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2,5
