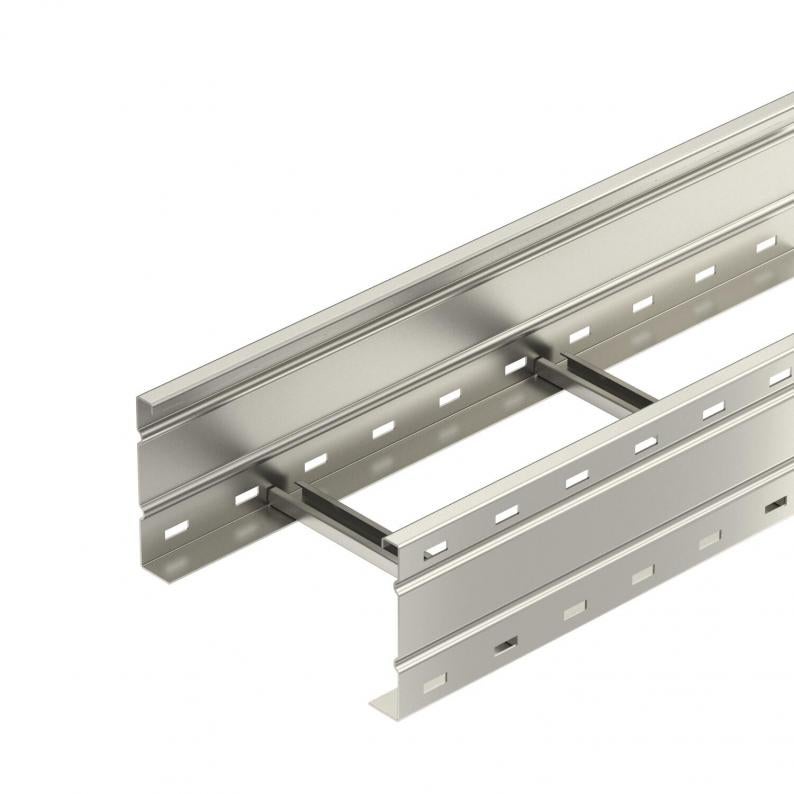

Kabelstige med stor spændvidde WKLG 160 A4
Type WKLG 1620 A4
|Item no. 6227170
|EAN 4012195909965
Item no. / Type
Længde
Bredde
Vangetykkelse
Smallest selling unit: 6 m
6m
m
Description
Kabelstige med stor spændvidde med perforeret sidevange i 160 mm sidehøjde. Fastgørelse af kabler og ledninger med kabelbøjle type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Længdebeslag type WRV 160 skal bestilles separat i passende antal.
Technical data

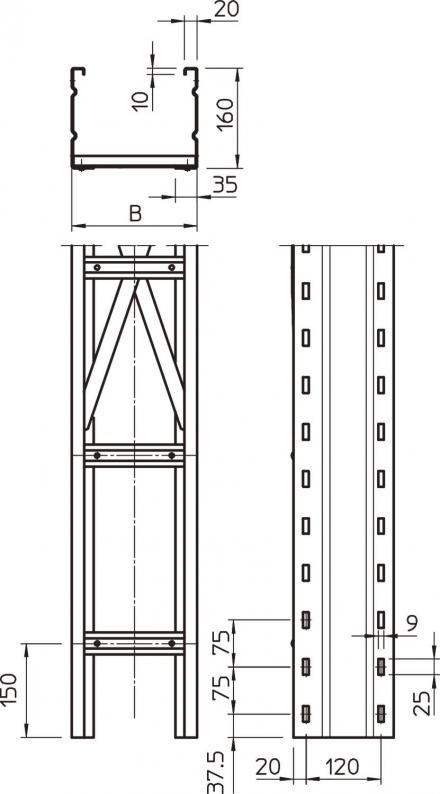

Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 160 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
| Rillemål sprosse | 16,50 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 282 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 28200 mm² |
| Sprossernes udførelse | Profil, uperforeret |
| Sidevangens udførelse | Profil (åben) |
| Fastgørelse af sprossen | helnittet |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 2 mm |
| Dimension | 160x200x6000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4571 |
| Farve | specialstål |
| Produktserie | WKLG-serie |
Belastninger
| Støtteafstand 3,0m | 2,9 kN/m |
|---|---|
| Støtteafstand 3,5m | 2,59 kN/m |
| Støtteafstand 4,0m | 2,3 kN/m |
| Støtteafstand 4,5m | 2,04 kN/m |
| Støtteafstand 5,0m | 1,8 kN/m |
| Støtteafstand 6,0m | 1,4 kN/m |
| Støtteafstand 7,0m | 1 kN/m |
| Støtteafstand 8,0m | 0,7 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 36,664 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 36,664 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Montage tilbehør
Article
Type
Item no.
Amount
Item no. 6062284
Holder til fastgørelse af deleskinne A2Type
KS KL A2
Smallest selling unit: 30 Styk
30Styk
Styk
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)
Variants
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Item no.
WKLG 1620 A4
6000
200
Nej
2
6227170
WKLG 1630 A4
6000
300
Nej
2
6227172
WKLG 1640 A4
6000
400
Nej
2
6227174
WKLG 1650 A4
6000
500
Nej
2
6227176
WKLG 1660 A4
6000
600
Nej
2
6227178
