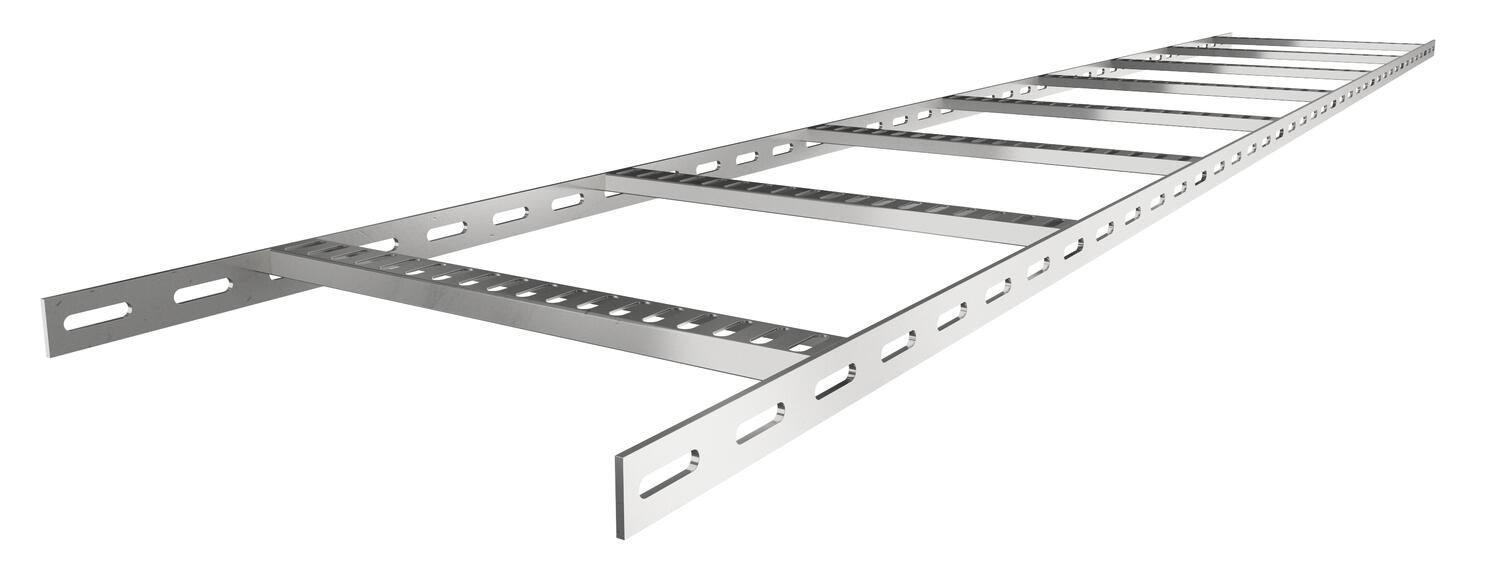

Kabelstige med trapez-sprosse, let A2
Type SL 42 250 A2
Vare-nr. 7097088
EAN 4012195706984
Vare-nr. / Type
7097088 / SL 42 250 A2
Længde
2000 mm
Bredde
250 mm
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3 mm
Denne vare er en udgået vare!
min. salgsenhed: 2 m
2m
m
Beskrivelse
Skibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 25 mm med indsvejsede, perforerede trapezsprosser, som er åbne nedad. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i blank stål på forespørgsel.
Tekniske data
Dimensioner
| Længde | 2000 mm |
|---|---|
| Bredde | 250 mm |
| Højde | 25 mm |
| Mål B | 256 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Rustfrit stål, bejdset | Ja |
| Trinafstand | 250 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | svejset |
| Dimension | 25 X 250 |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 3 mm |
| Dimension | 25x256x2000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Produktserie | SL-serie |
Belastninger
| Støtteafstand 1,0m | 1,45 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,65 kN/m |
| Støtteafstand 2,0m | 0,25 kN/m |

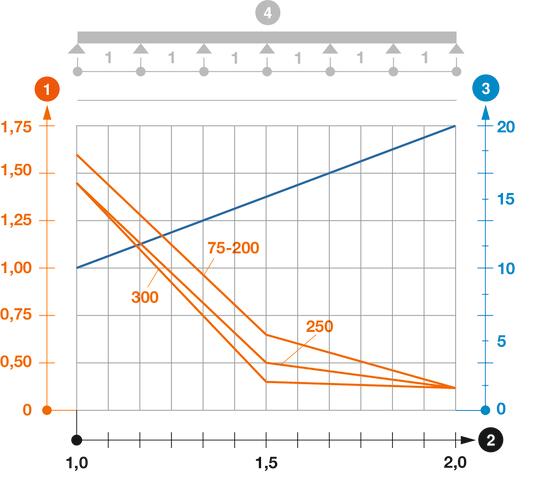

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Belastningsskema ved prøvningsmetoden
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 8,1225 kg CO₂e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 8,1225 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
