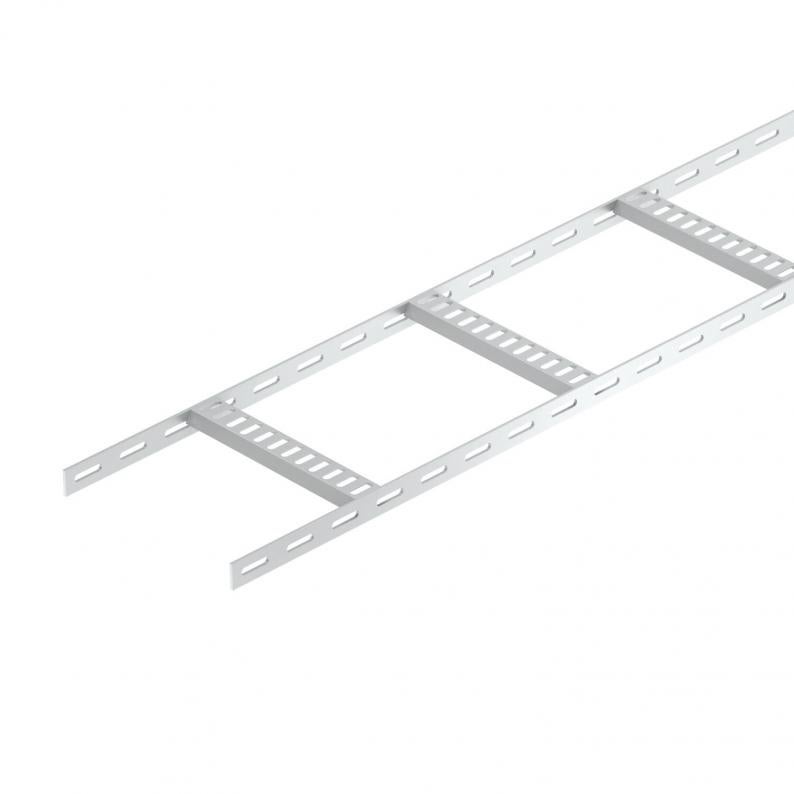

Kabelstige med trapez-sprosse, let ALU
Type SL 42 100 ALU
Vare-nr. 7099724
EAN 4012196509881
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
Denne vare er en udgået vare!
min. salgsenhed: 2 m
2m
m
Beskrivelse

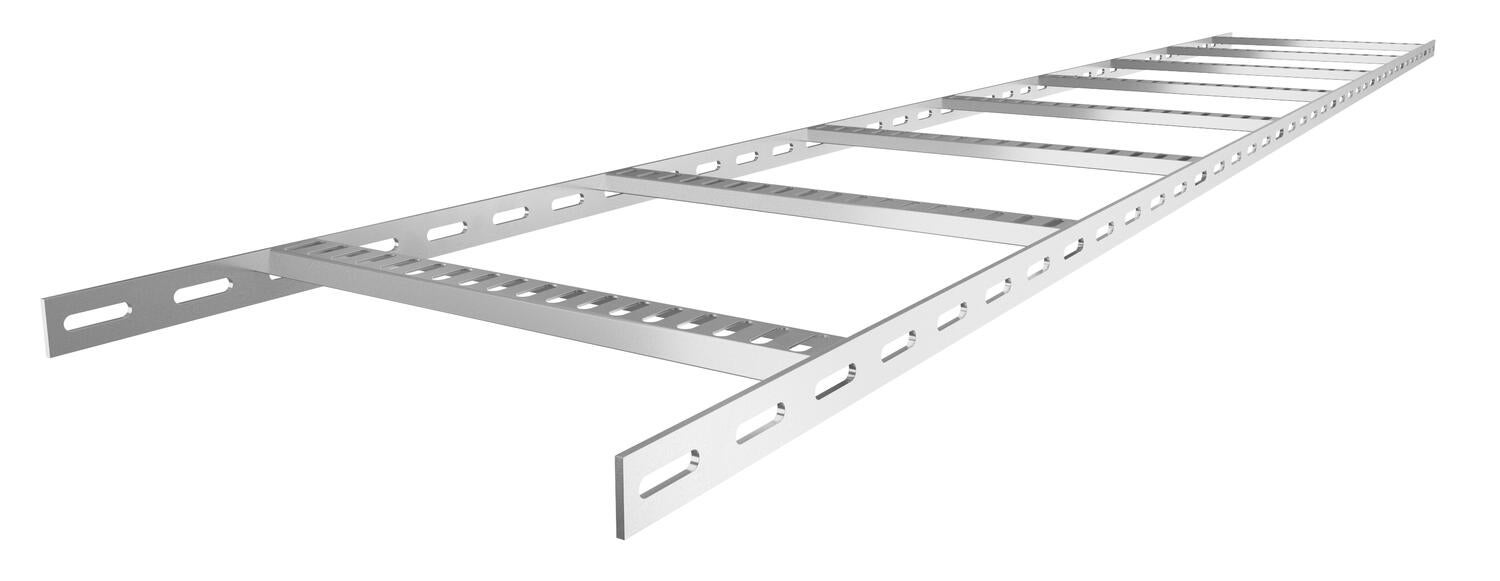

Skibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 25 mm med indsvejsede, perforerede trapezsprosser, som er åbne nedad.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i blank stål på forespørgsel.
Tekniske data

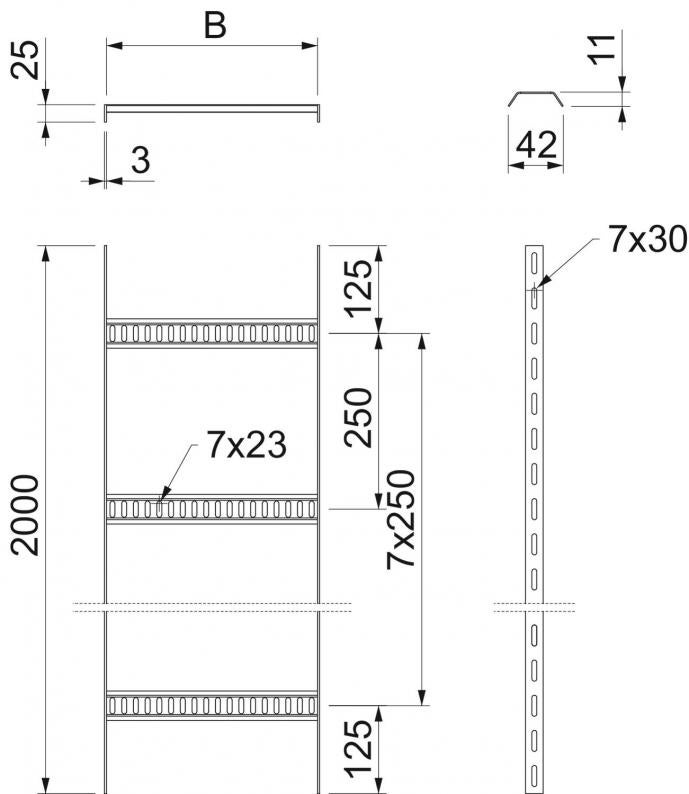

Dimensioner
| Længde | 2000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 25 mm |
| Mål B | 106 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Rustfrit stål, bejdset | Nej |
| Trinafstand | 250 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | svejset |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 3 mm |
| Dimension | 25x106x2000 |
| Overflade | Bejdset |
| Materiale | Aluminium |
| Farve | Aluminium |
| Produktserie | SL-serie |
Belastninger
| Støtteafstand 1,0m | 0,75 kN/m |
|---|---|
| Støtteafstand 1,5m | 0,2 kN/m |
| Støtteafstand 2,0m | 0,1 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Belastningsskema ved prøvningsmetoden
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 7,2475 kg CO₂e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 7,2475 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (4)
Vejledninger og hjælp (1)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Vare-nr.
SL 42 100 ALU
2000
100
Nej
3
7099724
SL 42 200 ALU
2000
200
Nej
3
7099728
SL 42 250 ALU
2000
250
Nej
3
7099730
SL 42 300 ALU
2000
300
Nej
3
7099732
Bredde
SL 42 100 ALU
Vare-nr.
7099724
Længde
2000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
SL 42 200 ALU
Vare-nr.
7099728
Længde
2000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
SL 42 250 ALU
Vare-nr.
7099730
Længde
2000
Bredde
250
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
SL 42 300 ALU
Vare-nr.
7099732
Længde
2000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
