Kabelstige med trapez-sprosse, standard ALU
Type SL 62 500 ALU
Vare-nr. 7099760
EAN 4012196510030
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
Denne vare er en udgået vare!
min. salgsenhed: 3 m
3m
m
Beskrivelse

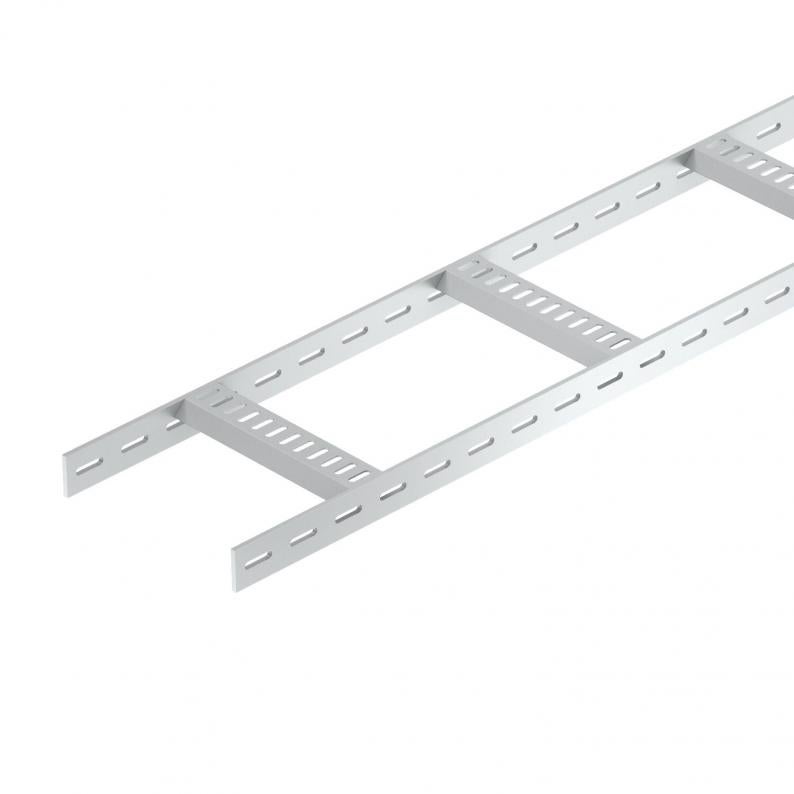

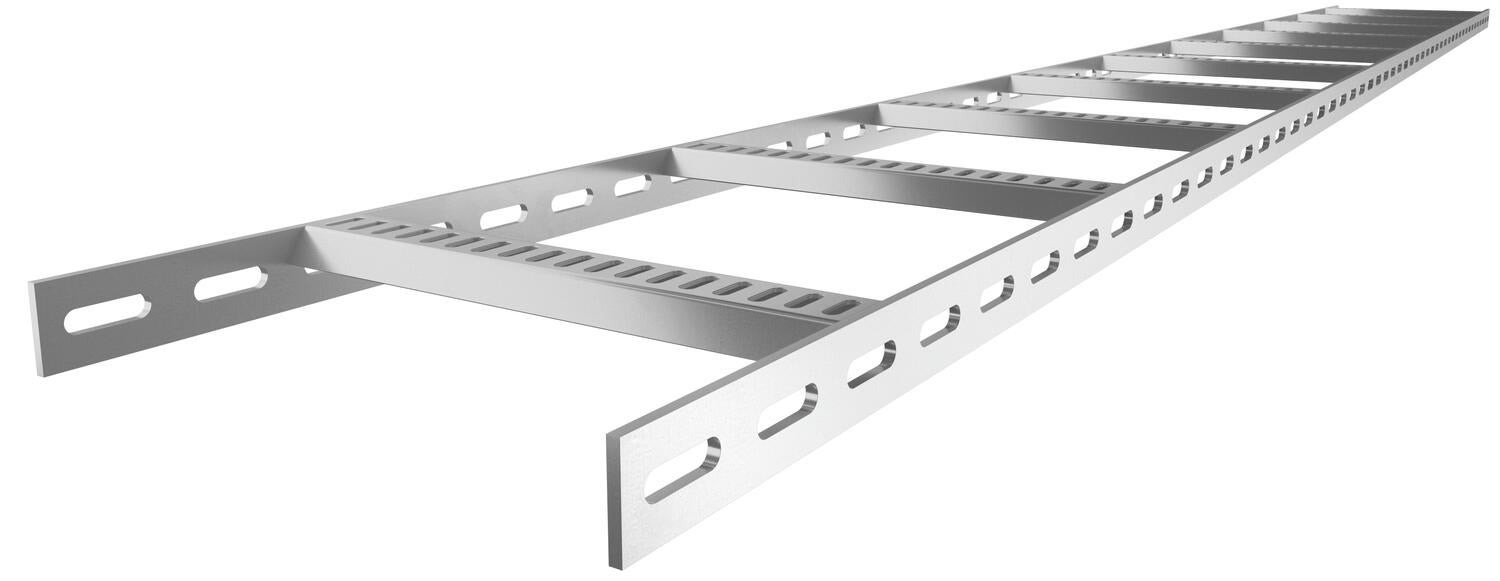

Skibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede, perforerede trapezsprosser, som er åbne nedad.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i blank stål på forespørgsel.
Tekniske data

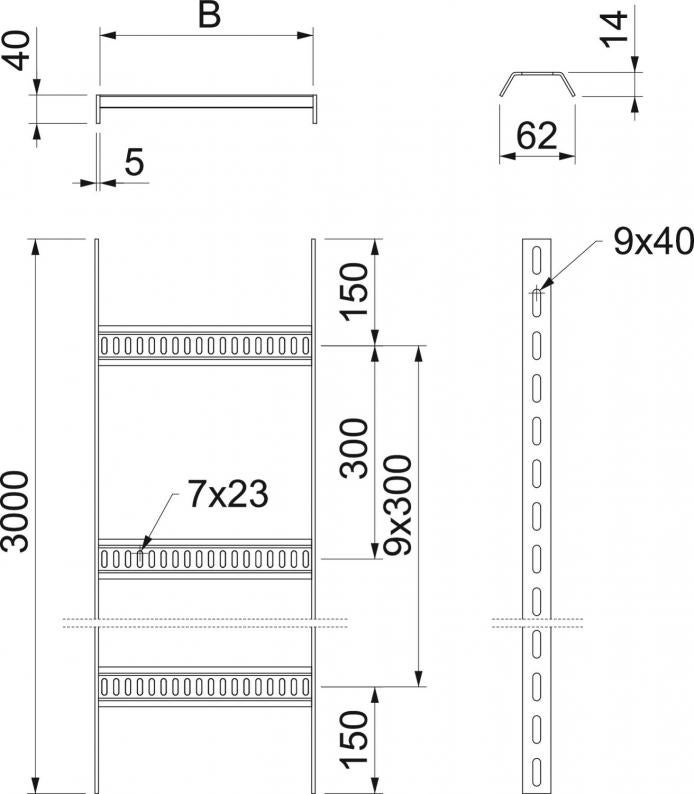

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 500 mm |
| Højde | 40 mm |
| Mål B | 510 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Rustfrit stål, bejdset | Nej |
| Trinafstand | 300 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | svejset |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 5 mm |
| Dimension | 40x510x3000 |
| Overflade | Bejdset |
| Materiale | Aluminium |
| Farve | Aluminium |
| Produktserie | SL-serie |
Belastninger
| Støtteafstand 1,5m | 1,4 kN/m |
|---|---|
| Støtteafstand 2,0m | 0,65 kN/m |
| Støtteafstand 2,5m | 0,35 kN/m |
| Støtteafstand 3,0m | 0,2 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 24,3377 kg CO₂e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 24,3377 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (4)
Vejledninger og hjælp (1)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Vare-nr.
SL 62 400 ALU
3000
400
Nej
5
7099758
SL 62 500 ALU
3000
500
Nej
5
7099760
SL 62 600 ALU
3000
600
Nej
5
7099762
Bredde
SL 62 400 ALU
Vare-nr.
7099758
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
5
SL 62 500 ALU
Vare-nr.
7099760
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
5
SL 62 600 ALU
Vare-nr.
7099762
Længde
3000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
5
