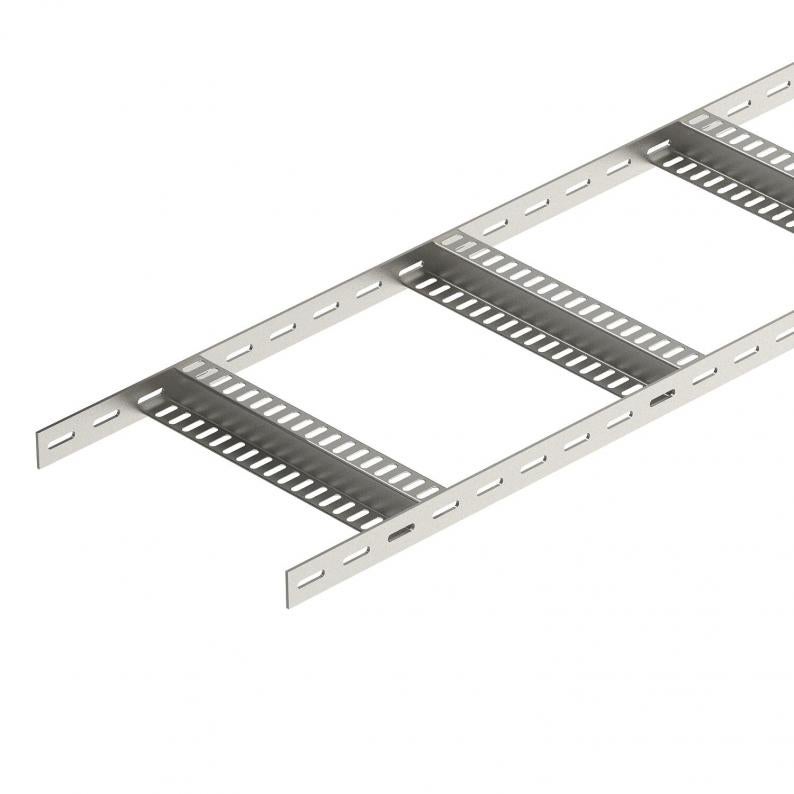

Kabelstige med Z-sprosse, let A2
Type SLZ L 100 A2
Vare-nr. 7098062
EAN 4012195707813
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
Denne vare er en udgået vare!
min. salgsenhed: 3 m
3m
m
Beskrivelse
Skibskabelstige let udførelse, med perforeret sidevange med en sidehøjde på 35 mm med indsvejsede, perforerede Z-sprosser. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Bøjning på forespørgsel.
Tekniske data

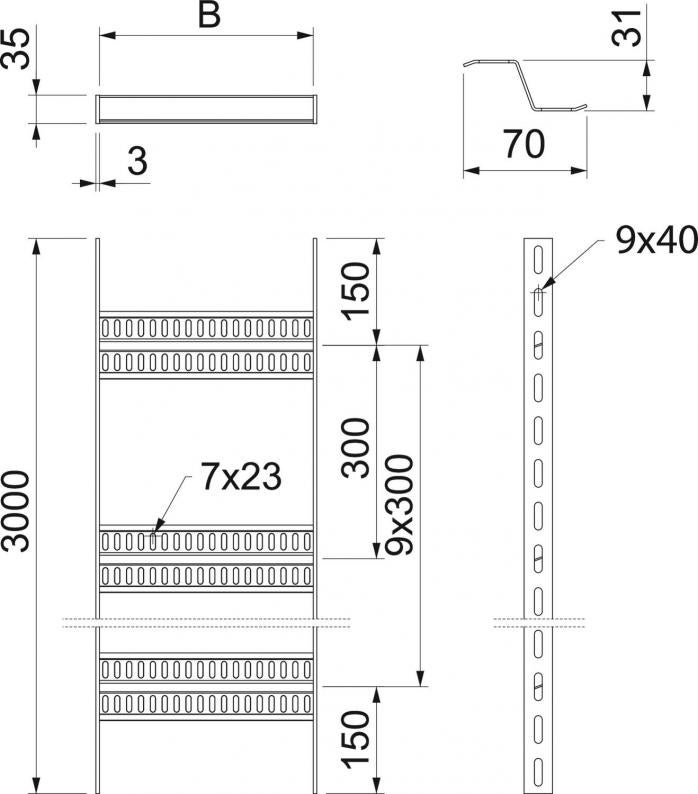

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 35 mm |
| Mål B | 106 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Rustfrit stål, bejdset | Ja |
| Trinafstand | 300 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | svejset |
| Dimension | 35x100 |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 3 mm |
| Dimension | 35x106x3000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Produktserie | SLZ-serie |
Belastninger
| Støtteafstand 1,0m | 2,8 kN/m |
|---|---|
| Støtteafstand 1,5m | 1 kN/m |
| Støtteafstand 2,0m | 0,55 kN/m |
| Støtteafstand 2,5m | 0,35 kN/m |
| Støtteafstand 3,0m | 0,25 kN/m |

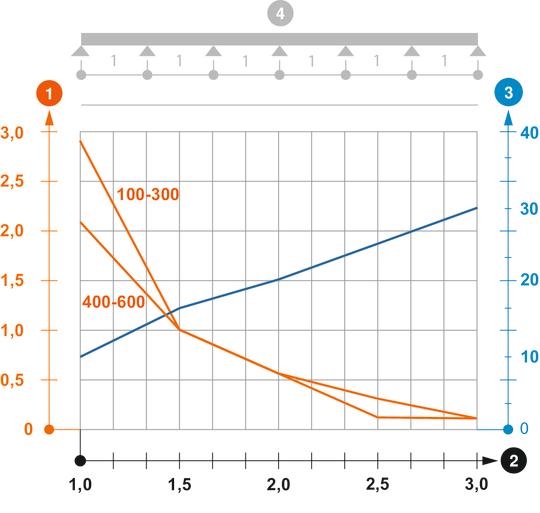

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Belastningsskema ved prøvningsmetoden
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 9,4522 kg CO₂e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 9,4522 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (5)
Vejledninger og hjælp (1)
Produktbilleder (3)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Vare-nr.
SLZ L 100 A2
3000
100
Nej
3
7098062
SLZ L 200 A2
3000
200
Nej
3
7098066
SLZ L 500 A2
3000
500
Nej
3
7098072
SLZ L 600 A2
3000
600
Nej
3
7098074
Bredde
SLZ L 100 A2
Vare-nr.
7098062
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
SLZ L 200 A2
Vare-nr.
7098066
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
SLZ L 500 A2
Vare-nr.
7098072
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
SLZ L 600 A2
Vare-nr.
7098074
Længde
3000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
3
