Kabelstige med Z-sprosse, standard ALU

Type SLZ 600 ALU

Vare-nr. 7099782

EAN 4012196510122

Datablad (PDF)

Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

7099782 / SLZ 600 ALU

Længde

3000 mm

Bredde

600 mm

Bevarelse af funktionssikkerheden ved brand

Nej

Vangetykkelse

5 mm

Denne vare er en udgået vare!

min. salgsenhed: 3 m

Beskrivelse

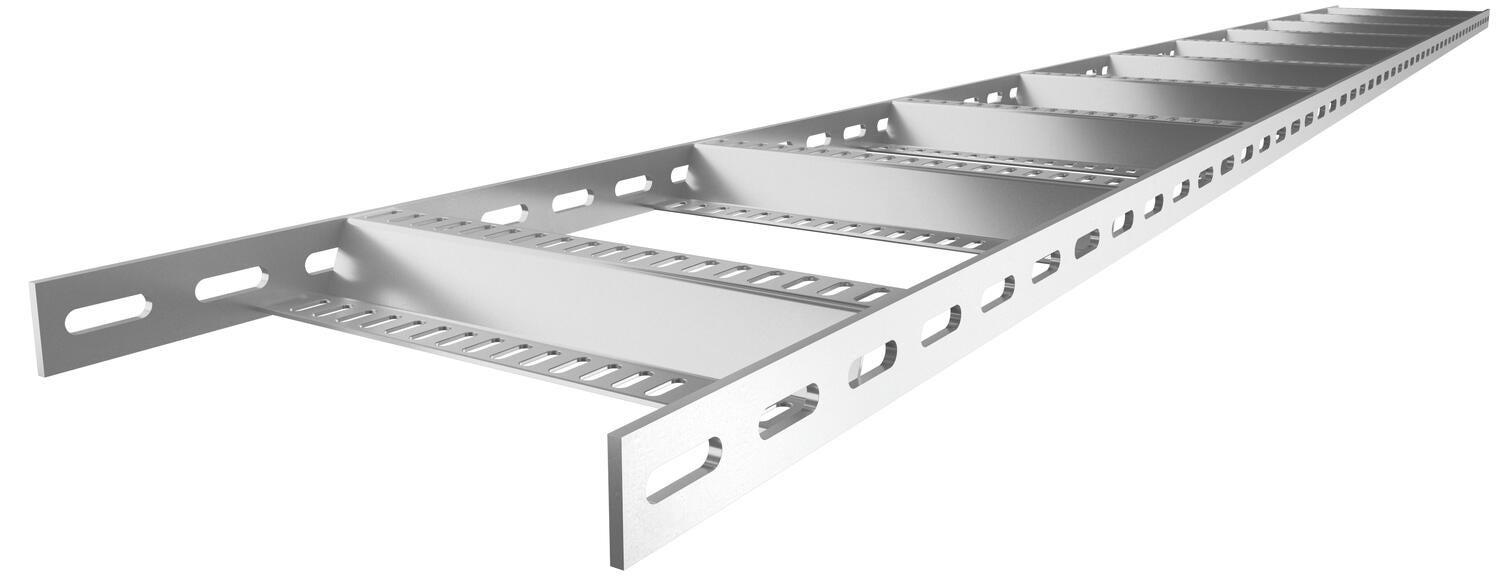

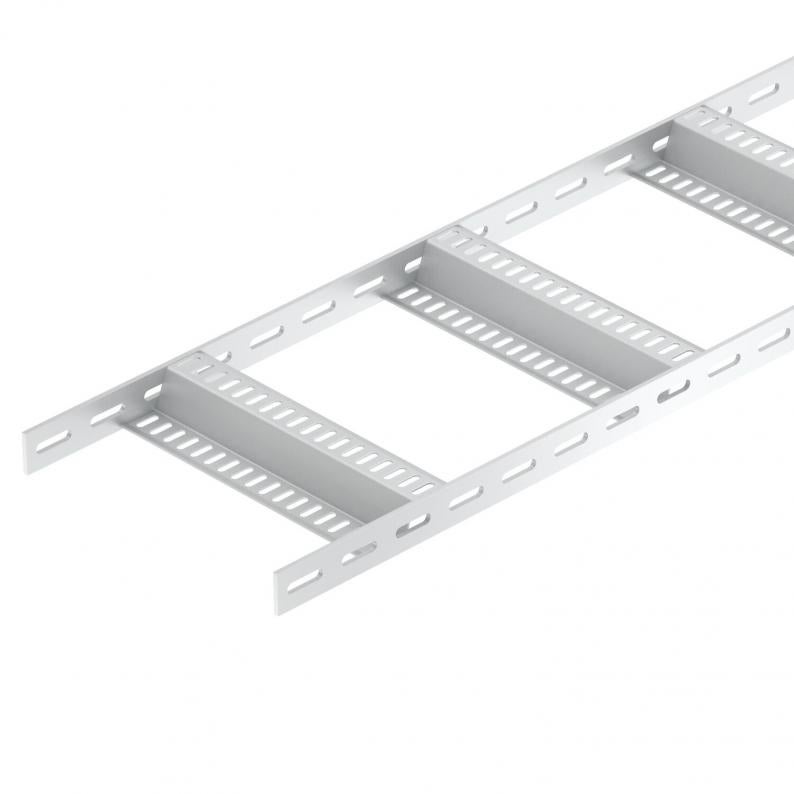

Skibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede, perforerede Z-sprosser.

Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i rustfrit stål på forespørgsel. Pulvercoating i RAL-farver mulig.

Tekniske data

Dimensioner

Længde	3000 mm
Bredde	600 mm
Højde	40 mm
Mål B	610 mm

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Sidehuller	Ja
Udførelse til store afstande	Nej
Rustfrit stål, bejdset	Nej
Trinafstand	300 mm
Sprossernes udførelse	Profil, perforeret
Sidevangens udførelse	Fladt profil
Fastgørelse af sprossen	svejset
ROHS-medholdelig	Ja
Vangetykkelse	5 mm
Dimension	40x610x3000
Overflade	Bejdset
Materiale	Aluminium
Farve	Aluminium
Produktserie	SLZ-serie

Belastninger

Støtteafstand 1,5m	1,4 kN/m
Støtteafstand 2,0m	0,65 kN/m
Støtteafstand 2,5m	0,35 kN/m
Støtteafstand 3,0m	0,2 kN/m

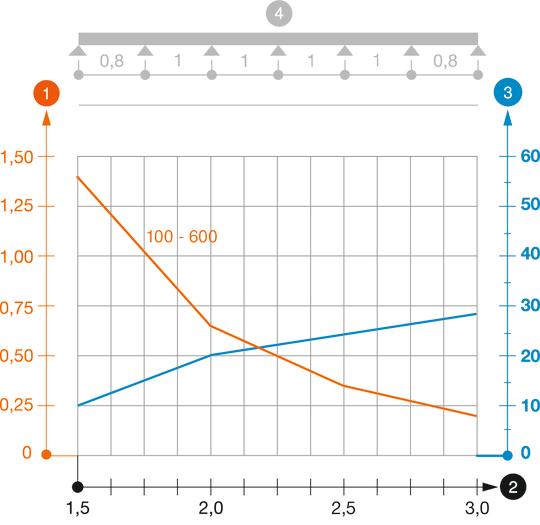

Belastningsdiagram kabelstige type SLZ ALU

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Støttebredde i m

Vangenedbøjning i mm ved tilladt kN/m

Belastningsskema ved prøvningsmetoden

Belastningskurve med kabelbakke-/kabelstigebredde i mm

Vangenedbøjningskurve alt efter støttebredde

Miljødata

CO2 fodaftryk (GWP) fra vugge til port	34,0774 kg CO₂e / 1 meter
CO₂ Footprint (GWP)	34,0774 kg CO₂e
Beregningsdato CO2-værdi	2025-04-02T00:00:00.000+0200
Declared Unit	Meter
Declared Unit Quantity	1
