Kabelstige med Z-sprosse, standard FT
Type SLZ 100 FT
Vare-nr. 7098132
EAN 4012195708032
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse

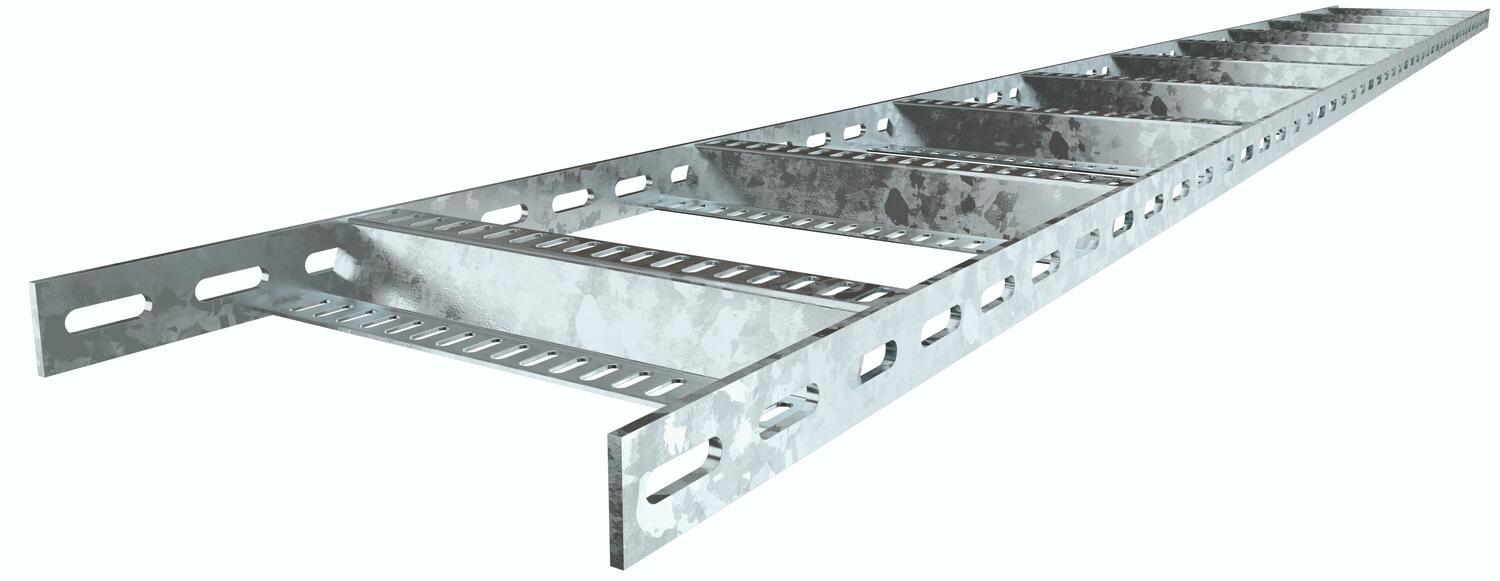

Skibskabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede, perforerede Z-sprosser. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i rustfrit stål på forespørgsel. Pulvercoating i RAL-farver mulig.
Tekniske data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 40 mm |
| Mål B | 110 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Rustfrit stål, bejdset | Nej |
| Trinafstand | 300 mm |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | svejset |
| Dimension | 40x100 |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 5 mm |
| Dimension | 40x110x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | SLZ-serie |
Belastninger
| Støtteafstand 1,5m | 2,8 kN/m |
|---|---|
| Støtteafstand 2,0m | 1,75 kN/m |
| Støtteafstand 2,5m | 1 kN/m |
| Støtteafstand 3,0m | 0,6 kN/m |

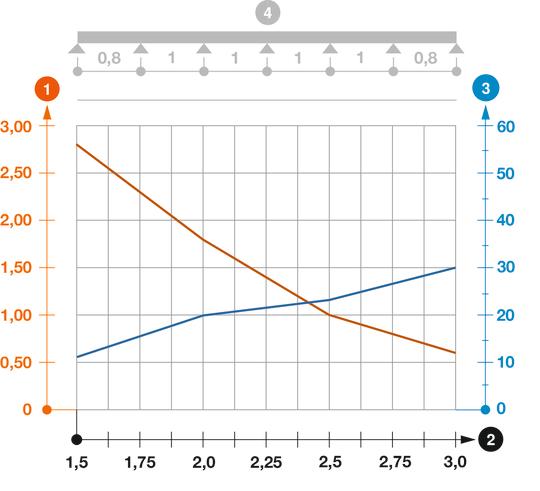

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Belastningsskema ved prøvningsmetoden
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 7,8595 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 7,8595 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (2)
Erklæringer (5)
Vejledninger og hjælp (1)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Vare-nr.
SLZ 100 FT
3000
100
Nej
5
7098132
SLZ 150 FT
3000
150
Nej
5
7098133
SLZ 200 FT
3000
200
Nej
5
7098134
SLZ 300 FT
3000
300
Nej
5
7098136
SLZ 400 FT
3000
400
Nej
5
7098138
SLZ 500 FT
3000
500
Nej
5
7098140
SLZ 600 FT
3000
600
Nej
5
7098142
