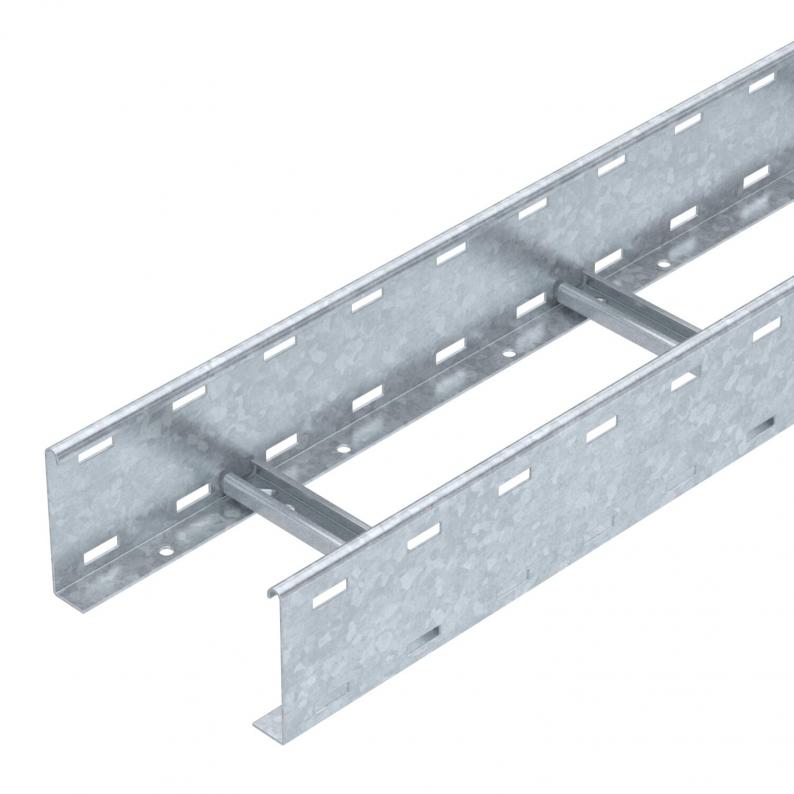

Kabelstige SLCS 110, 3 m C30 FT
Type SLCS 1120 3 FT
|Item no. 6207302
|EAN 4012196431854
Item no. / Type
Længde
Bredde
Vangetykkelse
Smallest selling unit: 3 m
3m
m
Description
Kabelstige med sidehøjde 110 mm med påsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Technical data
Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 110 mm |
| Mål B | 200 mm |
| Rillemål sprosse | 17,00 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 180 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 18000 mm² |
| Trinafstand | 300 mm |
| Sprossernes udførelse | Profil, uperforeret |
| Sidevangens udførelse | Fladt profil |
| Fastgørelse af sprossen | svejset |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 2 mm |
| Dimension | 110x200x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | SLCS-serie |
Belastninger
| Støtteafstand 2,0m | 4 kN/m |
|---|---|
| Støtteafstand 2,5m | 3 kN/m |
| Støtteafstand 3,0m | 2,3 kN/m |
| Støtteafstand 3,5m | 1,6 kN/m |
| Støtteafstand 4,0m | 1 kN/m |
| Støtteafstand 4,5m | 0,83 kN/m |
| Støtteafstand 5,0m | 0,7 kN/m |
| Støtteafstand 6,0m | 0,25 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Environmental Data
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 fodaftryk (GWP) fra vugge til port | 11,2783 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 11,2783 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Meter |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Montage tilbehør
Tilbehør
Article
Type
Item no.
Amount
Item no. 6062284
Holder til fastgørelse af deleskinne A2Type
KS KL A2
Smallest selling unit: 30 Styk
30Styk
Styk
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Variants
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Item no.
SLCS 1120 3 FT
3000
200
Nej
2
6207302
SLCS 1130 3 FT
3000
300
Nej
2
6207304
SLCS 1140 3 FT
3000
400
Nej
2
6207306
SLCS 1145 3 FT
3000
450
Nej
2
6207308
SLCS 1150 3 FT
3000
500
Nej
2
6207310
SLCS 1160 3 FT
3000
600
Nej
2
6207312
SLCS 1175 3 FT
3000
750
Nej
2
6207314
SLCS 1180 3 FT
3000
800
Nej
2
6207316
SLCS 1190 3 FT
3000
900
Nej
2
6207318
SLCS 11100 3 FT
3000
1000
Nej
2
6207320
SLCS 11120 3 FT
3000
1200
Nej
2
6207322
