Kabelstige SLCS 110, 3 m C30 FT SOMY
Type SLCS 1120 3 FTSO
Vare-nr. 7186400
EAN 4012196693627
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
min. salgsenhed: 30 m
30m
m
Beskrivelse

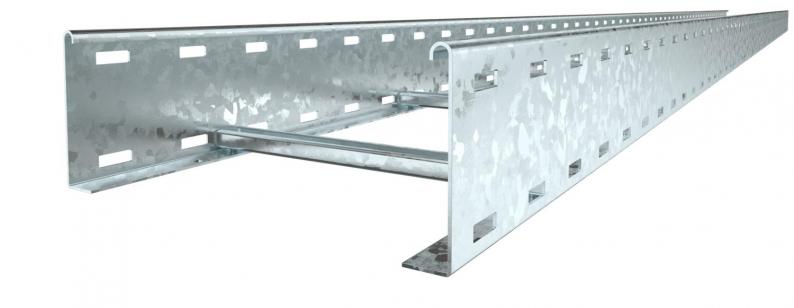

Kabelstige med sidehøjde 110 mm med påsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Tekniske data

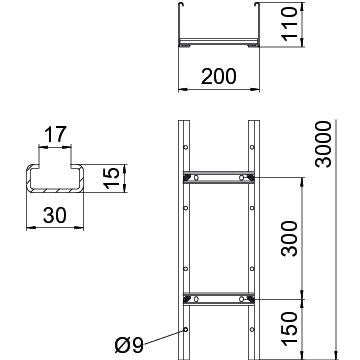

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 110 mm |
| Mål B | 200 mm |
| Rillemål sprosse | 17,00 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Effektivt tværsnit | 180 cm² |
| Effektivt tværsnit | 18000 mm² |
| Trinafstand | 300 mm |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 2 mm |
| Dimension | 110x200x3000 |
| Overflade | varmgalvaniseret 85µ |
| Materiale | Stål |
| Farve | zink |
Belastninger
| Støtteafstand 2,0m | 4 kN/m |
|---|---|
| Støtteafstand 3,0m | 2,3 kN/m |
| Støtteafstand 4,0m | 1 kN/m |
| Støtteafstand 5,0m | 0,7 kN/m |
| Støtteafstand 6,0m | 0,25 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 11,3787 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 11,3787 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (3)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Vare-nr.
SLCS 1120 3 FTSO
3000
200
Nej
2
7186400
SLCS 1140 3 FTSO
3000
400
Nej
2
7186404
SLCS 1150 3 FTSO
3000
500
Nej
2
7186406
SLCS 1160 3 FTSO
3000
600
Nej
2
7186408
SLCS 1175 3 FTSO
3000
750
Nej
2
7186410
SLCS 1180 3 FTSO
3000
800
Nej
2
7186412
SLCS 1190 3 FTSO
3000
900
Nej
2
7186414
SLCS 11100 3FTSO
3000
1000
Nej
2
7186416
Bredde
SLCS 1120 3 FTSO
Vare-nr.
7186400
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
SLCS 1140 3 FTSO
Vare-nr.
7186404
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
SLCS 1150 3 FTSO
Vare-nr.
7186406
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
SLCS 1160 3 FTSO
Vare-nr.
7186408
Længde
3000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
SLCS 1175 3 FTSO
Vare-nr.
7186410
Længde
3000
Bredde
750
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
SLCS 1180 3 FTSO
Vare-nr.
7186412
Længde
3000
Bredde
800
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
SLCS 1190 3 FTSO
Vare-nr.
7186414
Længde
3000
Bredde
900
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
SLCS 11100 3FTSO
Vare-nr.
7186416
Længde
3000
Bredde
1000
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
