Kabelstige til stor spændvidde WKLG 110 A2
Type WKLG 1120 A2
Vare-nr. 6311202
EAN 4012195037262
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
min. salgsenhed: 6 m
6m
m
Beskrivelse

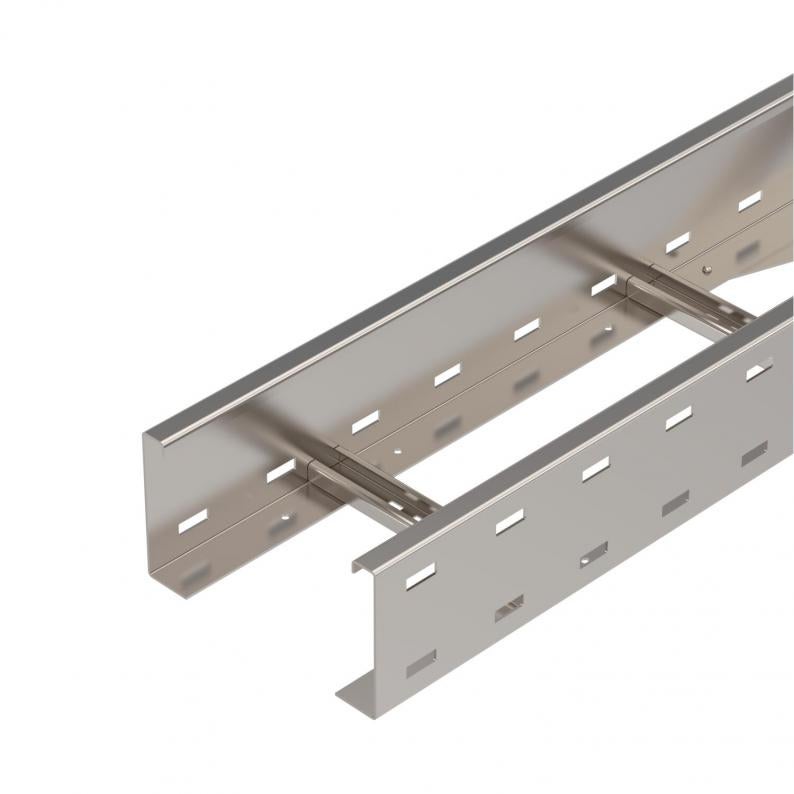

Kabelstige med stor spændvidde med perforeret sidevange i 110 mm sidehøjde. Fastgørelse af kabler og ledninger med kabelbøjle type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Længdebeslag type WRVL 110 skal bestilles separat i passende antal.
Tekniske data

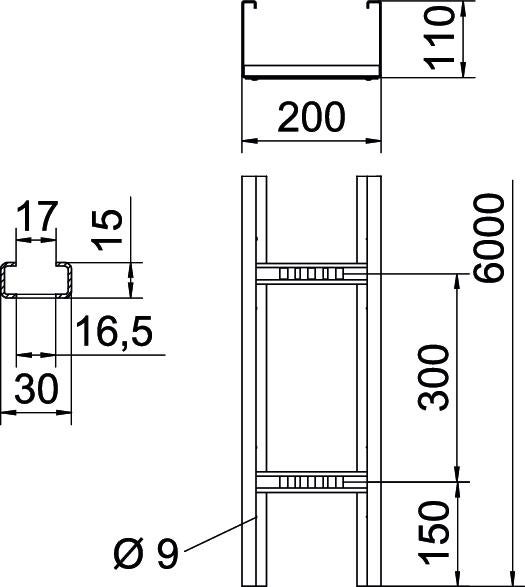

Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 110 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
| Rillemål sprosse | 17,00 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 186 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 18600 mm² |
| Sprossernes udførelse | Profil, perforeret |
| Sidevangens udførelse | Profil (åben) |
| Fastgørelse af sprossen | helnittet |
| Dimension | 110x200 |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 2 mm |
| Dimension | 110x200x6000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Produktserie | WKLG-serie |
Belastninger
| Støtteafstand 3,0m | 2,3 kN/m |
|---|---|
| Støtteafstand 3,5m | 1,9 kN/m |
| Støtteafstand 4,0m | 1,6 kN/m |
| Støtteafstand 4,5m | 1,33 kN/m |
| Støtteafstand 5,0m | 1,1 kN/m |
| Støtteafstand 6,0m | 0,8 kN/m |
| Støtteafstand 7,0m | 0,4 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 28,2061 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 28,2061 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (5)
Vejledninger og hjælp (2)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Vare-nr.
WKLG 1120 A2
6000
200
Nej
2
6311202
WKLG 1130 A2
6000
300
Nej
2
6311206
WKLG 1140 A2
6000
400
Nej
2
6311210
WKLG 1150 A2
6000
500
Nej
2
6311214
WKLG 1160 A2
6000
600
Nej
2
6311218
Bredde
WKLG 1120 A2
Vare-nr.
6311202
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1130 A2
Vare-nr.
6311206
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1140 A2
Vare-nr.
6311210
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1150 A2
Vare-nr.
6311214
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1160 A2
Vare-nr.
6311218
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
