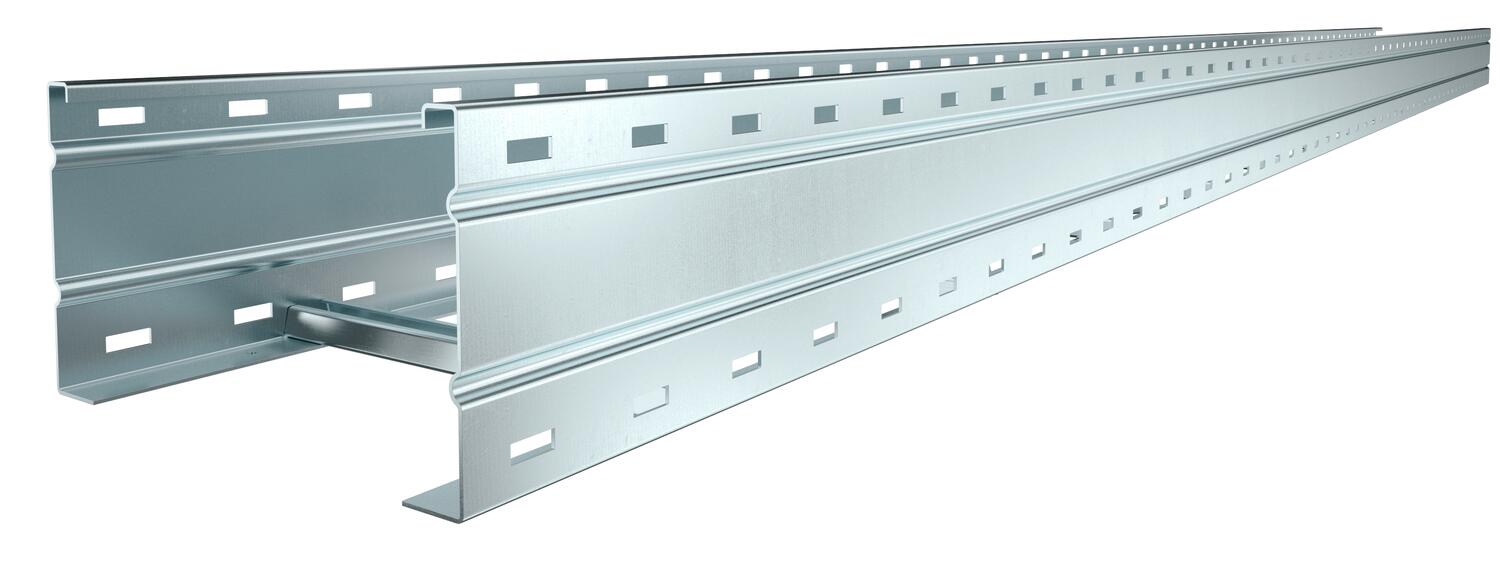

Kabelstige til stor spændvidde WKLG 160 FS

Kabelstige til stor spændvidde WKLG 160 FS

Type WKLG 1620 FS
|
Item no. 6227023
|
EAN 4012196169092
Show all variants
Item no. / Type
Længde
Bredde
Vangetykkelse

Smallest selling unit: 6 m

m

Description

Kabelstige med stor spændvidde med perforeret sidevange i 160 mm sidehøjde. Fastgørelse af kabler og ledninger med kabelbøjle type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Længdebeslag type WRV 160 skal bestilles separat i passende antal.

  • Magnetisk skærmdæmpning
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
  • Kabelstige til store afstande, sidehøjde 160 mm
  • Slidsbredde 16-17 mm
  • Miljøvaredeklaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensioner

Længde6000 mm
Bredde200 mm
Højde160 mm
Mål L6000 mm
Mål B200 mm
Rillemål sprosse16,50

Teknisk data

Bevarelse af funktionssikkerheden ved brandNej
SidehullerJa
Udførelse til store afstandeJa
Effektivt tværsnit282 cm²
Rustfrit stål, bejdsetNej
Effektivt tværsnit28200 mm²
Sprossernes udførelseProfil, uperforeret
Fastgørelse af sprossenhelnittet
Dimension160 x 200
ROHS-medholdeligJa
Vangetykkelse2 mm
Dimension160x200x6000
Overfladebåndgalvaniseret
MaterialeStål
Farvezink
ProduktserieWKLG-serie

Belastninger

Støtteafstand 3,0m2,9 kN/m
Støtteafstand 3,5m2,59 kN/m
Støtteafstand 4,0m2,3 kN/m
Støtteafstand 4,5m2,04 kN/m
Støtteafstand 5,0m1,8 kN/m
Støtteafstand 6,0m1,4 kN/m
Støtteafstand 7,0m1 kN/m
Støtteafstand 8,0m0,7 kN/m
Belastningsdiagram kabelstige til store afstande type WKLG 160

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning

Støttebredde i m

Vangenedbøjning i mm ved tilladt kN/m

Belastningsskema ved prøvningsmetoden

Belastningskurve med kabelbakke-/kabelstigebredde i mm

Vangenedbøjningskurve alt efter støttebredde

Environmental Data

EPD Verifiedja
Udløbsdato EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2
CO2 fodaftryk (GWP) fra vugge til port17,6987 kg CO2e / 1 meter
CO₂ Footprint (GWP)17,6987 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Meter
Declared Unit Quantity (LCA)1

Accessories

Tilbehør

Item no. 6227708

Længdeforbindelse FS
Type
WRVL 160 FS

Smallest selling unit: 2 Styk

Styk

Type
WRWV 160 I FS

Smallest selling unit: 1 Styk

Styk

Type
WRWV 160 A FS

Smallest selling unit: 1 Styk

Styk

Downloads

0 selected

Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)

Variants

Bredde
WKLG 1620 FS
Item no.
6227023
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1630 FS
Item no.
6227031
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1640 FS
Item no.
6227058
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1650 FS
Item no.
6227066
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1660 FS
Item no.
6227074
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
