Kombiafleder, 3-polet + NPE med funktionsindikator

Type MCD 50-B 3+1-OS

Vare-nr. 5096836

EAN 4012195288299

Datablad (PDF)

Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

5096836 / MCD 50-B 3+1-OS

Kapslingsklasse

IP20

Maks. vedvarende spænding AC

255 V

Polernes udførelse

3+N/PE

min. salgsenhed: 1 Styk

Styk

Beskrivelse

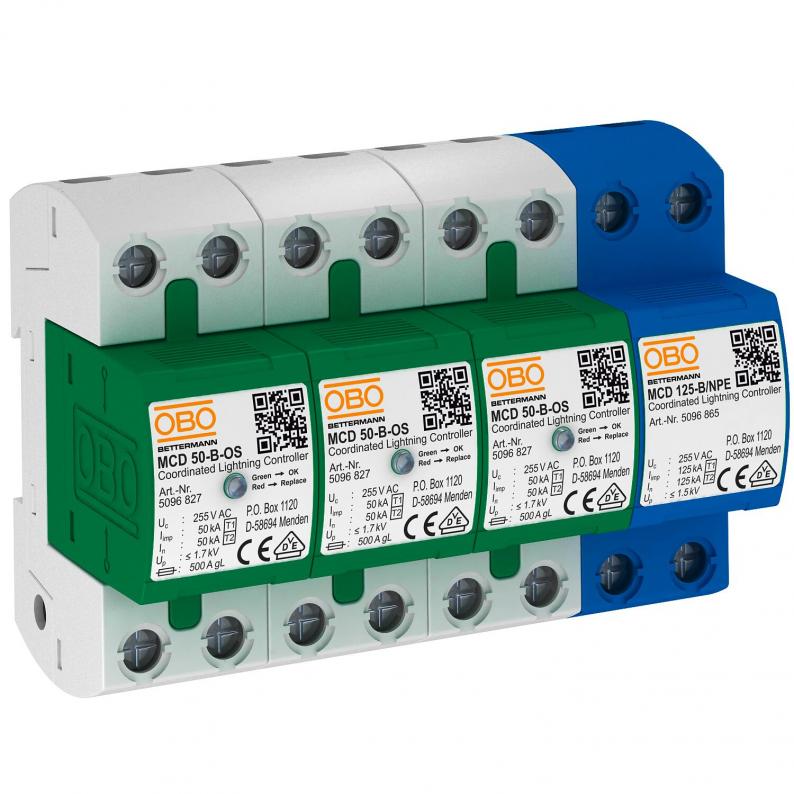

Kombiafleder type 1+2, 4-polet med optisk funktionsindikator, til anvendelse i TN-S og TT-net.Helt færdigmonteret og klar til tilslutning bestående af: 3 x MCD 50-B-OS: Koordineret lynafbryder type 1 + 2 EN 61643-11.1 x MCD 125-B / NPE: Koordineret N-PE gnistgab type 1 + 2 EN 61643-11 til brug i TN-S- og TT-systemer.
Interface 0 til 2 (LPZ) iht. lynbeskyttelseszonekonceptet iht. IEC 62305 eller VDE 0185-305.

• Lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne 50 kA (10/350) pr. pol og op til 125 kA (10/350) i alt
• Beskyttelsesniveau <1,7 kV, muliggør apparatbeskyttelse
• Kortslutningsstyrke 10 kA, afleder-for-sikring indtil 500 A gL/gG
• Effektforbrug < 26 mW/pol
• Indkapslede, ikke-udblæsende gnistgab

Anvendelse: industrianlæg og bygninger med udvendig lynbeskyttelse i klasse I til IV.

Tekniske data

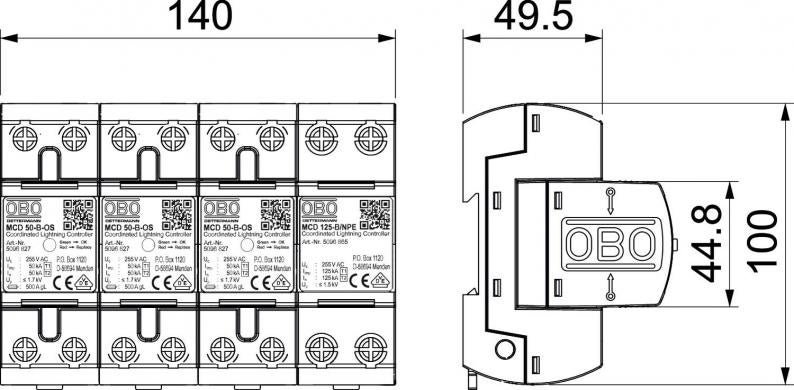

Dimensioner

Længde	100 mm
Bredde	140 mm
Højde	69 mm

Teknisk data

Poltal	1
Netform	TN-S, TT
Udblæsende	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Maks. vedvarende spænding (L-N)	255 V
Maks. vedvarende spænding (N-PE)	255 V
Nominel afledningsstødstrøm (8/20 µs) [L-N]	50 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	125 kA
Lynstødsstrøm (10/350) [samlet]	125 kA
Kontrolklasse type 1	Ja
Fjernsignalering	Nej
Kontrolklasse type 2	Ja
Nominel spænding AC (50 / 60 Hz)	230 V
Lynstødstrøm (10/350 μs)	50 kA
Beskyttelsesniveau [L-N]	≤1,7
Maks. vedvarende spænding AC	255 V
Nominel afledningsstødstrøm (8/20 µs)	50 kA
Polernes udførelse	3+N/PE
Monteringstype	DIN-skinne 35 mm
Maks. overstrømsbeskyttelse på netsiden	500
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	10 kA
Godkendelser	VDE
Udførelse	3+1-polet
Netform DC	Nej
Netform IT	Nej
Netform TN	Ja
Netform TN-C	Nej
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Netform øvrige	Nej
ROHS-medholdelig	Ja
Nominel belastningsstrøm (ind- / udgangsklemme)	125 A
Driftstemperatur min.	-40 °C
Driftstemperatur maks.	85 °C
SPD iht. IEC 61643-1	class I+II
SPD iht. EN 61643-11	Type 1+2
LPZ	0→2
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Kortslutningsholdbarhed	10 kA
Reaktionstid	<100 ns
Maks. forsikring	500 A
Temperaturanvendelsesområde min.	-40 °C
Temperaturanvendelsesområde maks.	85 °C
Dimension	255V
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	125 kA
Ledertværsnit, fast (én-/flertrådet) mm	10 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	50 mm²

Miljødata

Emballage uden kunststof	ja

CO2 fodaftryk (GWP) fra vugge til port	8,7853 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	8,7853 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Styk
Declared Unit Quantity	1
