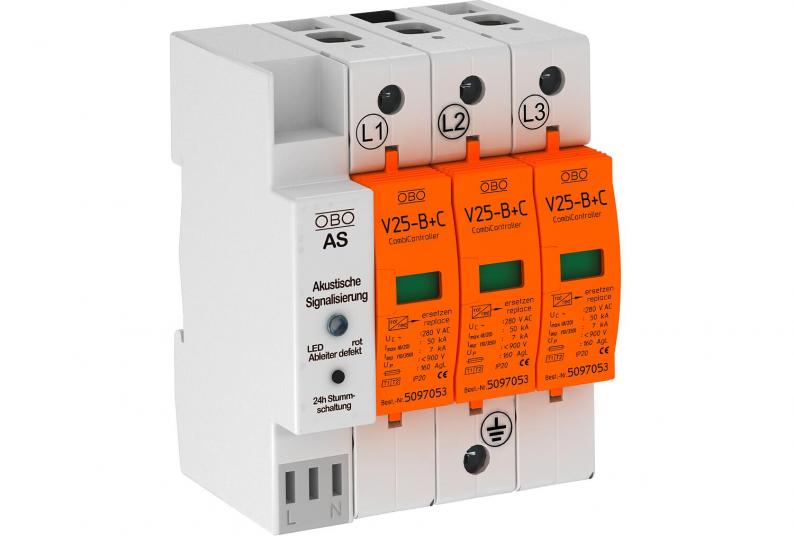

Kombiafleder V25 3-polet 280 V med akustisk indikering
Type V25-B+C 3+AS
Vare-nr. 5097185
EAN 4012195945314
Vare-nr. / Type
5097185 / V25-B+C 3+AS
Kapslingsklasse
IP20
Maks. vedvarende spænding AC
280 V
Polernes udførelse
3
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Kombineret lynstrøm- og overspændingsafleder type 1+2
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN-net-systemer
• Med akustisk indikering til funktionsovervågning, lydsignalet kan slås fra med 24 timers gentagelse
• Afleder, stikbar med dynamisk skilleanordning
• Optisk funktionsindikator
• Beskyttelsesniveau < 900 V
• Indkapslede, ikke udblæsende zinkoxid-varistor-afledere til anvendelse i gængse strømfordelerhuse
• Mærkede tilslutninger
Eksempel på anvendelse: bygninger med strømforsyning via luftledning.
* Komplet = over- og underdel
Med akustisk meldeanordning
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN-net-systemer
• Med akustisk indikering til funktionsovervågning, lydsignalet kan slås fra med 24 timers gentagelse
• Afleder, stikbar med dynamisk skilleanordning
• Optisk funktionsindikator
• Beskyttelsesniveau < 900 V
• Indkapslede, ikke udblæsende zinkoxid-varistor-afledere til anvendelse i gængse strømfordelerhuse
• Mærkede tilslutninger
Eksempel på anvendelse: bygninger med strømforsyning via luftledning.
* Komplet = over- og underdel
Med akustisk meldeanordning
Tekniske data
Teknisk data
| Poltal | 3 |
|---|---|
| Netform | Øvrige |
| Udblæsende | Nej |
| Indikering på komponent | optisk og akustisk |
| Kapslingsklasse | IP20 |
| Lynstødsstrøm (10/350) [samlet] | 21 kA |
| Fjernsignalering | Nej |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Lynstødstrøm (10/350 μs) | 7 kA |
| Maks. vedvarende spænding AC | 280 V |
| Nominel afledningsstødstrøm (8/20 µs) | 30 kA |
| Polernes udførelse | 3 |
| Maks. overstrømsbeskyttelse på netsiden | 160 |
| Udførelse | 3-polet med AS |
| Netform TN | Ja |
| Netform TN-C | Ja |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | class I+II |
| SPD iht. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal afledningsstødstrøm (8/20 μs) | 50 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 160 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Dimension | 280V |
Tilslutningsmuligheder
| Afledt stødstrøm (8/20 µs) [i alt] | 90 kA |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 2,5 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballage uden kunststof | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 1,6351 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,6351 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
