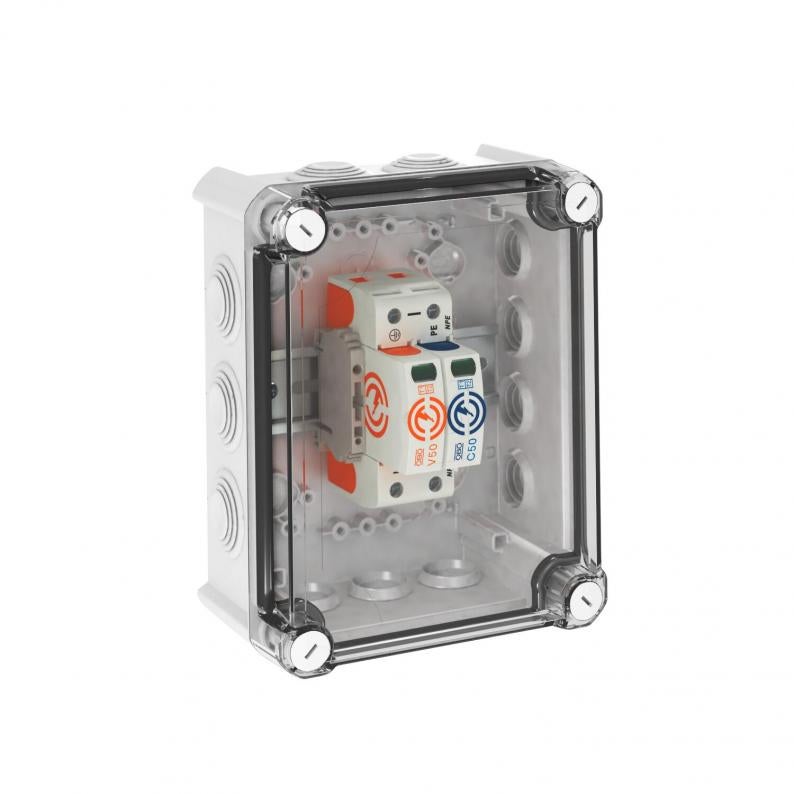

Kombiafleder V50 1-polet+NPE 280 V
Type VG-V50-1+NPE-280
Vare-nr. 5093594
EAN 4012196423217
Vare-nr. / Type
Maks. vedvarende spænding AC
Polernes udførelse
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Kombiafleder type 1+2 iht. DIN EN 61643-11
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Komplet enhed, formonteret og tilslutningsklar i polycarbonatkabinet (IP66)
• Lynstrømsafledningsevne 12,5 kA (10/350) pr. pol og op til 50kA (10/350) i alt
Anvendelse: lynbeskyttelses-potentialudligning for bygninger af klasse III og IV.
= 1000 V DC med V20-C/0-500PV)
• Art.-nr.: 5088651: (+) poler over 4 solcellesikringer 10 x 38 mm 10 A, 1000 V DC-beskyttet
• Art.-nr.: 5088654: (+) poler over 4 solcellesikringer 10 x 38 mm (ubestykket), 1000 V DC-beskyttet
• 4 (-) poler parallelkoblet over klemsteder op til 6 mm² i kabinettet, op til 30 A DC pr. klemme
• formonteret i polycarbonat-kabinet (IP65), vejrbestandig for udendørs anvendelse, inkl. kabelforskruningssæt
Til DC-beskyttelse af inverteren på solcelleanlæg.
Hvis der er risiko for dannelse af kondens på grund af vind, is, temperatur eller sol, kan det være nødvendigt med yderligere foranstaltninger!
* Komplet = over- og underdel
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Komplet enhed, formonteret og tilslutningsklar i polycarbonatkabinet (IP66)
• Lynstrømsafledningsevne 12,5 kA (10/350) pr. pol og op til 50kA (10/350) i alt
Anvendelse: lynbeskyttelses-potentialudligning for bygninger af klasse III og IV.
= 1000 V DC med V20-C/0-500PV)
• Art.-nr.: 5088651: (+) poler over 4 solcellesikringer 10 x 38 mm 10 A, 1000 V DC-beskyttet
• Art.-nr.: 5088654: (+) poler over 4 solcellesikringer 10 x 38 mm (ubestykket), 1000 V DC-beskyttet
• 4 (-) poler parallelkoblet over klemsteder op til 6 mm² i kabinettet, op til 30 A DC pr. klemme
• formonteret i polycarbonat-kabinet (IP65), vejrbestandig for udendørs anvendelse, inkl. kabelforskruningssæt
Til DC-beskyttelse af inverteren på solcelleanlæg.
Hvis der er risiko for dannelse af kondens på grund af vind, is, temperatur eller sol, kan det være nødvendigt med yderligere foranstaltninger!
* Komplet = over- og underdel
Tekniske data
Teknisk data
| Poltal | 1 |
|---|---|
| Netform | Øvrige |
| Udblæsende | Nej |
| Indikering på komponent | optisk |
| Kapslingsklasse | IP66 |
| Maks. vedvarende spænding (L-N) | 280 V |
| Maks. vedvarende spænding (N-PE) | 255 V |
| Nominel afledningsstødstrøm (8/20 µs) [L-N] | 30 kA |
| Lynstødsstrøm (10/350) [samlet] | 25 kA |
| Maksimal afledningsstødstrøm (8/20 μs) [L-N] | 50 kA |
| Fjernsignalering | Nej |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Integreret forsikring | Nej |
| Lynstødstrøm (10/350 μs) | 12,5 kA |
| Beskyttelsesniveau [L-N] | ≤1,3 |
| Maks. vedvarende spænding AC | 280 V |
| Maks. vedvarende spænding DC | 350 V |
| Nominel afledningsstødstrøm (8/20 µs) | 30 kA |
| Polernes udførelse | 1+N/PE |
| Monteringstype | Formonteret i dåse |
| Maks. overstrømsbeskyttelse på netsiden | 160 A gL/gG |
| Restspændring [L-N] @ 5 kA | 0,8 kV |
| Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden | 50 kA eff |
| Restspændring [L-N] @ 1 kA | 0,7 kV |
| TOV-spænding [L-N] - withstand mode - 5 s | 335 V |
| TOV-spænding [L-N] - fail safe mode - 120 min | 440 V |
| TOV-spænding [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD iht. UL 1449 | Type 4 |
| Minimumafstand | 1,5 mm |
| Godkendelser | VDE, UL, ÖVE |
| Netform TN | Ja |
| Netform TN-C-S | Ja |
| Netform TN-S | Ja |
| Netform TT | Ja |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Drejningsmoment | 4 Nm |
| SPD iht. IEC 61643-1 | class I+II |
| SPD iht. EN 61643-11 | Type 1+2 |
| Maksimal afledningsstødstrøm (8/20 μs) | 50 kA |
| Følgestrømundertrykkelse (eff) [N-PE] | 0,1 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 160 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Restspændring [L-N] @ 12,5 kA | 1 kV |
| Dimension | 280V |
| Luftfugtighed maks. | 95 % |
| Luftfugtighed min. | 5 % |
Tilslutningsmuligheder
| Ledertværsnit fleksibel (fintrådet) min. | 1,5 mm² |
|---|---|
| Ledertværsnit fleksibel (fintrådet) maks. | 35 mm² |
| Tilslutningstværsnit FM-klemmer min. | 0,5 mm² |
| Tilslutningstværsnit FM-klemmer maks. | 1,5 mm² |
| Tilslutningstværsnit FM-klemmer min. | 21 AWG |
| Tilslutningstværsnit FM-klemmer maks. | 16 AWG |
| Afledt stødstrøm (8/20 µs) [i alt] | 50 kA |
| Ledertværsnit fleksibel (fintrådet) min. | 16 AWG |
| Ledertværsnit fleksibel (fintrådet) maks. | 2 AWG |
| Ledertværsnit, fast (én-/flertrådet) mm | 1,5 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 35 mm² |
| Ledertværsnit, fast (én-/flertrådet) mm | 16 AWG |
| Ledertværsnit, fast (én-/flertrådet) maks. | 2 AWG |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 3,6301 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 3,6301 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
