Konsol til væg eller loftpendel AW 15 G
Type AW 15 11 G
|Item no. 6421280
|EAN 4012196114139
Item no. / Type
Bredde
F i kN
Smallest selling unit: 1 Styk
1Styk
Styk
Description
Let væg- og pendelkonsol med påsvejset topplade.
Ved montering af konsoller på U-skinner anvendes en bræddebolt eller en sekskantskrue indtil en bredde på 400 mm til fastgøring af pendelkonsollen. Fra konsolbredden 500 mm fastgøres konsollen med sekskantskruer gennem begge U-skinnens vanger. Hertil skal afstandsstykkerne, der passer, anvendes afhængigt af profilen!
Technical data

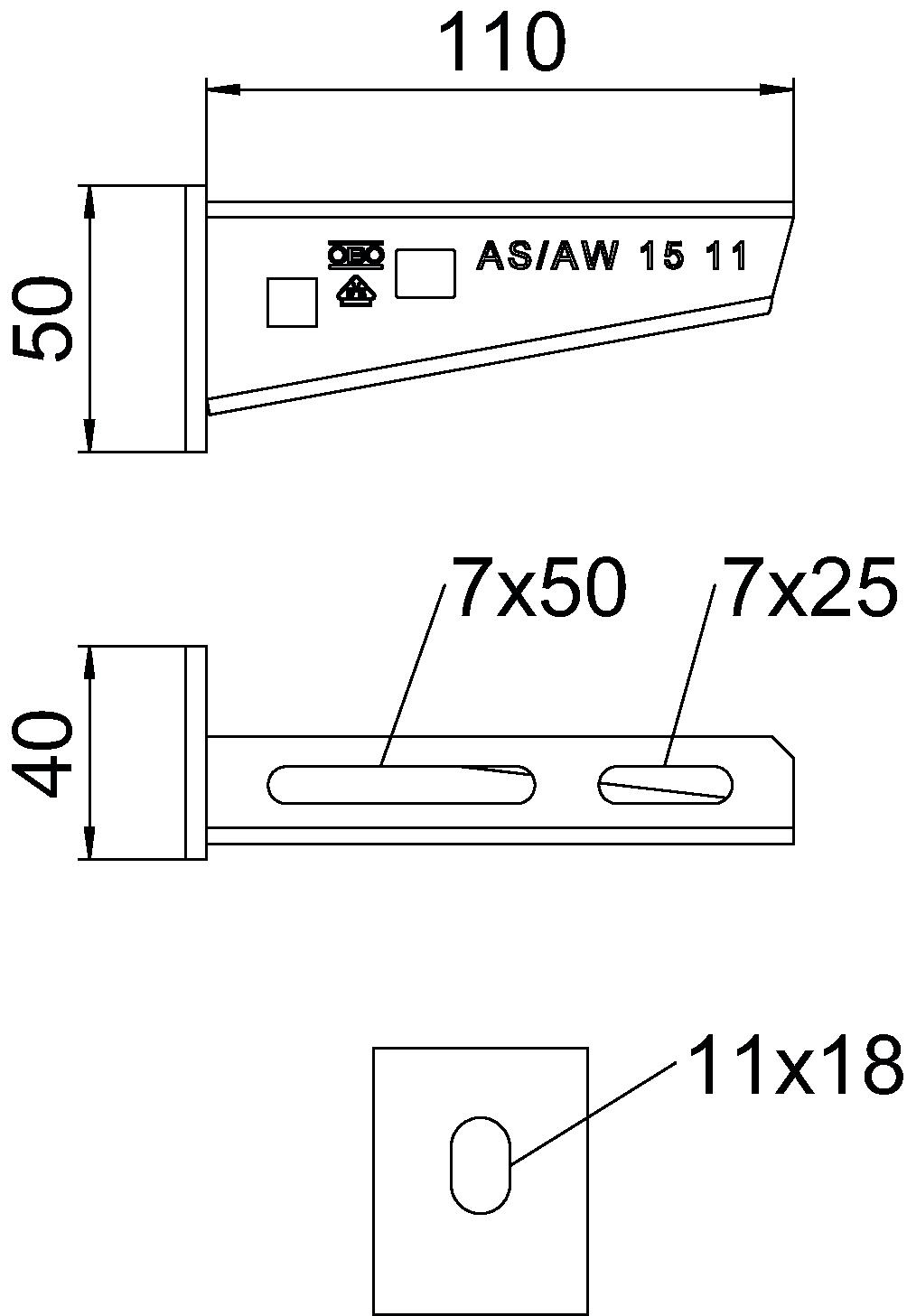

Dimensioner
| Længde | 40 mm |
|---|---|
| Bredde | 110 mm |
| Højde | 50 mm |
| Mål A | 40 mm |
| Mål B | 110 mm |
| Mål H | 50 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Rustfrit stål, bejdset | Nej |
| Vinkelområde min. | 90 mm |
| Vinkelområde maks. | 90 mm |
| Huldiameter | 11 mm |
| Udførelse | Væg- og pendelkonsol |
| ROHS-medholdelig | Ja |
| F i kN | 1,5 kN |
| Dimension | B110mm |
| Overflade | galvanisk forzinket |
| Materiale | Stål |
| Farve | zink |
| Produktserie | AW 15-serie |
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
Tilladt konsolbelastning i kN uden personbelastning
Belastningskurve med konsollængder i mm
Environmental Data
| Emballage udelukkende af genbrugspap | ja |
|---|---|
| Emballage uden kunststof | ja |
| CO2 fodaftryk (GWP) fra vugge til port | 0,2696 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,2696 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Styk |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Montage tilbehør
Article
Type
Item no.
Amount
Item no. 6406122
Fladrundskrue med kombimøtrik FType
FRSB 6x12 F
Smallest selling unit: 100 Styk
100Styk
Styk
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (2)
Erklæringer (4)
Vejledninger og hjælp (1)
Produktbilleder (1)
3D-data downloads (1)
Variants
Type
Bredde
F i kN
Farve
Item no.
AW 15 11 G
110
1,5
zink
6421280
AW 15 16 G
160
1,5
zink
6421282
AW 15 21 G
210
1,5
zink
6421284
AW 15 31 G
310
1,5
zink
6421286
AW 15 41 G
410
1,5
zink
6421288
AW 15 51 G
510
1,5
zink
6421290
AW 15 61 G
610
1,5
zink
6421292
