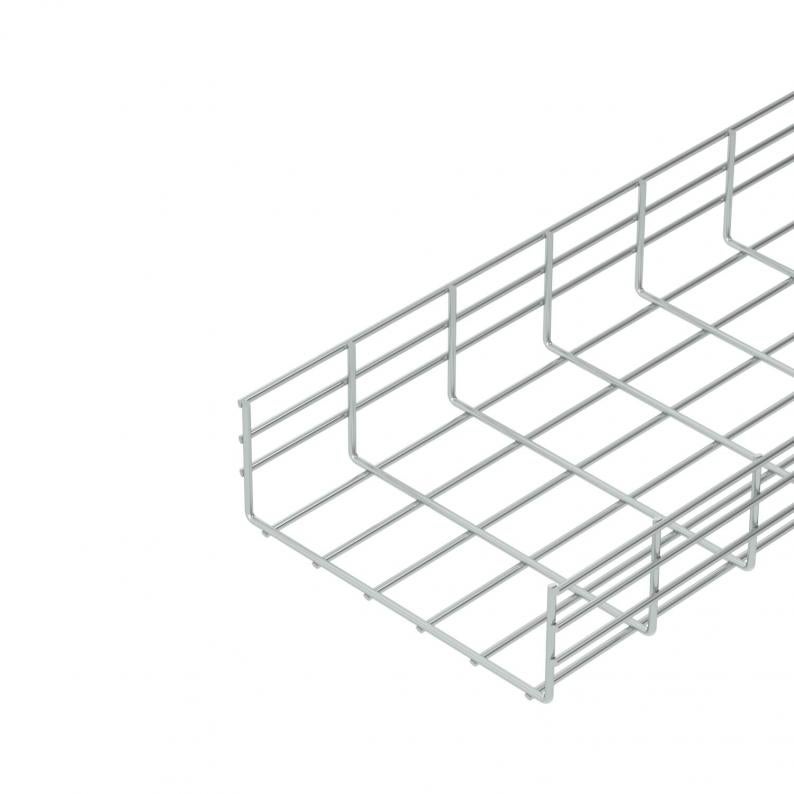

Kraftig gitterbakke SGR 105 G
Type SGR 105 300 G
Vare-nr. 6002614
EAN 4012196397921
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse

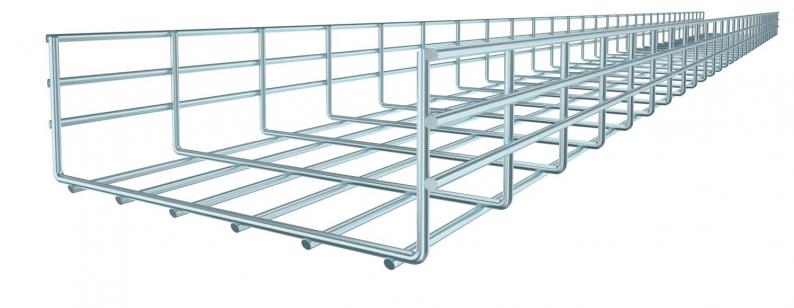

Gitterbakke af punktsvejset ståltråd med en sidehøjde på 105 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Maskebredden er 50 x 100 mm.
Tekniske data

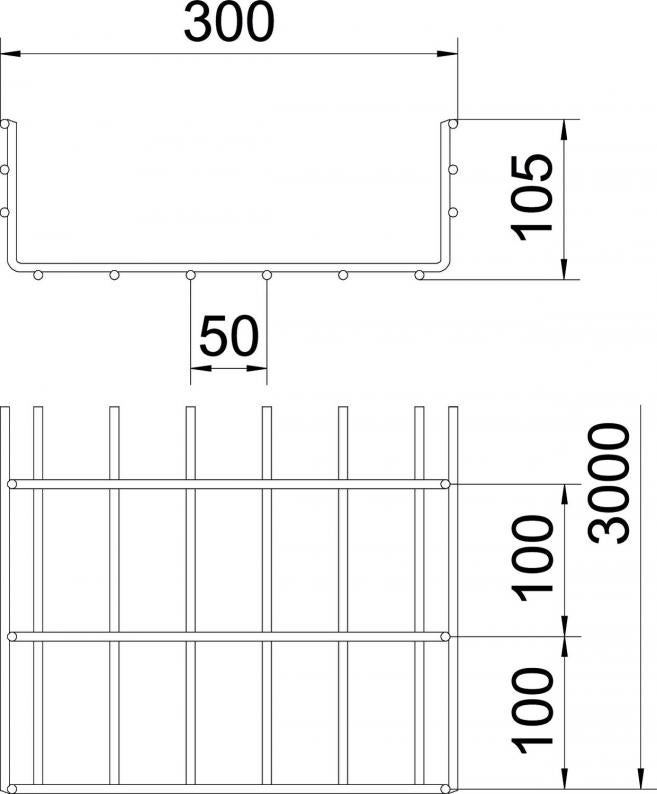

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Højde | 105 mm |
| Mål B | 300 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 268 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 26800 mm² |
| Integreret skillevæg | Uden |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 6 mm |
| Dimension | 105x300x3000 |
| Overflade | galvanisk forzinket |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
Belastninger
| Støtteafstand 1,0m | 3,1 kN/m |
|---|---|
| Støtteafstand 1,5m | 1,75 kN/m |
| Støtteafstand 2,0m | 1,15 kN/m |
| Støtteafstand 2,5m | 0,79 kN/m |
| Støtteafstand 3,0m | 0,6 kN/m |
| Støtteafstand 3,5m | 0,5 kN/m |
| Støtteafstand 4,0m | 0,4 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 6,9254 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 6,9254 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Montage tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (4)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
SGR 105 200 G
3000
200
105
Nej
175
6
6002612
SGR 105 300 G
3000
300
105
Nej
268
6
6002614
SGR 105 400 G
3000
400
105
Nej
363
6
6002616
SGR 105 500 G
3000
500
105
Nej
459
6
6002620
SGR 105 600 G
3000
600
105
Nej
554
6
6002622
Bredde
Effektivt tværsnit
SGR 105 200 G
Vare-nr.
6002612
Længde
3000
Bredde
200
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
175
Tråd-diameter
6
SGR 105 300 G
Vare-nr.
6002614
Længde
3000
Bredde
300
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
268
Tråd-diameter
6
SGR 105 400 G
Vare-nr.
6002616
Længde
3000
Bredde
400
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
363
Tråd-diameter
6
SGR 105 500 G
Vare-nr.
6002620
Længde
3000
Bredde
500
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
459
Tråd-diameter
6
SGR 105 600 G
Vare-nr.
6002622
Længde
3000
Bredde
600
Højde
105
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
554
Tråd-diameter
6
