Kraftig gitterbakke SGR 155 G
Type SGR 155 300 G
Vare-nr. 6003681
EAN 4012195380153
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse

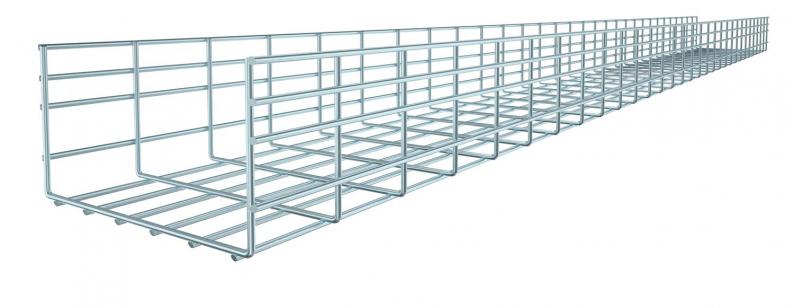

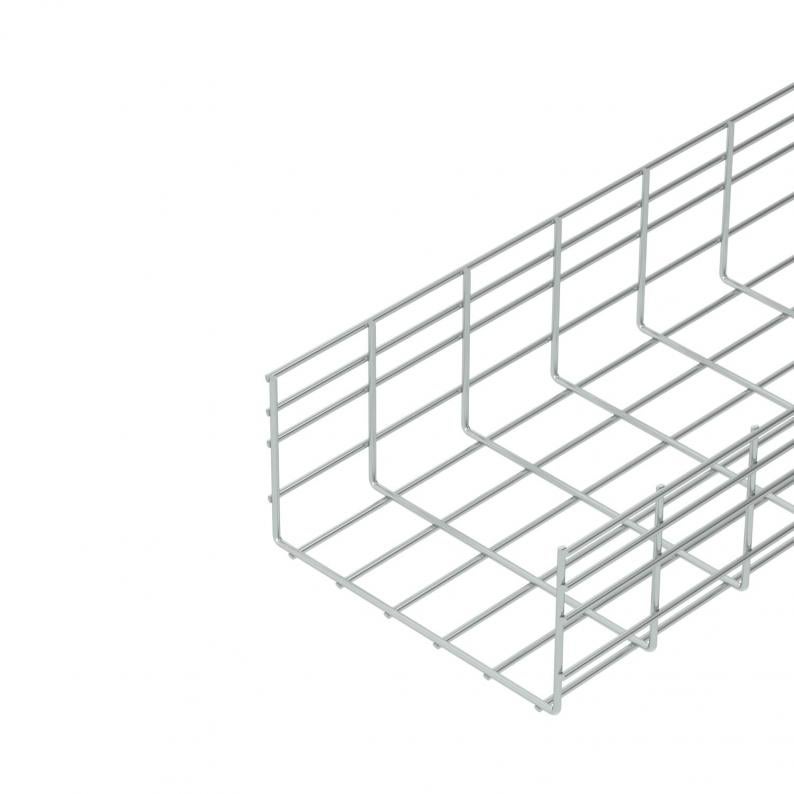

Gitterbakke af punktsvejset ståltråd med en sidehøjde på 155 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Maskebredden er 50 x 100 mm.
Tekniske data

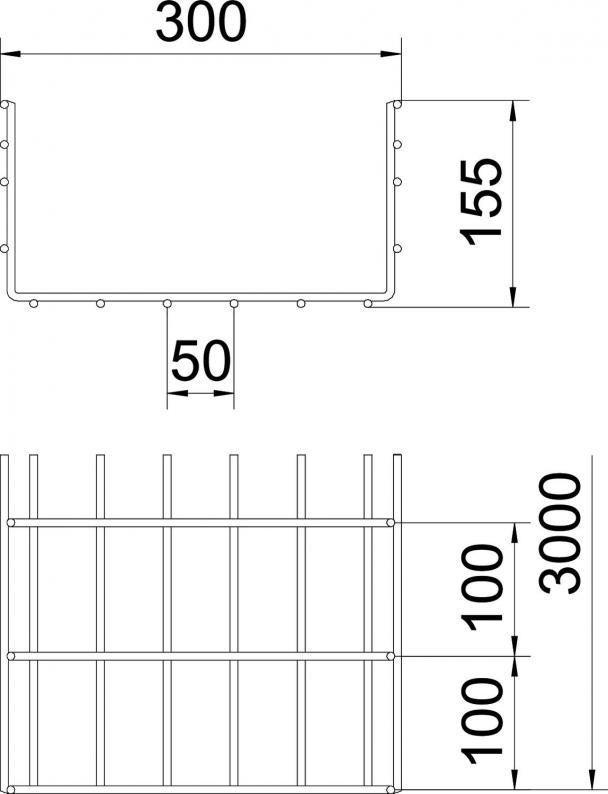

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Højde | 155 mm |
| Mål B | 300 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 438 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 43800 mm² |
| Integreret skillevæg | Uden |
| Skruefri forbindelse | Nej |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 6 mm |
| Dimension | 155x300x3000 |
| Overflade | galvanisk forzinket |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
Belastninger
| Støtteafstand 1,0m | 4,1 kN/m |
|---|---|
| Støtteafstand 1,5m | 2,4 kN/m |
| Støtteafstand 2,0m | 1,55 kN/m |
| Støtteafstand 2,5m | 1,13 kN/m |
| Støtteafstand 3,0m | 0,95 kN/m |
| Støtteafstand 3,5m | 0,84 kN/m |
| Støtteafstand 4,0m | 0,6 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 8,1721 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 8,1721 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Montage tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (4)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Bevarelse af funktionssikkerheden ved brand
Effektivt tværsnit
Tråd-diameter
Vare-nr.
SGR 155 300 G
3000
300
155
Nej
438
6
6003681
SGR 155 450 G
3000
450
155
Nej
663
6
6003684
SGR 155 500 G
3000
500
155
Nej
738
6
6003685
SGR 155 600 G
3000
600
155
Nej
888
6
6003687
Bredde
Effektivt tværsnit
SGR 155 300 G
Vare-nr.
6003681
Længde
3000
Bredde
300
Højde
155
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
438
Tråd-diameter
6
SGR 155 450 G
Vare-nr.
6003684
Længde
3000
Bredde
450
Højde
155
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
663
Tråd-diameter
6
SGR 155 500 G
Vare-nr.
6003685
Længde
3000
Bredde
500
Højde
155
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
738
Tråd-diameter
6
SGR 155 600 G
Vare-nr.
6003687
Længde
3000
Bredde
600
Højde
155
Bevarelse af funktionssikkerheden ved brand
Nej
Effektivt tværsnit
888
Tråd-diameter
6
