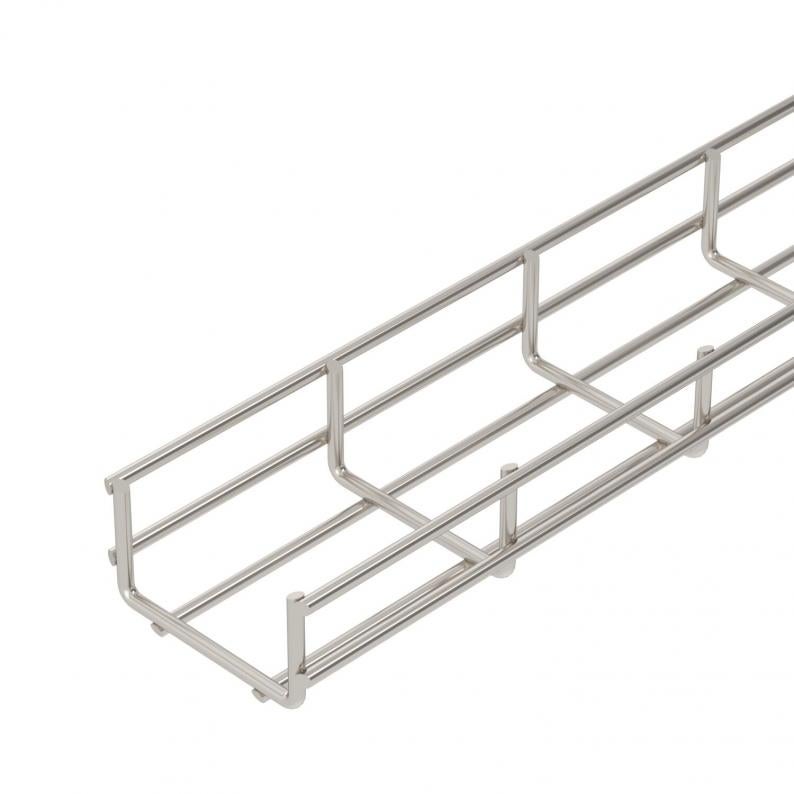

Kraftig gitterbakke SGR 55 A2
Type SGR 55 100 A2
Vare-nr. 6000909
EAN 4012196622108
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse

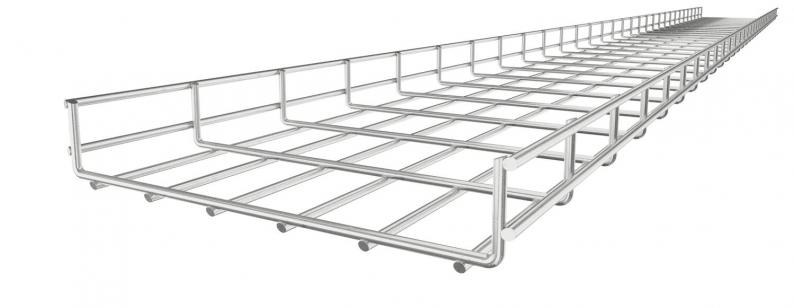

Gitterbakke af punktsvejset ståltråd med en sidehøjde på 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Maskebredden er 50 x 100 mm.
Tekniske data

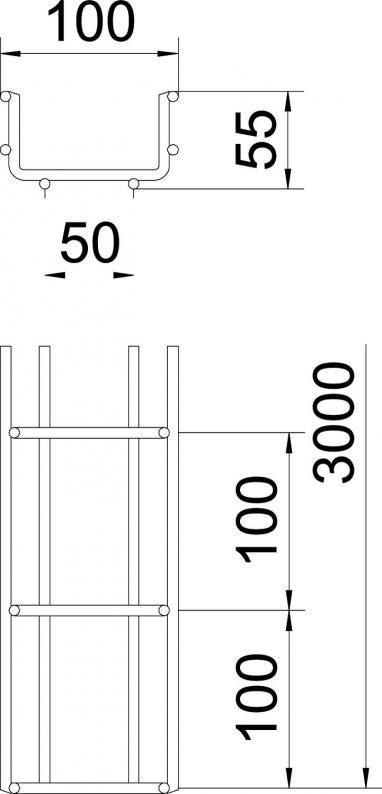

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 55 mm |
| Mål B | 100 mm |
Teknisk data
| Model forbindelser | uden beslag |
|---|---|
| Effektivt tværsnit | 40 cm² |
| Effektivt tværsnit | 4000 mm² |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 6 mm |
| Dimension | 55x100x3000 |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
Belastninger
| Støtteafstand 1,0m | 2 kN/m |
|---|---|
| Støtteafstand 1,5m | 1,15 kN/m |
| Støtteafstand 2,0m | 0,75 kN/m |
| Støtteafstand 2,5m | 0,5 kN/m |
| Støtteafstand 3,0m | 0,4 kN/m |

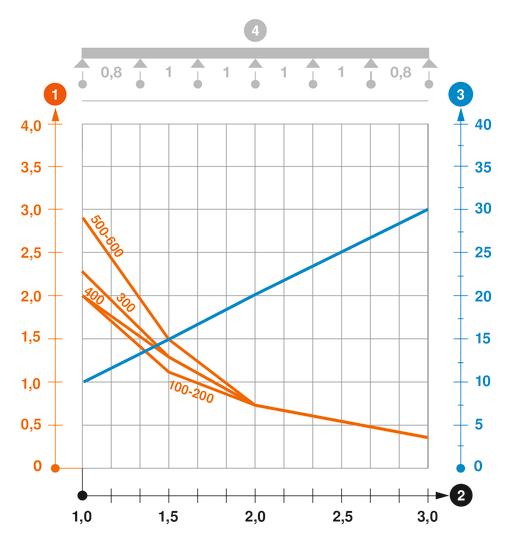

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 8,521 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 8,521 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Montage tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (5)
Erklæringer (4)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
Vare-nr.
SGR 55 100 A2
3000
100
55
40
6
6000909
SGR 55 150 A2
3000
150
55
63
6
6000913
SGR 55 200 A2
3000
200
55
87
6
6000917
SGR 55 300 A2
3000
300
55
129
6
6000925
SGR 55 400 A2
3000
400
55
175
6
6000933
SGR 55 500 A2
3000
500
55
220
6
6000941
SGR 55 600 A2
3000
600
55
265
6
6000958
