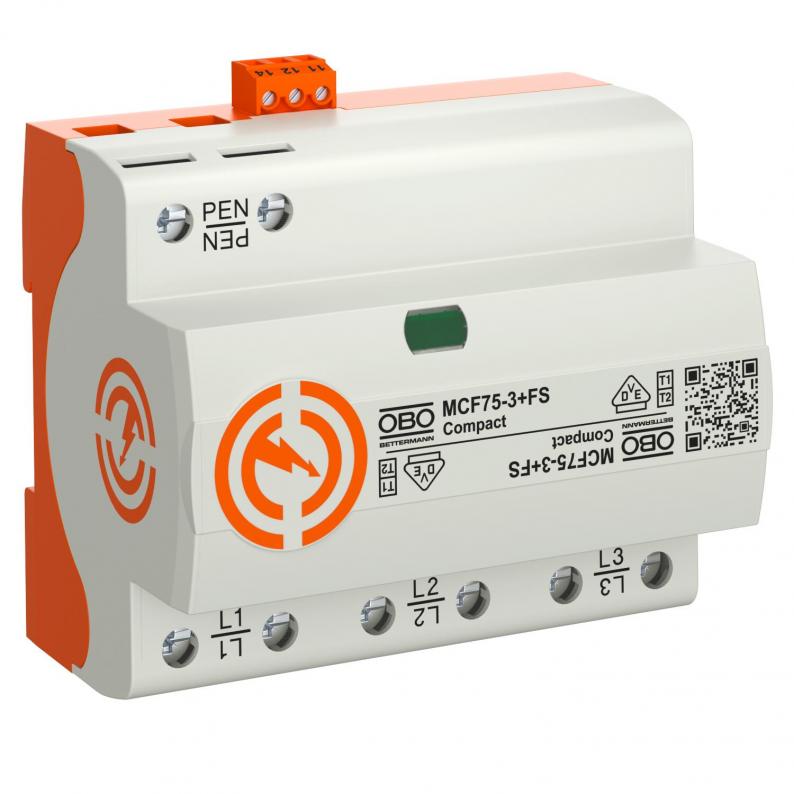

LightningController Compact - MCF75

Type MCF75-3+FS

Vare-nr. 5096981

EAN 4012196487325

Datablad (PDF)

RoHS Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

5096981 / MCF75-3+FS

Kapslingsklasse

IP20

Fjernsignalering

Lynstødstrøm (10/350 μs)

25 kA

Maks. vedvarende spænding AC

255 V

Polernes udførelse

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Kombiafleder, lynstrøms- og overspændingsafleder type 1+2

• Beskyttelsesniveau ≤ 1,5 kV
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne 75 kA (10/350) 3-polet
• Net-følgestrømsundertrykkende 50 kA Ipeak, afleder-for-sikring indtil 315 A gL/gG
• Opfylder kravene i VDE-AR-N 4100 for anvendelse i præ-tællerområdet
• Indkapslede, ikke udblæsende gnistgabs-afleder til anvendelse i fordelerhuse

Anvendelse: Industrianlæg og bygninger med udvendig lynbeskyttelse i klasse I til IV.
Compact-beskyttelsesapparat

Tekniske data

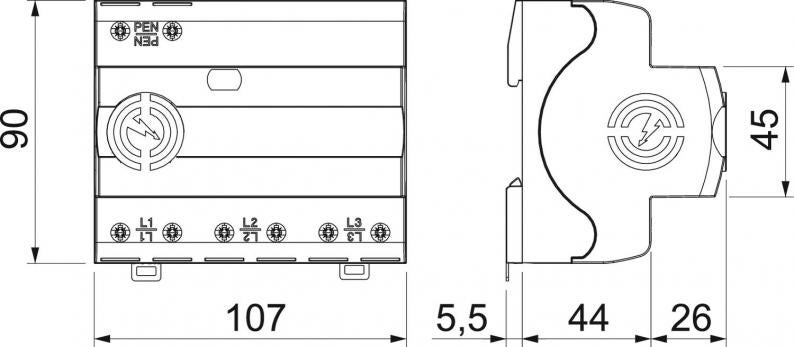

Dimensioner

Længde	90 mm
Bredde	107 mm
Højde	70 mm

Teknisk data

Poltal	3
Netform	TN-C
Indikering på komponent	optisk
Kapslingsklasse	IP20
Lynstødsstrøm (10/350) [samlet]	75 kA
Husets materiale overspændingsbeskyttelseskomponenter	PA UL 94 V-0
Fjernsignalering	Ja
Nominel spænding AC (50 / 60 Hz)	230 V
Lynstødstrøm (10/350 μs)	25 kA
Maks. vedvarende spænding AC	255 V
Nominel afledningsstødstrøm (8/20 µs)	35 kA
Polernes udførelse	3
Monteringstype	DIN-skinne 35 mm
Maks. overstrømsbeskyttelse på netsiden	315 A
Skifteeffekt AC	250V/ 1,5A
Skifteeffekt DC	250V/ 0,1A
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	50 kA eff
TOV-spænding [L-N] - withstand mode - 5 s	440 V
TOV-spænding [L-N] - fail safe mode - 120 min	442 V
SPD iht. UL 1449	Type 4
Minimumafstand	0 mm
Godkendelser	VDE, UL
Netform TN	Ja
Netform TN-C	Ja
ROHS-medholdelig	exempt
Driftstemperatur min.	-40 °C
Driftstemperatur maks.	80 °C
Drejningsmoment	5 Nm
SPD iht. IEC 61643-1	class I+II
SPD iht. EN 61643-11	Type 1+2
Maksimal afledningsstødstrøm (8/20 μs)	50 kA
Reaktionstid	<100 ns
Maks. forsikring	315 A
Temperaturanvendelsesområde min.	-40 °C
Temperaturanvendelsesområde maks.	80 °C
Dimension	255V
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %

Tilslutningsmuligheder

Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit fleksibel (fintrådet) maks.	25 mm²
FM-kontakter	Skiftekontakt
Tilslutningstværsnit FM-klemmer min.	0,5 mm²
Tilslutningstværsnit FM-klemmer maks.	1,5 mm²
Tilslutningstværsnit FM-klemmer min.	28 AWG
Tilslutningstværsnit FM-klemmer maks.	16 AWG
Afledt stødstrøm (8/20 µs) [i alt]	75 kA
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit fleksibel (fintrådet) maks.	3 AWG
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG

Miljødata

Emballage uden kunststof	ja

CO2 fodaftryk (GWP) fra vugge til port	3,7009 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	3,7009 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Styk
Declared Unit Quantity	1
