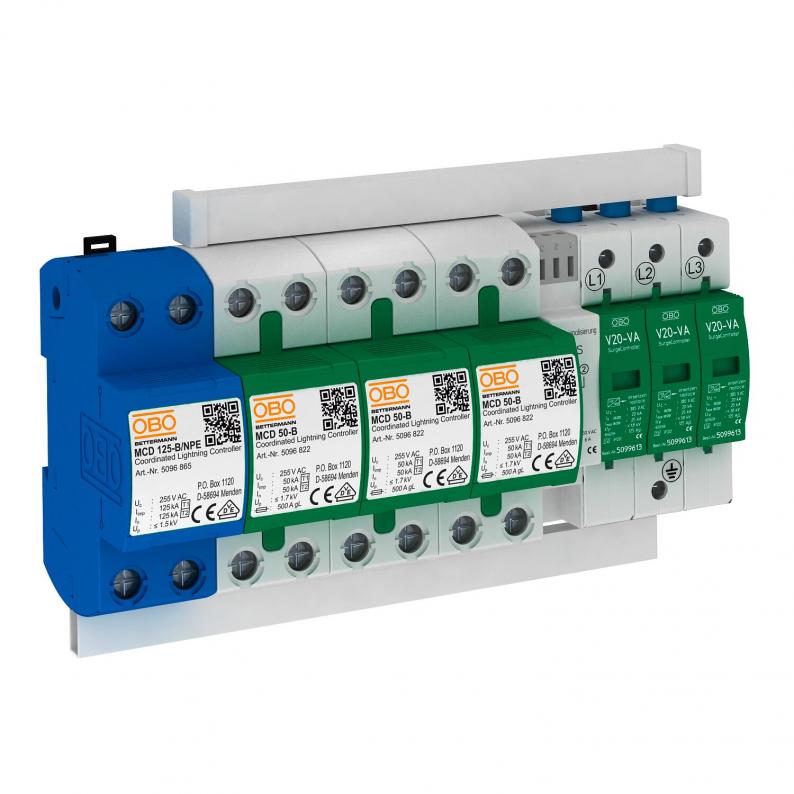

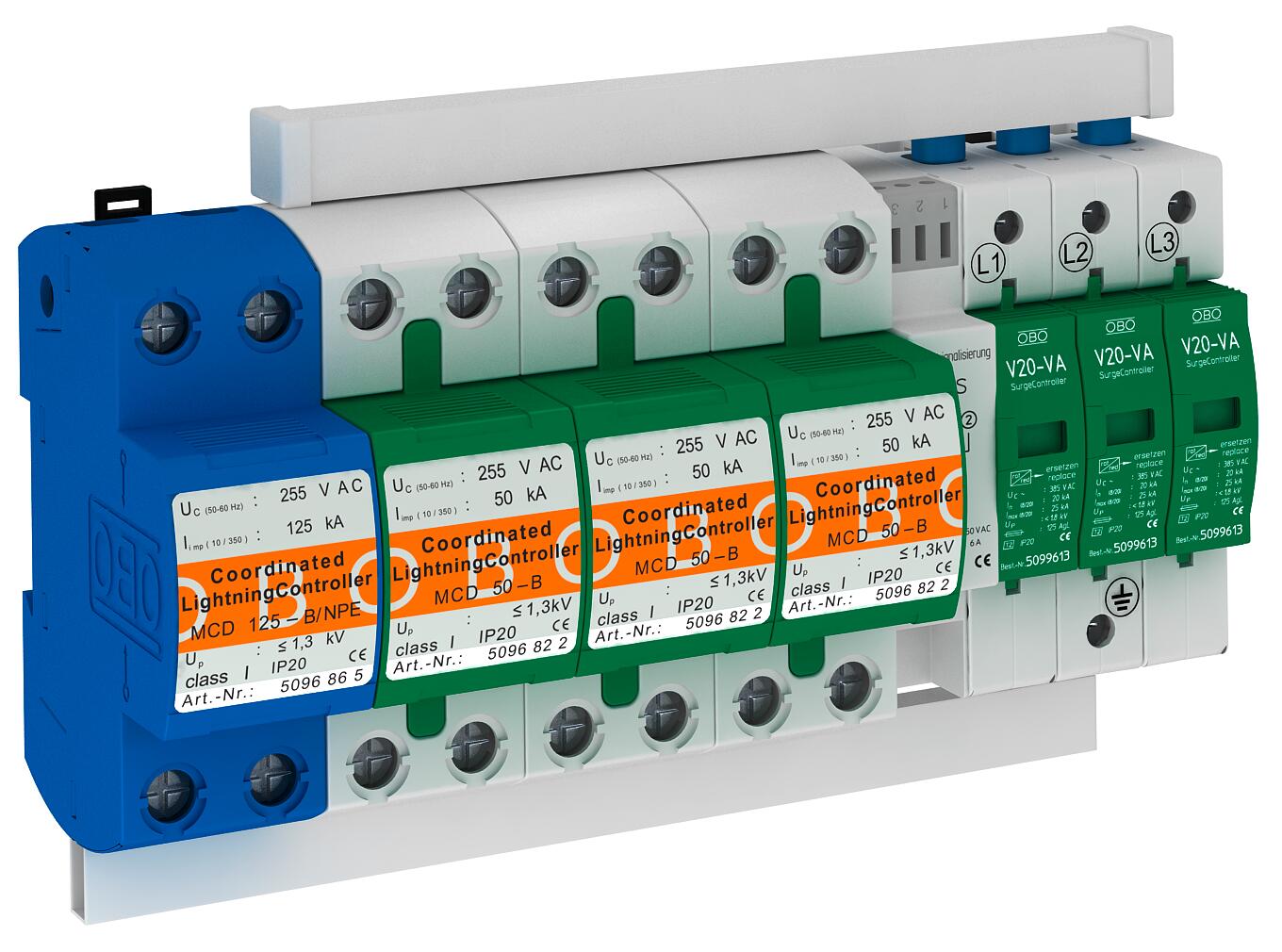

Lyn/transientbeskyttelse MCD + V20 uden lækstrøm 3-polet + NPE med fjernindikering
Type PS4-VA TT+FS
Vare-nr. 5089777
EAN 4012195405597
Vare-nr. / Type
5089777 / PS4-VA TT+FS
Kapslingsklasse
IP20
Maks. vedvarende spænding AC
255 V
Polernes udførelse
3+N/PE
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Lyn/transientbeskyttelse VA, lyn- og overspændingsaflederkombination type 1+2
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømafledningsevne op til 50 kA (10/350) pr. pol og op til 125 kA (10/350) N-PE
• Uden lækstrøm
• Afleder, stikbar, inkl. forbindelsesbroer, mærkede samleklemmer
• Indkapslede, ikke udblæsende afledere til anvendelse i strømfordelerhuse
Anvendelse: for-tællerområde og industrianlæg med særlige
krav.
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømafledningsevne op til 50 kA (10/350) pr. pol og op til 125 kA (10/350) N-PE
• Uden lækstrøm
• Afleder, stikbar, inkl. forbindelsesbroer, mærkede samleklemmer
• Indkapslede, ikke udblæsende afledere til anvendelse i strømfordelerhuse
Anvendelse: for-tællerområde og industrianlæg med særlige
krav.
Tekniske data
Teknisk data
| Netform | Øvrige |
|---|---|
| Udblæsende | Nej |
| Indikering på komponent | optisk |
| Kapslingsklasse | IP20 |
| Lynstødsstrøm (10/350) [samlet] | 100 kA |
| Fjernsignalering | Ja |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Lynstødstrøm (10/350 μs) | 100 kA |
| Maks. vedvarende spænding AC | 255 V |
| Nominel afledningsstødstrøm (8/20 µs) | 100 kA |
| Polernes udførelse | 3+N/PE |
| Monteringstype | DIN-skinne 35 mm |
| Maks. overstrømsbeskyttelse på netsiden | 125 |
| Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden | 25 kA |
| Udførelse | 3+NPE med FS |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 85 °C |
| SPD iht. IEC 61643-1 | class I+II |
| SPD iht. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal afledningsstødstrøm (8/20 μs) | 100 kA |
| Følgestrømundertrykkelse (eff) [N-PE] | 25 kA |
| Kortslutningsholdbarhed | 25 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 125 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 85 °C |
| Dimension | 255V |
Tilslutningsmuligheder
| Afledt stødstrøm (8/20 µs) [i alt] | 100 kA |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 10 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 50 mm² |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|---|
| Emballage uden kunststof | ja |
| CO2 fodaftryk (GWP) fra vugge til port | 11,1332 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 11,1332 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
