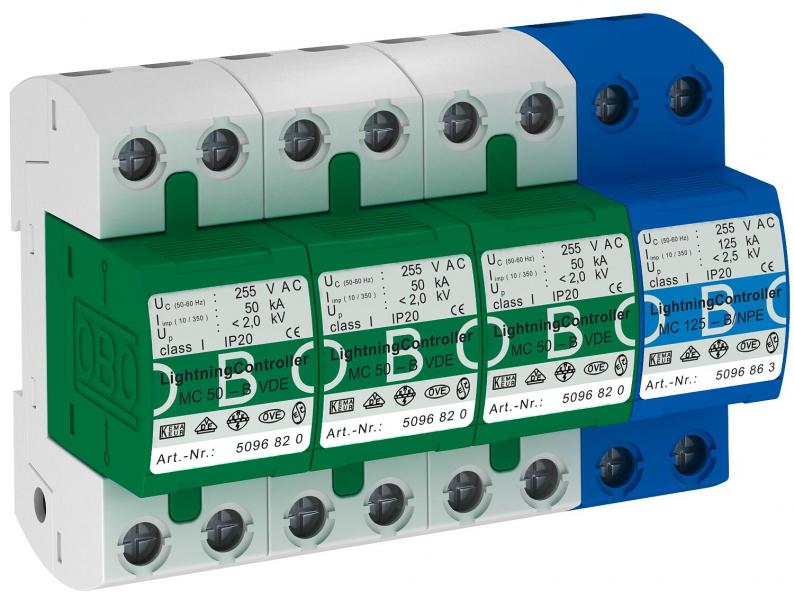

Lynstrømsafleder 3-polet + NPE
Type MC 50-B 3+1
Vare-nr. 5096878
EAN 4012195077084
Vare-nr. / Type
5096878 / MC 50-B 3+1
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Lynkontrolsæt, 4-polet, til brug i TN-S- og TT-netværk:
Helt færdigmonteret og klar til tilslutning bestående af: MC 50-B VDE: Lynafbryder type 1 i henhold til EN 61643-11 til interface 0 til 1 (LPZ) i henhold til lynbeskyttelseszonekoncept i henhold til IEC 61312-1.
MC 125-B / NPE: N-PE gnistgap type 1 i henhold til IEC 61643 til brug i TN-S og TT-systemer.
• Overholder VDE-AR-N 4100
• Øvre og nedre del, plug-in øverste del
• Afladningskapacitet 50 kA (10/350 µs) pr. Pol
• <% AID: 705: Navn%> < 2,0 <% AID: 705: Enhed%>
• Linje følg den nuværende slukning 25 kA Ipeak
• Inkl. Plug-in-hætter til at identificere forbindelserne
• Indkapslet gnistgab, der ikke blæser: Kan bruges i standardfordelingshuse
Eksempel på anvendelse : industrianlæg, Lynafskærmning i henhold til VDE-AR-N 4100 til formålerområdet.
Bemærk: Kræver som frakoblingslængde til overspændingsbeskyttelse i alt 5 m kabellængde.
Helt færdigmonteret og klar til tilslutning bestående af: MC 50-B VDE: Lynafbryder type 1 i henhold til EN 61643-11 til interface 0 til 1 (LPZ) i henhold til lynbeskyttelseszonekoncept i henhold til IEC 61312-1.
MC 125-B / NPE: N-PE gnistgap type 1 i henhold til IEC 61643 til brug i TN-S og TT-systemer.
• Overholder VDE-AR-N 4100
• Øvre og nedre del, plug-in øverste del
• Afladningskapacitet 50 kA (10/350 µs) pr. Pol
• <% AID: 705: Navn%> < 2,0 <% AID: 705: Enhed%>
• Linje følg den nuværende slukning 25 kA Ipeak
• Inkl. Plug-in-hætter til at identificere forbindelserne
• Indkapslet gnistgab, der ikke blæser: Kan bruges i standardfordelingshuse
Eksempel på anvendelse : industrianlæg, Lynafskærmning i henhold til VDE-AR-N 4100 til formålerområdet.
Bemærk: Kræver som frakoblingslængde til overspændingsbeskyttelse i alt 5 m kabellængde.
Tekniske data

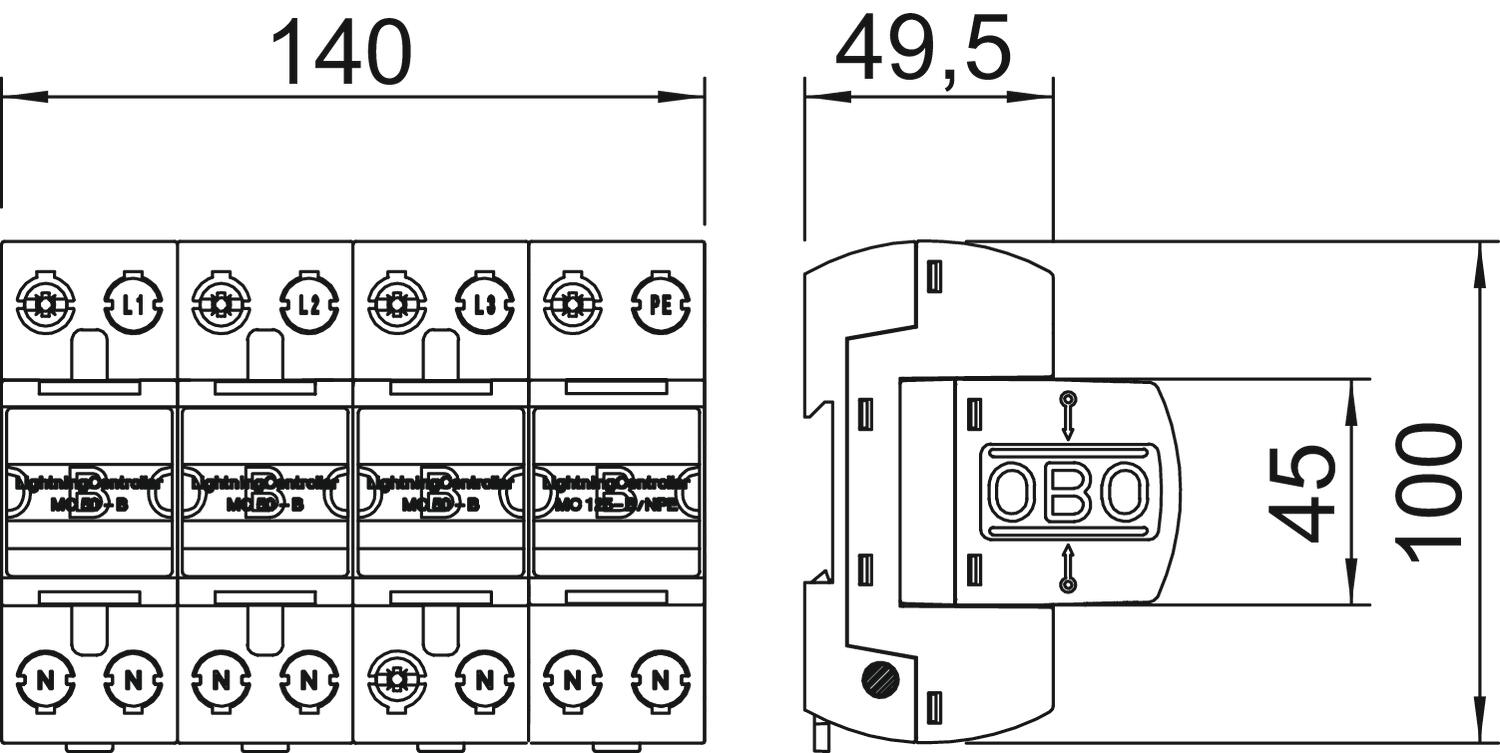

Dimensioner
| Længde | 100 mm |
|---|---|
| Bredde | 140 mm |
| Højde | 69 mm |
Teknisk data
| Netform | Øvrige |
|---|---|
| Udblæsende | Nej |
| Indikering på komponent | Ingen |
| Kapslingsklasse | IP20 |
| Lynstødsstrøm (10/350) [samlet] | 125 kA |
| Eksplosionskontrolleret udførelse | Nej |
| Kontrolklasse type 1 | Ja |
| Fjernsignalering | Nej |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Lynstødstrøm (10/350 μs) | 50 kA |
| Maks. vedvarende spænding AC | 255 V |
| Nominel afledningsstødstrøm (8/20 µs) | 50 kA |
| Polernes udførelse | 3+N/PE |
| Monteringstype | DIN-skinne 35 mm |
| Maks. overstrømsbeskyttelse på netsiden | 500 |
| Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden | 25 kA |
| Udførelse | 3+NPE |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 85 °C |
| SPD iht. IEC 61643-1 | class I |
| SPD iht. EN 61643-11 | Type 1 |
| LPZ | 0→1 |
| Følgestrømundertrykkelse (eff) [N-PE] | 10 kA |
| Kortslutningsholdbarhed | 25 kA |
| Reaktionstid | <100 ns |
| Maks. forsikring | 500 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 85 °C |
| Dimension | 255V |
Tilslutningsmuligheder
| Afledt stødstrøm (8/20 µs) [i alt] | 125 kA |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 10 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 50 mm² |
Miljødata
| Emballage uden kunststof | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 8,6668 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 8,6668 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
