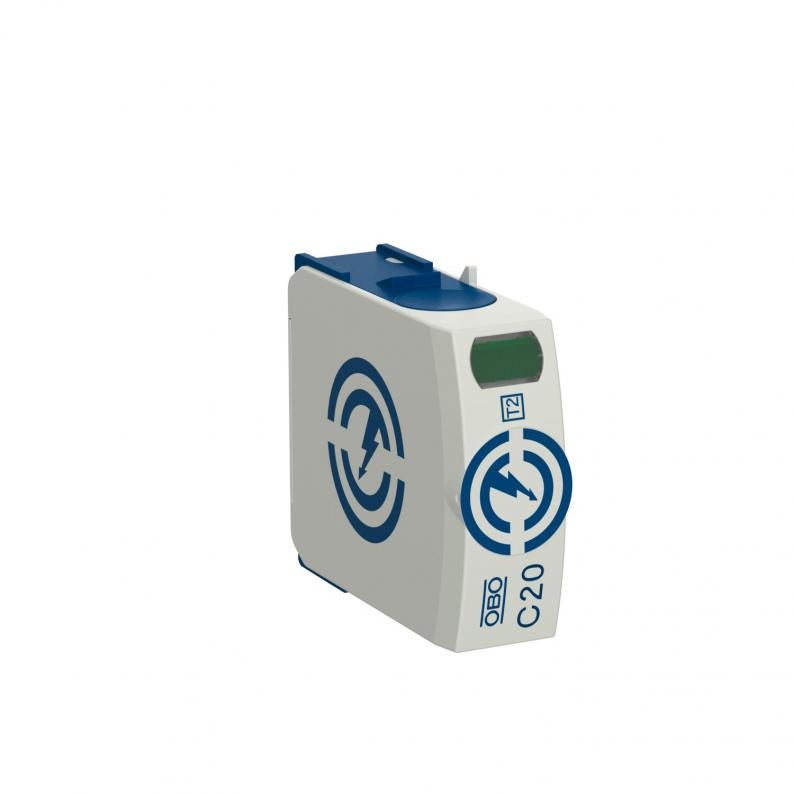

Overdel C20

Type C20-0-255

Vare-nr. 5095600

EAN 4012196329694

Datablad (PDF)

REACH Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

5095600 / C20-0-255

Kapslingsklasse

IP20

Maks. vedvarende spænding AC

255 V

Polernes udførelse

N/PE

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Overdel, N-PE overspændingsafleder type 2

• Til overspændingsbeskyttelsespotentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne op til 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar afleder med skilleanordning og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0

Anvendelse: Potentialudligning i hoved- og underfordelinger.

Tekniske data

Teknisk data

Poltal	1
Netform	Øvrige
Udblæsende	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Maks. vedvarende spænding (N-PE)	255 V
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	40 kA
Husets materiale overspændingsbeskyttelseskomponenter	PA UL 94 V-0
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]	60 kA
Fjernsignalering	Nej
Kontrolklasse type 2	Ja
Nominel spænding AC (50 / 60 Hz)	230 V
Integreret forsikring	Nej
Maks. vedvarende spænding AC	255 V
Nominel afledningsstødstrøm (8/20 µs)	20 kA
Polernes udførelse	N/PE
Monteringstype	På basiselement
Skifteeffekt AC	230 V; 0,5 A
Skifteeffekt DC	230 V; 0,1 A / 75 V; 0,5 A
TOV-spænding [N-PE] - withstand mode - 200 ms	1200 V
SPD iht. UL 1449	Type 4
Minimumafstand	1,5 mm
Godkendelser	VDE, KEMA, UL, ÖVE
Kortslutningsfast	Ja
ROHS-medholdelig	Ja
Driftstemperatur min.	-40 °C
Driftstemperatur maks.	80 °C
Drejningsmoment	4 Nm
SPD iht. IEC 61643-1	class II
SPD iht. EN 61643-11	Type 2
Maksimal afledningsstødstrøm (8/20 μs)	40 kA
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Temperaturanvendelsesområde min.	-40 °C
Temperaturanvendelsesområde maks.	80 °C
Dimension	255V
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %

Miljødata

Emballage udelukkende af genbrugspap	ja

CO2 fodaftryk (GWP) fra vugge til port	0,2585 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	0,2585 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Styk
Declared Unit Quantity	1
