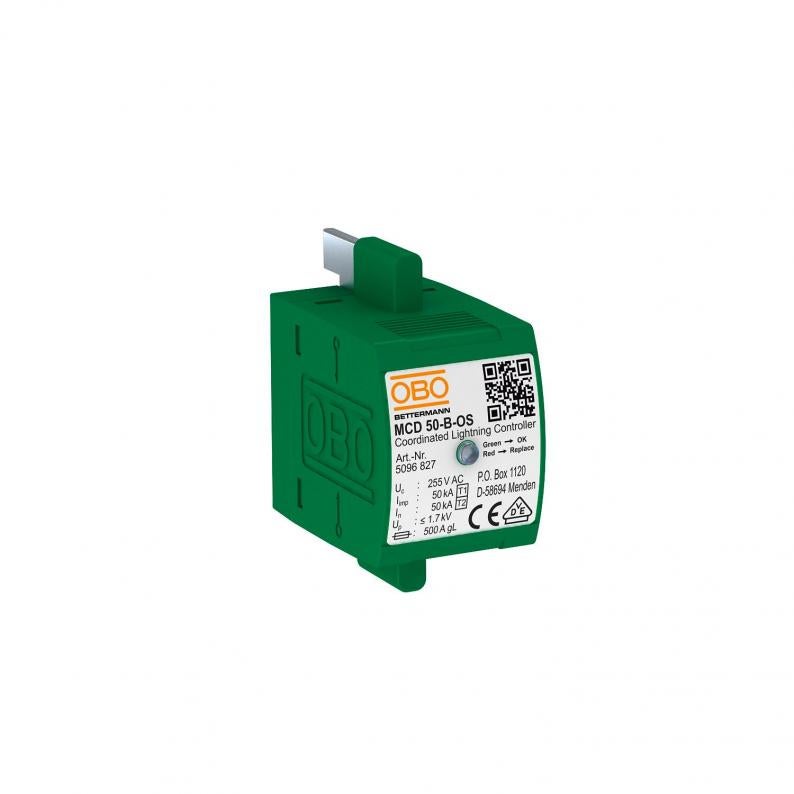

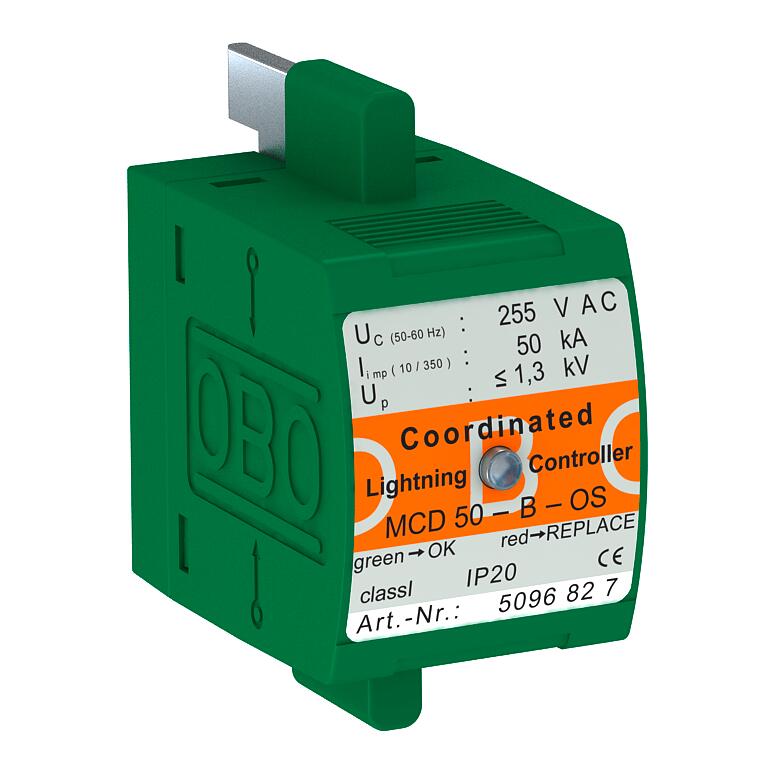

Overdel kombiafleder med funktionsindikator

Type MCD 50-B 0-OS

Vare-nr. 5096827

EAN 4012195051473

Datablad (PDF)

REACH Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

5096827 / MCD 50-B 0-OS

Kapslingsklasse

IP20

Maks. vedvarende spænding AC

255 V

Polernes udførelse

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Kombiafleder, lynstrømsafleder type 1+2 overdel med optisk indikator.

• Lynstrømudladningskapacitet 50 kA (10/350)
• Strømforbrug <26 mW / pol
• Beskyttelsesniveau <1,7 kV
• Linje følger strømslukning 10 kA
• Indkapslet gnistgab, der ikke blæser

Anvendelse: Installation af overspændingsbeskyttelsesanordninger af type 1 + 2 i en distribution.

Tekniske data

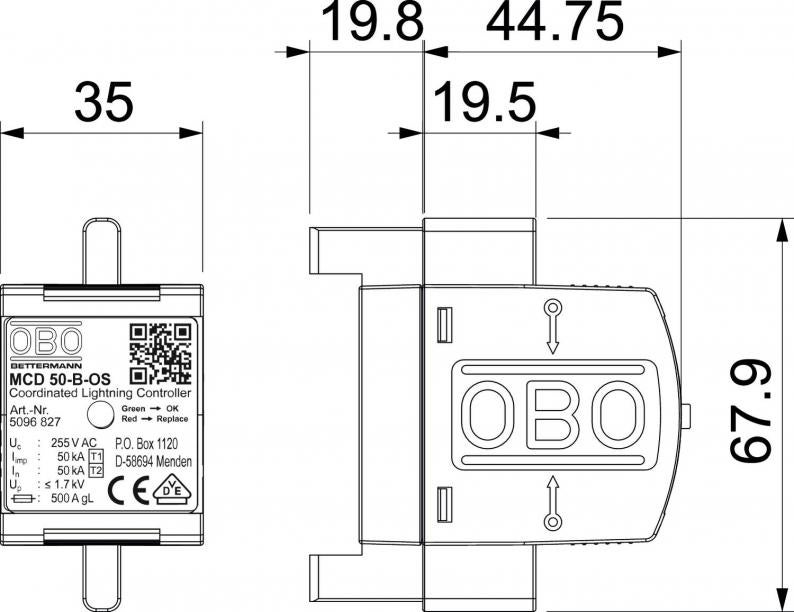

Dimensioner

Længde	100 mm
Bredde	35 mm
Højde	69 mm

Teknisk data

Poltal	1
Netform	Øvrige
Udblæsende	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Maks. vedvarende spænding (L-N)	255 V
Nominel afledningsstødstrøm (8/20 µs) [L-N]	50 kA
Lynstødsstrøm (10/350) [samlet]	50 kA
Kontrolklasse type 1	Ja
Fjernsignalering	Nej
Kontrolklasse type 2	Ja
Nominel spænding AC (50 / 60 Hz)	230 V
Lynstødstrøm (10/350 μs)	50 kA
Beskyttelsesniveau [L-N]	≤1,7
Maks. vedvarende spænding AC	255 V
Nominel afledningsstødstrøm (8/20 µs)	50 kA
Polernes udførelse	1
Monteringstype	På basiselement
Maks. overstrømsbeskyttelse på netsiden	500
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	10 kA
Godkendelser	VDE
Udførelse	1 polet
Netform DC	Nej
Netform IT	Nej
Netform TN	Ja
Netform TN-C	Ja
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Netform øvrige	Nej
ROHS-medholdelig	Ja
Nominel belastningsstrøm (ind- / udgangsklemme)	125 A
Driftstemperatur min.	-40 °C
Driftstemperatur maks.	85 °C
SPD iht. IEC 61643-1	class I+II
SPD iht. EN 61643-11	Type 1+2
LPZ	0→2
Kortslutningsholdbarhed	10 kA
Reaktionstid	<100 ns
Maks. forsikring	500 A
Temperaturanvendelsesområde min.	-40 °C
Temperaturanvendelsesområde maks.	85 °C
Dimension	255V
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	50 kA
Ledertværsnit, fast (én-/flertrådet) mm	10 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	50 mm²

Miljødata

Emballage udelukkende af genbrugspap	ja
Emballage uden kunststof	ja

CO2 fodaftryk (GWP) fra vugge til port	1,2289 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	1,2289 kg CO₂e
Beregningsdato CO2-værdi	2025-05-21T00:00:00.000+0200
Declared Unit	Styk
Declared Unit Quantity	1
