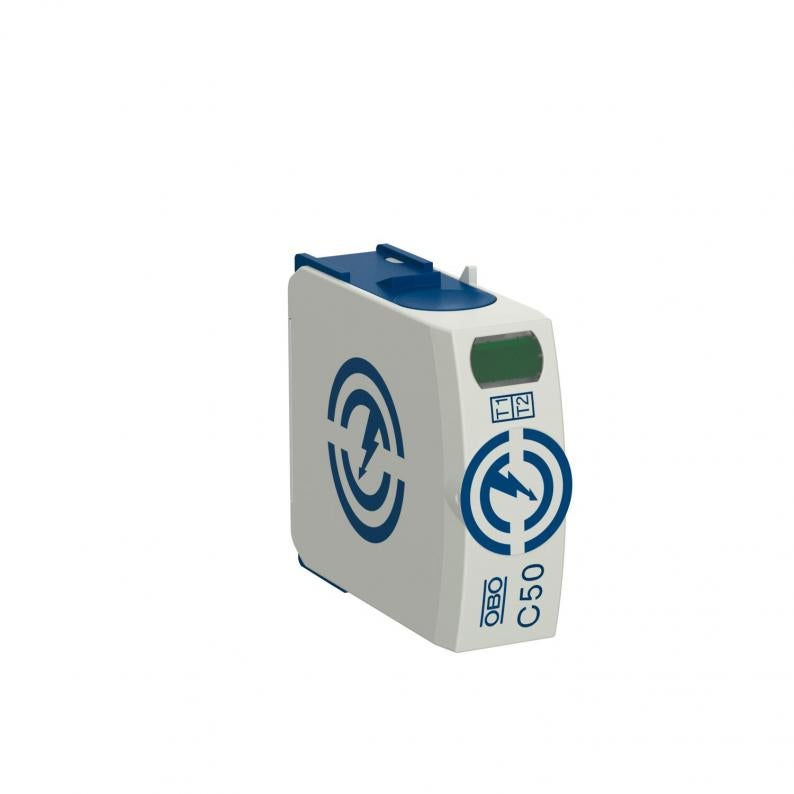

Overdel NPE-C50

Type C50-0-255

Vare-nr. 5095609

EAN 4012196337620

Datablad (PDF)

REACH Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

5095609 / C50-0-255

Kapslingsklasse

IP20

Maks. vedvarende spænding AC

255 V

Polernes udførelse

N/PE

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Overdel NPE, lynstrøms-kombiafleder type 1+2

• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne op til 50 kA (10/350) i alt
• Modulopbygget stikbar afleder med afbryderanordning og optisk statusvisning
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Kunststof iht. UL 94 V-0

* Komplet = over- og underdel

Tekniske data

Teknisk data

Poltal	1
Udblæsende	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	50 kA
Lynstødsstrøm (10/350) [samlet]	50 kA
Husets materiale overspændingsbeskyttelseskomponenter	PA UL 94 V-0
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]	80 kA
Fjernsignalering	Nej
Integreret forsikring	Nej
Maks. vedvarende spænding AC	255 V
Polernes udførelse	N/PE
Monteringstype	DIN-skinne 35 mm
TOV-spænding [N-PE] - withstand mode - 200 ms	1200 V
SPD iht. UL 1449	Type 4
Minimumafstand	1,5 mm
Godkendelser	VDE, KEMA, UL, ÖVE
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
ROHS-medholdelig	Ja
Driftstemperatur min.	-40 °C
Driftstemperatur maks.	80 °C
Drejningsmoment	4 Nm
SPD iht. IEC 61643-1	class I+II
SPD iht. EN 61643-11	Type 1+2
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Temperaturanvendelsesområde min.	-40 °C
Temperaturanvendelsesområde maks.	80 °C
Dimension	255V
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %

Tilslutningsmuligheder

Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit fleksibel (fintrådet) maks.	35 mm²
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit fleksibel (fintrådet) maks.	2 AWG
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG

Miljødata

Emballage udelukkende af genbrugspap	ja

CO2 fodaftryk (GWP) fra vugge til port	0,4832 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	0,4832 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Styk
Declared Unit Quantity	1
