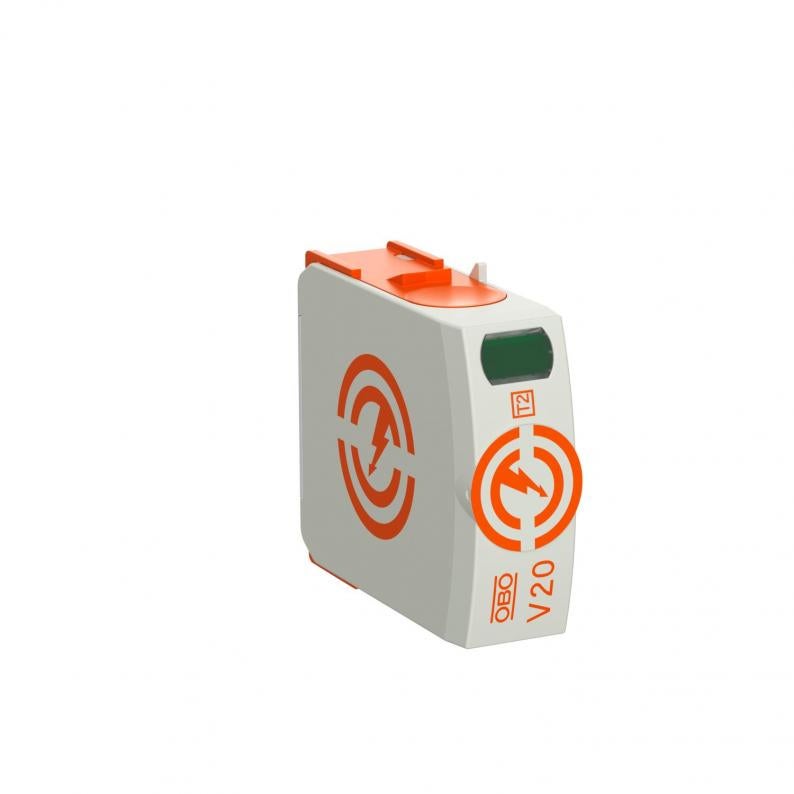

Overdel V20 150 V
Type V20-0-150
Vare-nr. 5095362
EAN 4012196163540
Vare-nr. / Type
Maks. vedvarende spænding AC
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Overdel, overspændingsafleder type 2
• Til overspændingsbeskyttelsespotentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne op til 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar overdel med dynamisk skilleanordning og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0
• Til overspændingsbeskyttelsespotentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne op til 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar overdel med dynamisk skilleanordning og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0
Tekniske data
Teknisk data
| Poltal | 1 |
|---|---|
| Netform | Øvrige |
| Udblæsende | Nej |
| Indikering på komponent | optisk |
| Kapslingsklasse | IP20 |
| Maks. vedvarende spænding (L-N) | 150 V |
| Nominel afledningsstødstrøm (8/20 µs) [L-N] | 20 kA |
| Husets materiale overspændingsbeskyttelseskomponenter | PA UL 94 V-0 |
| Maksimal afledningsstødstrøm (8/20 μs) [L-N] | 40 kA |
| Fjernsignalering | Nej |
| Kontrolklasse type 2 | Ja |
| Nominel spænding AC (50 / 60 Hz) | 120 V |
| Integreret forsikring | Nej |
| Beskyttelsesniveau [L-N] | ≤0,8 |
| Maks. vedvarende spænding AC | 150 V |
| Nominel afledningsstødstrøm (8/20 µs) | 20 kA |
| Polernes udførelse | 1 |
| Monteringstype | På basiselement |
| Restspændring [L-N] @ 5 kA | 0,6 kV |
| Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden | 50 kA eff |
| Restspændring [L-N] @ 1 kA | 0,5 kV |
| SPD iht. UL 1449 | Type 4 |
| Minimumafstand | 1,5 mm |
| Godkendelser | VDE, KEMA, UL, ÖVE |
| Kortslutningsfast | Ja |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | class II |
| SPD iht. EN 61643-11 | Type 2 |
| Maksimal afledningsstødstrøm (8/20 μs) | 40 kA |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Dimension | 150V |
| Luftfugtighed maks. | 95 % |
| Luftfugtighed min. | 5 % |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 0,1553 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,1553 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
