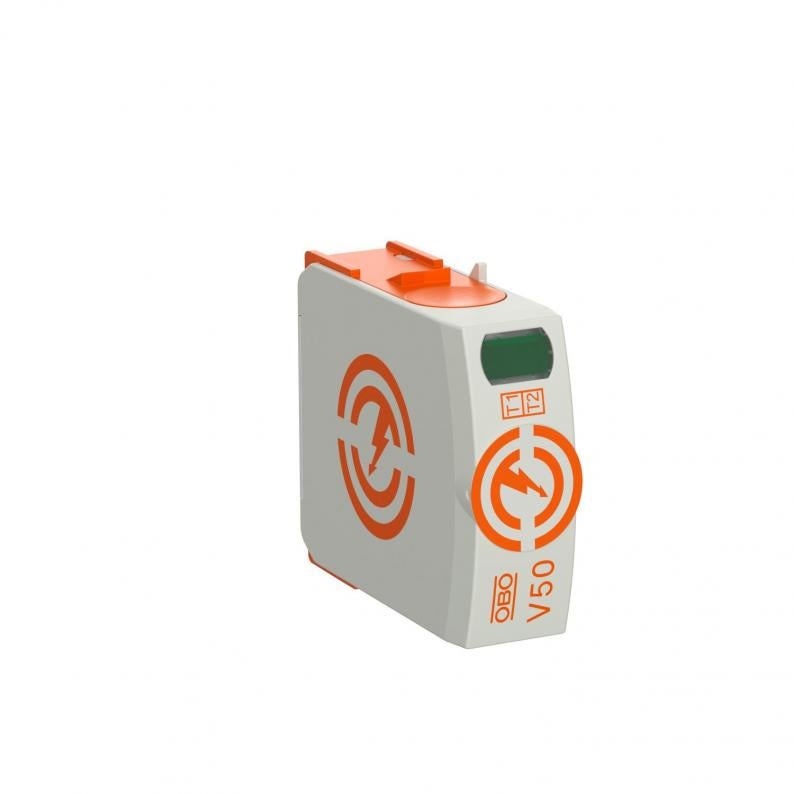

Overdel V50 150 V

Overdel V50 150 V

Type V50-0-150
Vare-nr. 5093505
EAN 4012196153718
Vis alle versioner
Vare-nr. / Type
Maks. vedvarende spænding AC

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Overdele, lynstrøms-kombiafleder type 1+2

• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne 12,5 kA (10/350) pr. pol
• Modulopbygget stikbar afleder med dynamisk afbryderanordning og optisk statusvisning
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Kunststof iht. UL 94 V-0
  • KEMA-KEUR, Holland
  • Österreichischer Verband für Elektrotechnik, Østrig
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5 års garanti
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • EurAsian Conformity
  • Overgang fra LPZ 0 til 2.
  • Kombinationsbeskyttelsesenhed fra type 1 og type 2
  • Installation electrotechnical expertise
  • CO₂-fodspor (PCF)
  • Emballage udelukkende af genbrugspap

Tekniske data

Teknisk data

Poltal1
Netformalle
UdblæsendeNej
Indikering på komponentoptisk
KapslingsklasseIP20
Maks. vedvarende spænding (L-N)150 V
Nominel afledningsstødstrøm (8/20 µs) [L-N]30 kA
Husets materiale overspændingsbeskyttelseskomponenterPA UL 94 V-0
Maksimal afledningsstødstrøm (8/20 μs) [L-N]50 kA
FjernsignaleringNej
Nominel spænding AC (50 / 60 Hz)120 V
Integreret forsikringNej
Lynstødstrøm (10/350 μs)12,5 kA
Beskyttelsesniveau [L-N]≤0,8
Maks. vedvarende spænding AC150 V
Nominel afledningsstødstrøm (8/20 µs)30 kA
Polernes udførelse1
MonteringstypeDIN-skinne 35 mm
Maks. overstrømsbeskyttelse på netsiden160 A gL/gG
Restspændring [L-N] @ 5 kA0,5 kV
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden50 kA eff
Restspændring [L-N] @ 1 kA0,4 kV
TOV-spænding [L-N] - withstand mode - 5 s175 V
TOV-spænding [L-N] - fail safe mode - 120 min230 V
SPD iht. UL 1449Type 4
Minimumafstand1,5 mm
GodkendelserVDE, KEMA, UL, ÖVE
ROHS-medholdeligJa
Driftstemperatur min.-40 °C
Driftstemperatur maks.80 °C
Drejningsmoment4 Nm
SPD iht. IEC 61643-1class I+II
SPD iht. EN 61643-11Type 1+2
Maksimal afledningsstødstrøm (8/20 μs)50 kA
Reaktionstid<25 ns
Maks. forsikring160 A
Temperaturanvendelsesområde min.-40 °C
Temperaturanvendelsesområde maks.80 °C
Restspændring [L-N] @ 12,5 kA0,6 kV
Dimension150V
Luftfugtighed maks.95 %
Luftfugtighed min.5 %

Tilslutningsmuligheder

Ledertværsnit fleksibel (fintrådet) min.1,5 mm²
Ledertværsnit fleksibel (fintrådet) maks.35 mm²
Tilslutningstværsnit FM-klemmer min.0,5 mm²
Tilslutningstværsnit FM-klemmer maks.1,5 mm²
Tilslutningstværsnit FM-klemmer min.21 AWG
Tilslutningstværsnit FM-klemmer maks.16 AWG
Ledertværsnit fleksibel (fintrådet) min.16 AWG
Ledertværsnit fleksibel (fintrådet) maks.2 AWG
Ledertværsnit, fast (én-/flertrådet) mm1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.35 mm²
Ledertværsnit, fast (én-/flertrådet) mm16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.2 AWG

Miljødata

Emballage udelukkende af genbrugspapja
CO2 fodaftryk (GWP) fra vugge til port0,1864 kg CO2e / 1 Styk
CO₂ Footprint (GWP)0,1864 kg CO₂e
Beregningsdato CO2-værdi2025-05-21T00:00:00.000+0200
Declared UnitStyk
Declared Unit Quantity1
