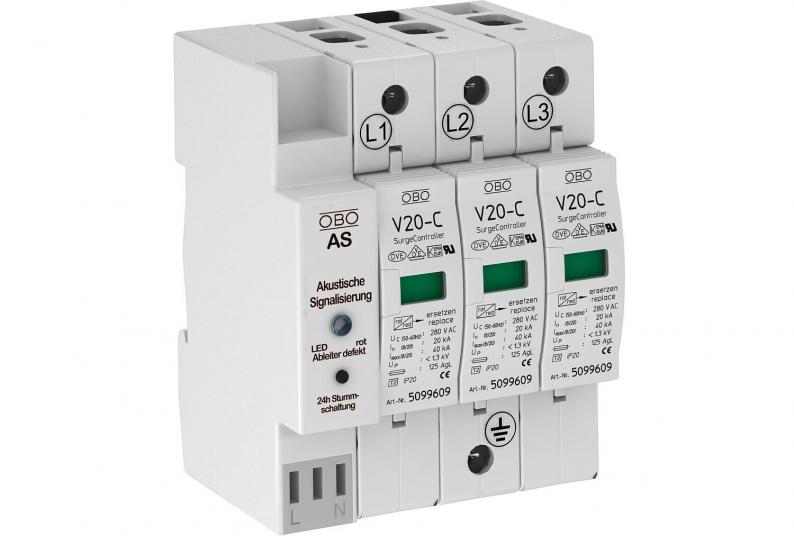

Overspændingsafleder 3-polet med akustisk indikering 280 V
Type V20-C 3+AS-280
Vare-nr. 5096383
EAN 4012195393733
Vare-nr. / Type
5096383 / V20-C 3+AS-280
Kapslingsklasse
IP20
Maks. vedvarende spænding AC
280 V
Polernes udførelse
3
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Overspændingsafleder type 2
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN- og TT-net-systemer
• Stikbar overdel, overdel kan skilles fra underdel uden værktøj
• Inkl. termisk og dynamisk skilleanordning
• Med akustisk indikering til funktionsovervågning, lydsignalet kan slås fra i 24 timer
• Med optisk defektindikator
• Høj strømføringsevne og lang levetid
• Mærkede tilslutninger
Eksempel på anvendelse: beboelsesejendom, parcelhus og industri
* Komplet = over- og underdel
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN- og TT-net-systemer
• Stikbar overdel, overdel kan skilles fra underdel uden værktøj
• Inkl. termisk og dynamisk skilleanordning
• Med akustisk indikering til funktionsovervågning, lydsignalet kan slås fra i 24 timer
• Med optisk defektindikator
• Høj strømføringsevne og lang levetid
• Mærkede tilslutninger
Eksempel på anvendelse: beboelsesejendom, parcelhus og industri
* Komplet = over- og underdel
Tekniske data
Teknisk data
| Netform | TN |
|---|---|
| Udblæsende | Nej |
| Indikering på komponent | optisk og akustisk |
| Kapslingsklasse | IP20 |
| Nominel afledningsstødstrøm (8/20 µs) [L-N] | 20 kA |
| Fjernsignalering | Nej |
| Kontrolklasse type 2 | Ja |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Integreret forsikring | Nej |
| Maks. vedvarende spænding AC | 280 V |
| Nominel afledningsstødstrøm (8/20 µs) | 20 kA |
| Polernes udførelse | 3 |
| Monteringstype | DIN-skinne 35 mm |
| Maks. overstrømsbeskyttelse på netsiden | 125 |
| Udførelse | 3-polet med AS; 280V |
| Netform TN | Ja |
| Netform TN-C | Ja |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | class II |
| SPD iht. EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maksimal afledningsstødstrøm (8/20 μs) | 40 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 125 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Dimension | 280V |
Tilslutningsmuligheder
| Afledt stødstrøm (8/20 µs) [i alt] | 60 kA |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 2,5 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballage uden kunststof | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 1,6673 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,6673 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
