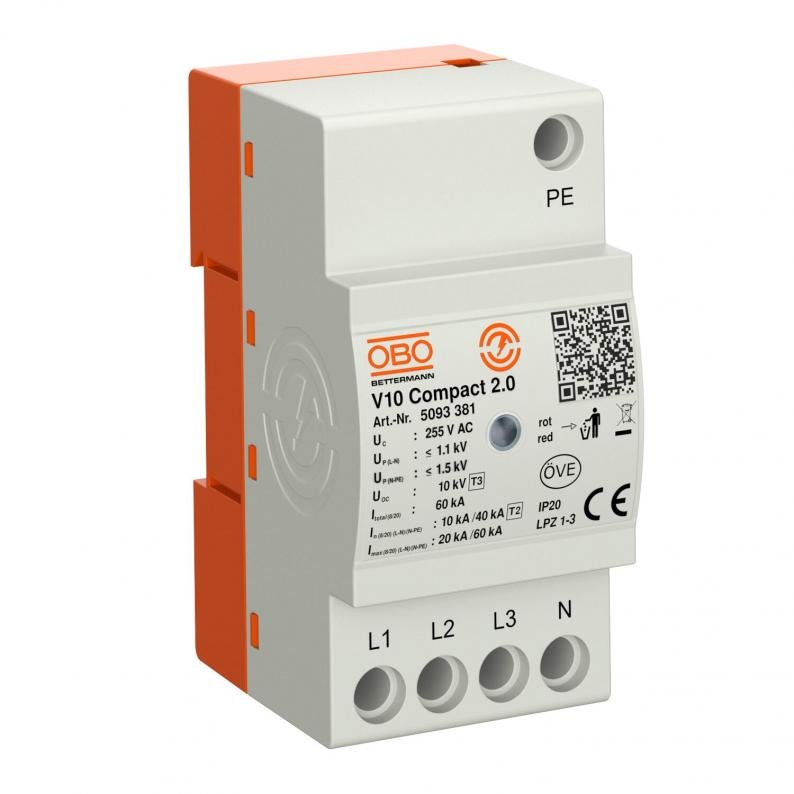

Overspændingsafleder transientbeskyttelse V10

Type V10 Compact2.0

Vare-nr. 5093381

EAN 4012196862566

Datablad (PDF)

RoHS Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

5093381 / V10 Compact2.0

Kapslingsklasse

IP20

Maks. vedvarende spænding AC

255 V

Polernes udførelse

3+N/PE

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Overspændingsbeskyttelsesenhed kompakt modul type 2+3

• Overspændingsbeskyttelse i hoved- og underfordelinger iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne op til 60 kA (8/20) i alt
• Integreret 3+1-løsning til TN- og TT-net-systemer på 45 mm-modulbredde
• Højhastigheds-varistorteknik
• Inkl. termisk og dynamisk afbryder og optisk funktionsindikator

Anvendelse: Hoved- og underfordeling samt beskyttelse af drejestrømsystemer.

Tekniske data

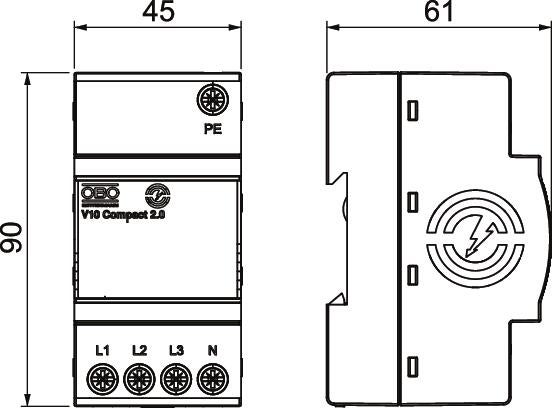

Dimensioner

Længde	60,5 mm
Bredde	45 mm
Højde	90 mm

Teknisk data

Poltal	4
Netform	alle
Indikering på komponent	optisk
Kapslingsklasse	IP20
Nominel afledningsstødstrøm (8/20 µs) [L-N]	10 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	40 kA
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	20 kA
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]	60 kA
Kontrolklasse type 2	Ja
Kontrolklasse type 3	Ja
Nominel spænding AC (50 / 60 Hz)	230 V
Integreret forsikring	Nej
Beskyttelsesniveau [L-N]	≤1,1
Maks. vedvarende spænding AC	255 V
Nominel afledningsstødstrøm (8/20 µs)	10 kA
Polernes udførelse	3+N/PE
Monteringstype	DIN-skinne 35 mm
Egnet til udendørs brug	Nej
Maks. overstrømsbeskyttelse på netsiden	63 A gG
TOV-spænding [L-N] - withstand mode - 5 s	334 V
TOV-spænding [L-N] - fail safe mode - 120 min	438 V
Minimumafstand	0 mm
Udførelse	3+NPE
Kortslutningsfast	Ja
Netform TN	Ja
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
ROHS-medholdelig	exempt
TOV-spænding [L-N] - withstand mode - 120 min	1200 V
Driftstemperatur min.	-40 °C
Driftstemperatur maks.	70 °C
Drejningsmoment	2 Nm
SPD iht. IEC 61643-1	class II+III
SPD iht. EN 61643-11	Type 2+3
LPZ	1→3
Maksimal afledningsstødstrøm (8/20 μs)	20 kA
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Reaktionstid	<25 ns
Maks. forsikring	63 A
Temperaturanvendelsesområde min.	-40 °C
Temperaturanvendelsesområde maks.	70 °C
Dimension	255V
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %

Tilslutningsmuligheder

Ledertværsnit fleksibel (fintrådet) min.	2,5 mm²
Ledertværsnit fleksibel (fintrådet) maks.	10 mm²
Afledt stødstrøm (8/20 µs) [i alt]	60 kA
Ledertværsnit fleksibel (fintrådet) min.	13 AWG
Ledertværsnit fleksibel (fintrådet) maks.	8 AWG
Ledertværsnit, fast (én-/flertrådet) mm	2,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	10 mm²
Ledertværsnit, fast (én-/flertrådet) mm	13 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	8 AWG

Miljødata

Emballage uden kunststof	ja

CO2 fodaftryk (GWP) fra vugge til port	0,7671 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	0,7671 kg CO₂e
Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
Declared Unit	Styk
Declared Unit Quantity	1
