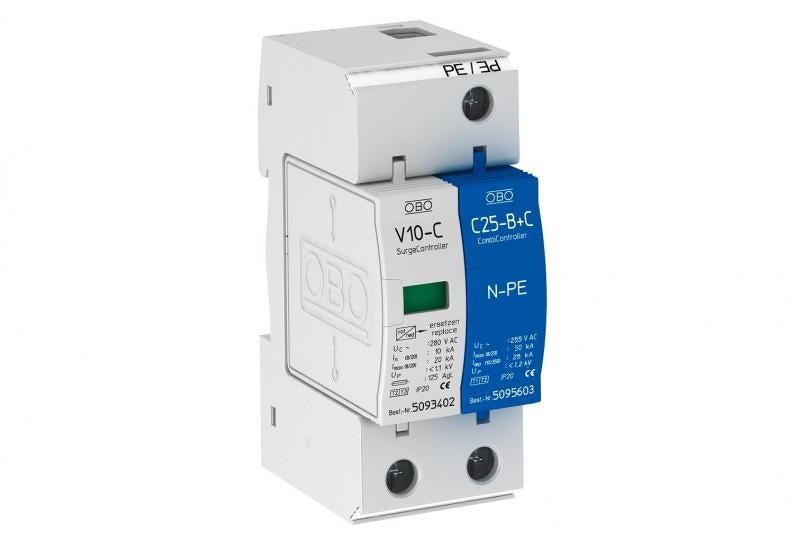

Overspændingsafleder V10, 1-polet + NPE 280 V
Type V10-C 1+NPE-280
Vare-nr. 5093418
EAN 4012195382799
Vare-nr. / Type
Maks. vedvarende spænding AC
Polernes udførelse
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Overspændingsafleder type 2+3
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN-S- og TT-net-systemer
• Inkl. termisk og dynamisk skilleanordning
• Med optisk defektindikator
• Høj strømføringsevne og lang levetid
• Mærkede tilslutninger
Eksempel på anvendelse: beboelsesejendom, parcelhus
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN-S- og TT-net-systemer
• Inkl. termisk og dynamisk skilleanordning
• Med optisk defektindikator
• Høj strømføringsevne og lang levetid
• Mærkede tilslutninger
Eksempel på anvendelse: beboelsesejendom, parcelhus
Tekniske data
Teknisk data
| Netform | Øvrige |
|---|---|
| Udblæsende | Nej |
| Indikering på komponent | optisk |
| Kapslingsklasse | IP20 |
| Maks. vedvarende spænding (N-PE) | 255 V |
| Nominel afledningsstødstrøm (8/20 µs) [L-N] | 10 kA |
| Nominel afledningsstødstrøm (8/20 µs) [N-PE] | 30 kA |
| Maksimal afledningsstødstrøm (8/20 μs) [L-N] | 20 kA |
| Maksimal afledningsstødstrøm (8/20 μs) [N-PE] | 50 kA |
| Fjernsignalering | Nej |
| Kontrolklasse type 2 | Ja |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Maks. vedvarende spænding AC | 280 V |
| Nominel afledningsstødstrøm (8/20 µs) | 10 kA |
| Polernes udførelse | 1+N/PE |
| Monteringstype | DIN-skinne 35 mm |
| Maks. overstrømsbeskyttelse på netsiden | 125 |
| Netform TN | Ja |
| Netform TN-C-S | Ja |
| Netform TN-S | Ja |
| Netform TT | Ja |
| ROHS-medholdelig | exempt |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | class II+III |
| SPD iht. EN 61643-11 | Type 2+3 |
| LPZ | 1→3 |
| Maksimal afledningsstødstrøm (8/20 μs) | 20 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 125 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Dimension | 280V |
Tilslutningsmuligheder
| Afledt stødstrøm (8/20 µs) [i alt] | 20 kA |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 2,5 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballage uden kunststof | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 1,1554 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,1554 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
