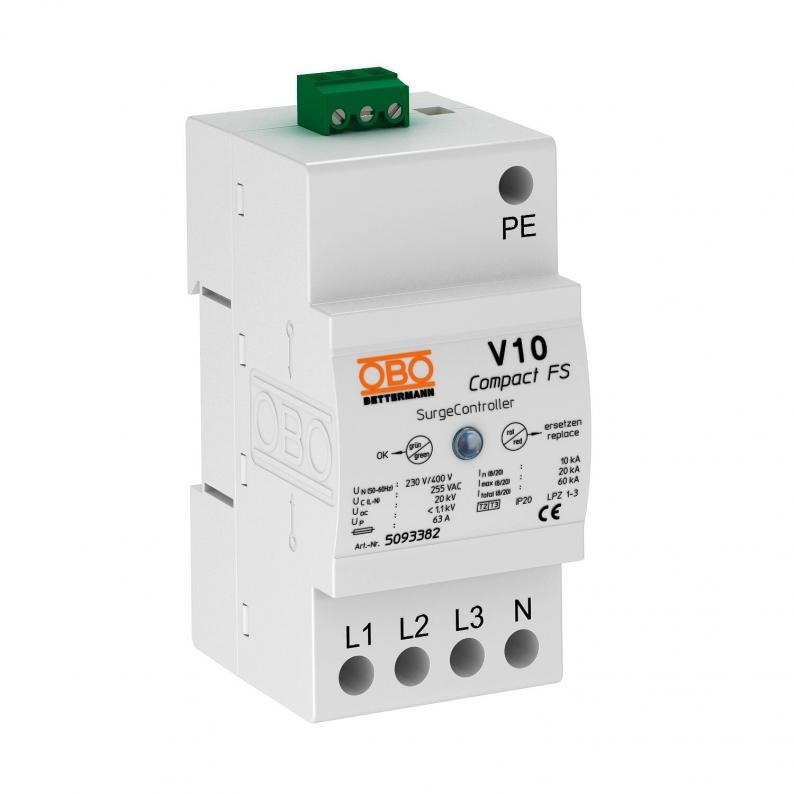

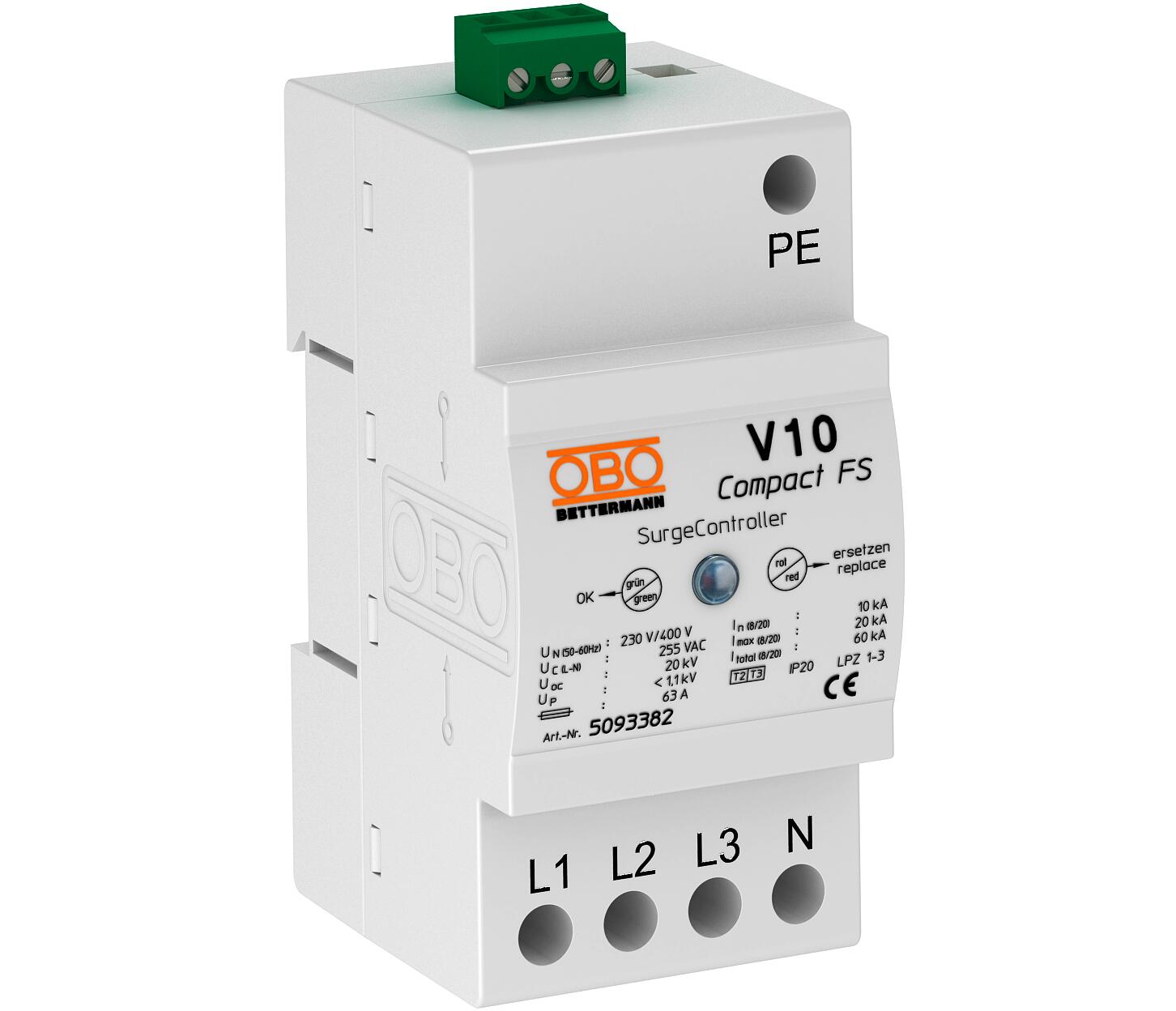

Overspændingsafleder V10 Compact med fjernindikering 255 V
Type V10 COMPACT-FS
Vare-nr. 5093382
EAN 4012196098583
Vare-nr. / Type
5093382 / V10 COMPACT-FS
Kapslingsklasse
IP20
Maks. vedvarende spænding AC
255 V
Polernes udførelse
3+N/PE
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Overspændingsbeskyttelsesenhed kompakt modul type 2+3
• Overspændingsbeskyttelse i underfordelinger iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne indtil 60 kA (8/20) totalt
• Integreret 3+1-løsning til TN- og TT-net-systemer på 45-mm-modulbredde
• Højhastigheds-varistorteknik
• Inkl. termisk og dynamisk afbryder og optisk funktionsindikator
• Version ...-FS med potentialfri skiftekontakt til fjernindikering
Anvendelse: Under- / etagefordeling samt beskyttelse af drejestrømsystemer.
• Overspændingsbeskyttelse i underfordelinger iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne indtil 60 kA (8/20) totalt
• Integreret 3+1-løsning til TN- og TT-net-systemer på 45-mm-modulbredde
• Højhastigheds-varistorteknik
• Inkl. termisk og dynamisk afbryder og optisk funktionsindikator
• Version ...-FS med potentialfri skiftekontakt til fjernindikering
Anvendelse: Under- / etagefordeling samt beskyttelse af drejestrømsystemer.
Tekniske data
Teknisk data
| Netform | Øvrige |
|---|---|
| Indikering på komponent | optisk |
| Kapslingsklasse | IP20 |
| Maksimal afledningsstødstrøm (8/20 μs) [N-PE] | 60 kA |
| Fjernsignalering | Ja |
| Kontrolklasse type 2 | Ja |
| Kontrolklasse type 3 | Ja |
| Nominel spænding AC (50 / 60 Hz) | 230 V |
| Integreret forsikring | Nej |
| Beskyttelsesniveau [L-N] | ≤1,1 |
| Maks. vedvarende spænding AC | 255 V |
| Nominel afledningsstødstrøm (8/20 µs) | 10 kA |
| Polernes udførelse | 3+N/PE |
| Monteringstype | DIN-skinne 35 mm |
| Egnet til udendørs brug | Nej |
| Maks. overstrømsbeskyttelse på netsiden | 63 A gL/gG |
| Udførelse | 3+NPE |
| Netform TN | Ja |
| Netform TN-C-S | Ja |
| Netform TN-S | Ja |
| Netform TT | Ja |
| ROHS-medholdelig | exempt |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | class II+III |
| SPD iht. EN 61643-11 | Type 2+3 |
| LPZ | 1→3 |
| Maksimal afledningsstødstrøm (8/20 μs) | 20 kA |
| Følgestrømundertrykkelse (eff) [N-PE] | 10 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 63 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |

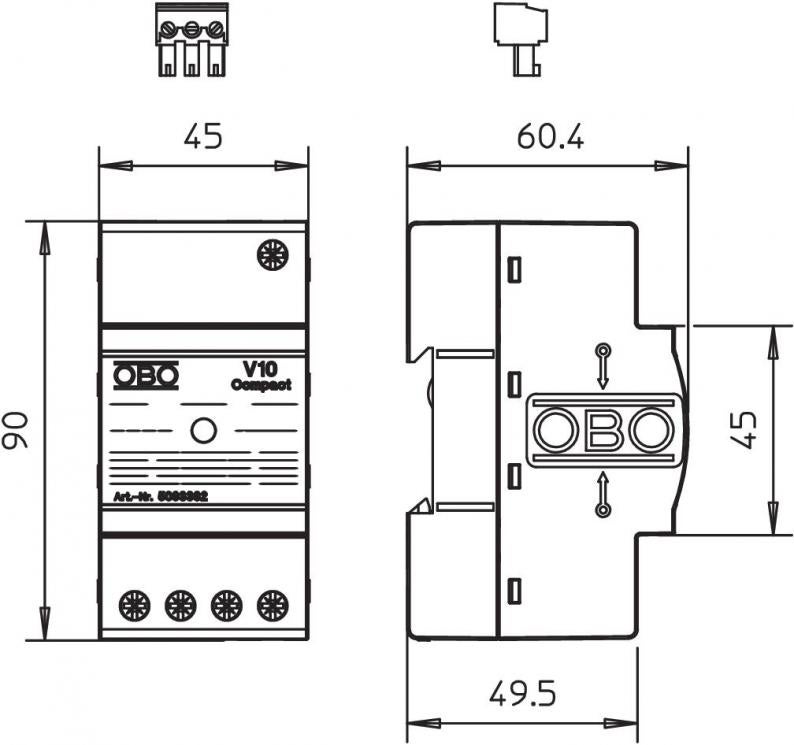

| Dimension | 255V |
Tilslutningsmuligheder
| Ledertværsnit fleksibel (fintrådet) min. | 2,5 mm² |
|---|---|
| Ledertværsnit fleksibel (fintrådet) maks. | 10 mm² |
| FM-kontakter | Skiftekontakt |
| Afledt stødstrøm (8/20 µs) [i alt] | 60 kA |
| Ledertværsnit, fast (én-/flertrådet) mm | 2,5 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 10 mm² |
Miljødata
| Emballage uden kunststof | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 1,06 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,06 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
