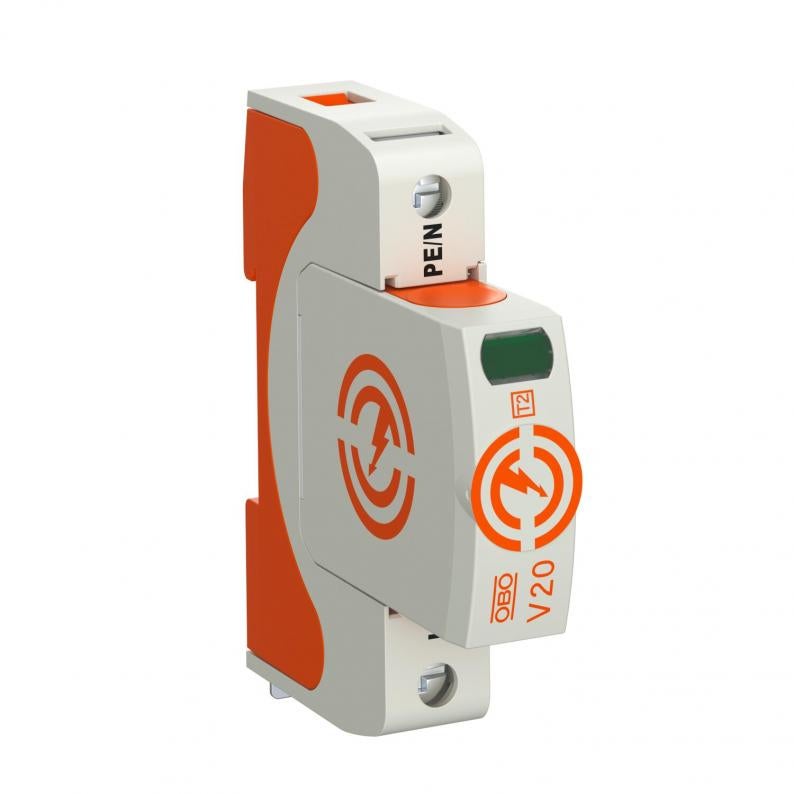

Overspændingsafleder V20, 1-polet 550 V

Overspændingsafleder V20, 1-polet 550 V

Type V20-1-550
Vare-nr. 5095211
EAN 4012196159956
Vis alle versioner
Vare-nr. / Type
Maks. vedvarende spænding AC
Polernes udførelse

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Overspændingsafleder type 2

• Til overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningevne indtil 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar afleder med afbryder og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0
• FS-varianterne har en potentialfri skiftekontakt til fjernindikering

Anvendelse: potentialudligning i hoved- og underfordelinger.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5 års garanti
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • EurAsian Conformity
  • Beskyttelsesenhed iht. DIN EN 61643-11 eller IEC 61643-11
  • Overgang fra LPZ 1 til 2
  • Installation electrotechnical expertise
  • CO₂-fodspor (PCF)
  • Emballage uden kunststof
  • Emballage udelukkende af genbrugspap

Tekniske data

Teknisk data

Poltal1
NetformØvrige
UdblæsendeNej
Indikering på komponentoptisk
KapslingsklasseIP20
Maks. vedvarende spænding (L-N)550 V
Nominel afledningsstødstrøm (8/20 µs) [L-N]20 kA
Husets materiale overspændingsbeskyttelseskomponenterPA UL 94 V-0
Maksimal afledningsstødstrøm (8/20 μs) [L-N]40 kA
FjernsignaleringNej
Kontrolklasse type 2Ja
Nominel spænding AC (50 / 60 Hz)400 V
Integreret forsikringNej
Beskyttelsesniveau [L-N]≤2,4
Maks. vedvarende spænding AC550 V
Nominel afledningsstødstrøm (8/20 µs)15 kA
Polernes udførelse1
MonteringstypeDIN-skinne 35 mm
Maks. overstrømsbeskyttelse på netsiden160 A gL/gG
Restspændring [L-N] @ 5 kA2,1 kV
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden50 kA eff
Restspændring [L-N] @ 1 kA1,7 kV
TOV-spænding [L-N] - withstand mode - 5 s700 V
TOV-spænding [L-N] - fail safe mode - 120 min915 V
SPD iht. UL 1449Type 4
Minimumafstand1,5 mm
GodkendelserUL
KortslutningsfastJa
Netform TNJa
Netform TN-CJa
Netform TN-C-SJa
Netform TN-SJa
Netform TTJa
ROHS-medholdeligJa
Driftstemperatur min.-40 °C
Driftstemperatur maks.80 °C
Drejningsmoment4 Nm
SPD iht. IEC 61643-1class II
SPD iht. EN 61643-11Type 2
Maksimal afledningsstødstrøm (8/20 μs)40 kA
Reaktionstid<25 ns
Maks. forsikring160 A
Temperaturanvendelsesområde min.-40 °C
Temperaturanvendelsesområde maks.80 °C
Dimension550V
Luftfugtighed maks.95 %
Luftfugtighed min.5 %

Tilslutningsmuligheder

Ledertværsnit fleksibel (fintrådet) min.1,5 mm²
Ledertværsnit fleksibel (fintrådet) maks.35 mm²
Afledt stødstrøm (8/20 µs) [i alt]40 kA
Ledertværsnit fleksibel (fintrådet) min.16 AWG
Ledertværsnit fleksibel (fintrådet) maks.2 AWG
Ledertværsnit, fast (én-/flertrådet) mm1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.35 mm²
Ledertværsnit, fast (én-/flertrådet) mm16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.2 AWG

Miljødata

Emballage udelukkende af genbrugspapja
Emballage uden kunststofja
CO2 fodaftryk (GWP) fra vugge til port0,59 kg CO2e / 1 Styk
CO₂ Footprint (GWP)0,59 kg CO₂e
Beregningsdato CO2-værdi2025-05-21T00:00:00.000+0200
Declared UnitStyk
Declared Unit Quantity1
