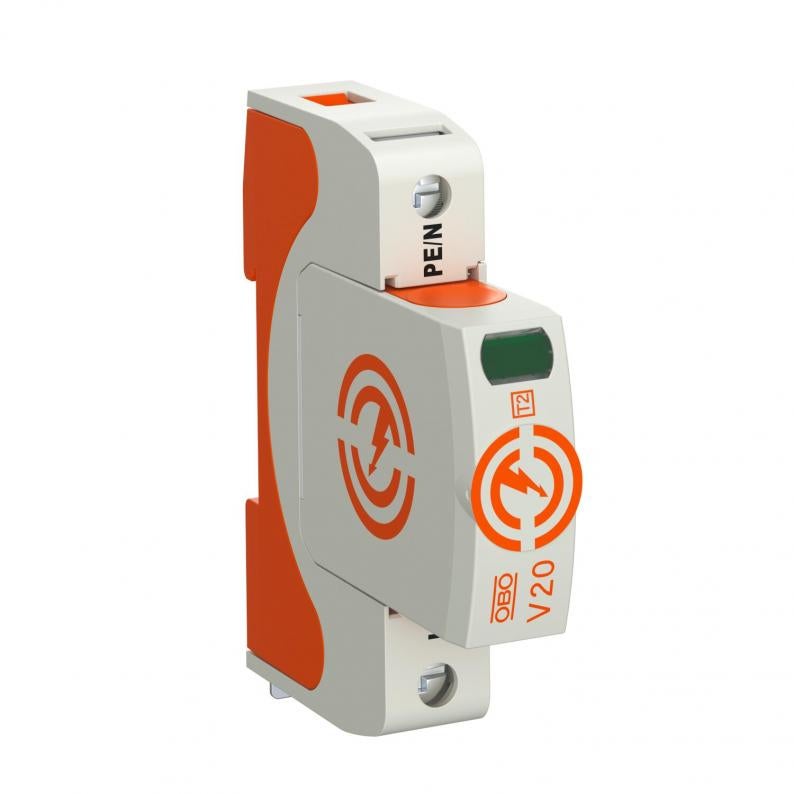

Overspændingsafleder V20, 1-polet 75V

Type V20-1-75

Vare-nr. 5095141

EAN 4012196159727

Datablad (PDF)

REACH Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

5095141 / V20-1-75

Kapslingsklasse

IP20

Maks. vedvarende spænding AC

75 V

Polernes udførelse

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Overspændingsafleder type 2

• Til overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningevne indtil 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar afleder med afbryder og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0
• FS-varianterne har en potentialfri skiftekontakt til fjernindikering

Anvendelse: potentialudligning i hoved- og underfordelinger.

Tekniske data

Teknisk data

Poltal	1
Netform	Øvrige
Udblæsende	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Maks. vedvarende spænding (L-N)	75 V
Nominel afledningsstødstrøm (8/20 µs) [L-N]	20 kA
Husets materiale overspændingsbeskyttelseskomponenter	PA UL 94 V-0
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	40 kA
Fjernsignalering	Nej
Kontrolklasse type 2	Ja
Nominel spænding AC (50 / 60 Hz)	60 V
Integreret forsikring	Nej
Beskyttelsesniveau [L-N]	≤0,5
Maks. vedvarende spænding AC	75 V
Nominel afledningsstødstrøm (8/20 µs)	20 kA
Polernes udførelse	1
Monteringstype	DIN-skinne 35 mm
Maks. overstrømsbeskyttelse på netsiden	160 A gL/gG
Restspændring [L-N] @ 5 kA	0,4 kV
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	25 kA
Restspændring [L-N] @ 1 kA	0,3 kV
TOV-spænding [L-N] - withstand mode - 5 s	90 V
TOV-spænding [L-N] - fail safe mode - 120 min	115 V
SPD iht. UL 1449	Type 4
Minimumafstand	1,5 mm
Godkendelser	VDE, KEMA, UL, ÖVE
Kortslutningsfast	Ja
Netform TN	Ja
Netform TN-C	Ja
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
ROHS-medholdelig	Ja
Driftstemperatur min.	-40 °C
Driftstemperatur maks.	80 °C
Drejningsmoment	4 Nm
SPD iht. IEC 61643-1	class II
SPD iht. EN 61643-11	Type 2
Maksimal afledningsstødstrøm (8/20 μs)	40 kA
Reaktionstid	<25 ns
Maks. forsikring	160 A
Temperaturanvendelsesområde min.	-40 °C
Temperaturanvendelsesområde maks.	80 °C
Dimension	75V
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %

Tilslutningsmuligheder

Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit fleksibel (fintrådet) maks.	35 mm²
Afledt stødstrøm (8/20 µs) [i alt]	40 kA
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit fleksibel (fintrådet) maks.	2 AWG
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG

Miljødata

Emballage udelukkende af genbrugspap	ja
Emballage uden kunststof	ja

CO2 fodaftryk (GWP) fra vugge til port	0,59 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	0,59 kg CO₂e
Beregningsdato CO2-værdi	2025-05-21T00:00:00.000+0200
Declared Unit	Styk
Declared Unit Quantity	1
