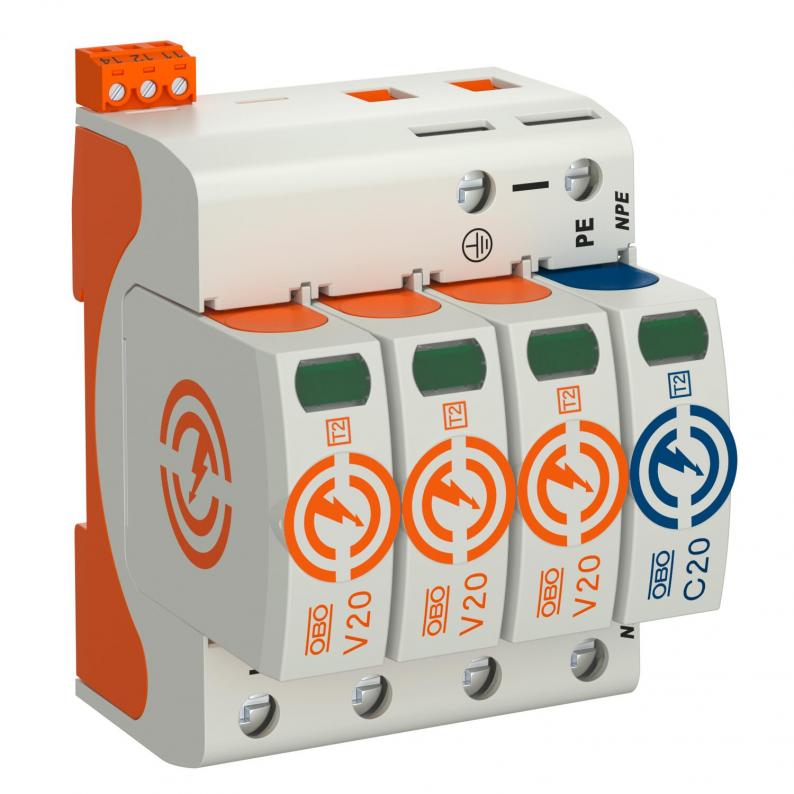

Overspændingsafleder V20, 3-polet+NPE og FS 280 V

Overspændingsafleder V20, 3-polet+NPE og FS 280 V

Type V20-3+NPE+FS-280
Vare-nr. 5095333
EAN 4012196163427
Vis alle versioner
Vare-nr. / Type
Maks. vedvarende spænding AC
Polernes udførelse

min. salgsenhed: 1 Styk

Styk

Beskrivelse

Overspændingsafleder type 2

• Til overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningevne indtil 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar afleder med afbryder og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0
• FS-varianterne har en potentialfri skiftekontakt til fjernindikering

Anvendelse: potentialudligning i hoved- og underfordelinger.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Østrig
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • KEMA-KEUR, Holland
  • 5 års garanti
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • EurAsian Conformity
  • Regulatory Compliance Mark - Overensstemmelseserklæring for Australien/New Zealand
  • Beskyttelsesenhed iht. DIN EN 61643-11 eller IEC 61643-11
  • Overgang fra LPZ 1 til 2
  • Installation electrotechnical expertise
  • Fjernsignalering
  • CO₂-fodspor (PCF)
  • Emballage uden kunststof
  • Emballage udelukkende af genbrugspap

Tekniske data

Teknisk data

Poltal4
NetformØvrige
UdblæsendeNej
Indikering på komponentoptisk
KapslingsklasseIP20
Maks. vedvarende spænding (L-N)280 V
Maks. vedvarende spænding (N-PE)255 V
Nominel afledningsstødstrøm (8/20 µs) [L-N]20 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]40 kA
Husets materiale overspændingsbeskyttelseskomponenterPA UL 94 V-0
Maksimal afledningsstødstrøm (8/20 μs) [L-N]40 kA
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]60 kA
FjernsignaleringJa
Kontrolklasse type 2Ja
Nominel spænding AC (50 / 60 Hz)230 V
Integreret forsikringNej
Beskyttelsesniveau [L-N]≤1,3
Maks. vedvarende spænding AC280 V
Nominel afledningsstødstrøm (8/20 µs)20 kA
Polernes udførelse3+N/PE
MonteringstypeDIN-skinne 35 mm
Maks. overstrømsbeskyttelse på netsiden160 A gL/gG
Restspændring [L-N] @ 5 kA1 kV
Skifteeffekt AC230 V; 0,5 A
Skifteeffekt DC230 V; 0,1 A / 75 V; 0,5 A
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden50 kA eff
Restspændring [L-N] @ 1 kA0,8 kV
TOV-spænding [L-N] - withstand mode - 5 s335 V
TOV-spænding [L-N] - fail safe mode - 120 min440 V
TOV-spænding [N-PE] - withstand mode - 200 ms1200 V
SPD iht. UL 1449Type 4
Minimumafstand1,5 mm
GodkendelserVDE, KEMA, UL, ÖVE
KortslutningsfastJa
Netform TNJa
Netform TN-C-SJa
Netform TN-SJa
Netform TTJa
ROHS-medholdeligJa
Driftstemperatur min.-40 °C
Driftstemperatur maks.80 °C
Drejningsmoment4 Nm
SPD iht. IEC 61643-1class II
SPD iht. EN 61643-11Type 2
Maksimal afledningsstødstrøm (8/20 μs)40 kA
Følgestrømundertrykkelse (eff) [N-PE]0,1 kA
Reaktionstid<25 ns
Maks. forsikring160 A
Temperaturanvendelsesområde min.-40 °C
Temperaturanvendelsesområde maks.80 °C
Dimension280V
Luftfugtighed maks.95 %
Luftfugtighed min.5 %

Tilslutningsmuligheder

Ledertværsnit fleksibel (fintrådet) min.1,5 mm²
Ledertværsnit fleksibel (fintrådet) maks.35 mm²
FM-kontakterSkiftekontakt
Tilslutningstværsnit FM-klemmer min.0,5 mm²
Tilslutningstværsnit FM-klemmer maks.1,5 mm²
Tilslutningstværsnit FM-klemmer min.21 AWG
Tilslutningstværsnit FM-klemmer maks.16 AWG
Afledt stødstrøm (8/20 µs) [i alt]60 kA
Ledertværsnit fleksibel (fintrådet) min.16 AWG
Ledertværsnit fleksibel (fintrådet) maks.2 AWG
Ledertværsnit, fast (én-/flertrådet) mm1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.35 mm²
Ledertværsnit, fast (én-/flertrådet) mm16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.2 AWG
Fælles beskyttelsesniveau [L-PE]1,5 kV

Miljødata

Emballage udelukkende af genbrugspapja
Emballage uden kunststofja
CO2 fodaftryk (GWP) fra vugge til port1,8529 kg CO2e / 1 Styk
CO₂ Footprint (GWP)1,8529 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared UnitStyk
Declared Unit Quantity1
