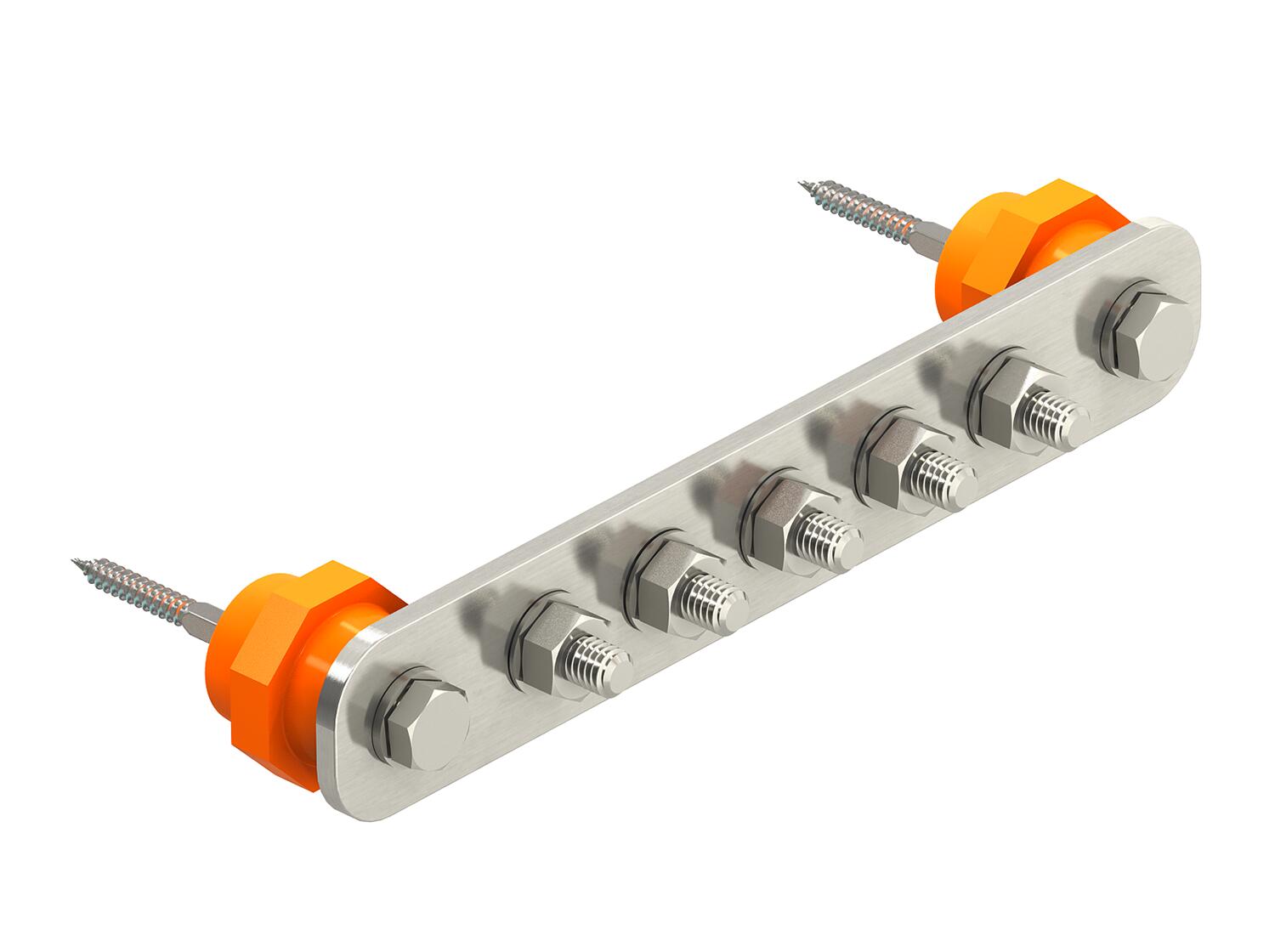

Potentialudligningsskinne BigBar til industrianvendelse
Type 1802 5 VA
Vare-nr. 5015854
EAN 4012195002277
Vare-nr. / Type
Længde
Bredde
Højde
Antal tilslutninger
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
Hovedpotentialudligning iht. DIN VDE 0100og del 410 og del 540 samt lynbeskyttelses-potentialudligning VDE 0185-305 (IEC 62305)
• Isolatorfødder
• hurtig og nem montering af tilslutningsledningerne vha. låseskruer M10
• Varianter af rustfrit stål (V2A) egnet til udendørs anvendelse
• komplet med dyvel og skruer til vægmontering
• med fjederskive (DIN 137) til skruesikring mod, at skruerne løsner sig selv (kræves f.eks. inden for industri og ex-områder)
• Isolatorfødder
• hurtig og nem montering af tilslutningsledningerne vha. låseskruer M10
• Varianter af rustfrit stål (V2A) egnet til udendørs anvendelse
• komplet med dyvel og skruer til vægmontering
• med fjederskive (DIN 137) til skruesikring mod, at skruerne løsner sig selv (kræves f.eks. inden for industri og ex-områder)
Tekniske data

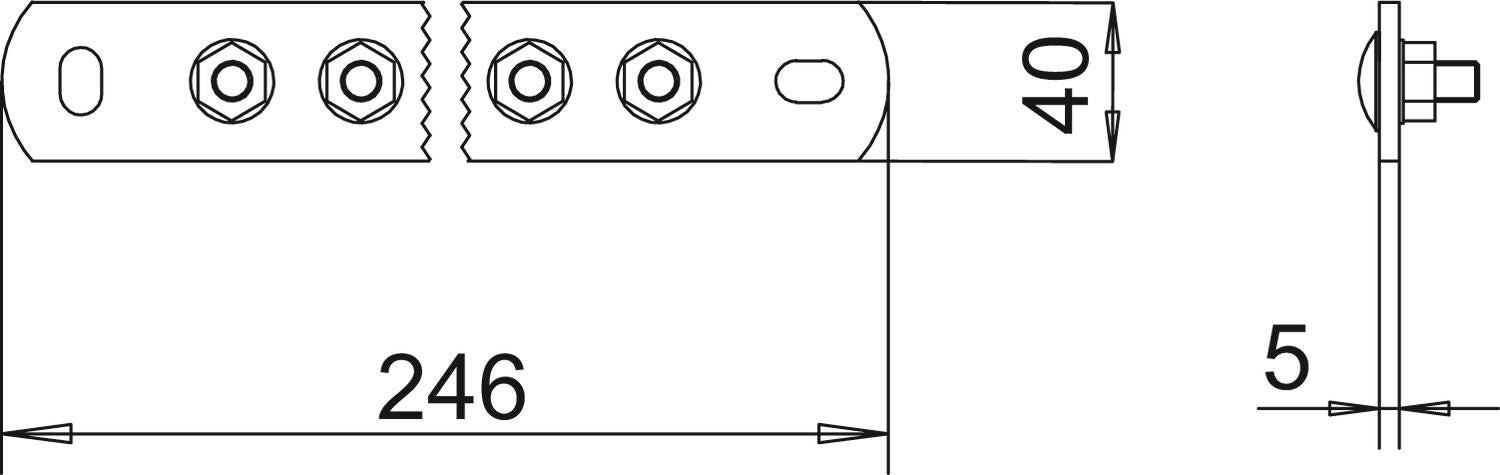

Dimensioner
| Længde | 246 mm |
|---|---|
| Bredde | 40 mm |
| Højde | 5 mm |
Teknisk data
| Antal tilslutninger | 5 |
|---|---|
| Isolator | Ja |
| Antal tilslutning rundleder i alt | 5 |
| Antal tilslutning rundleder 8 mm | 0 |
| Antal tilslutning rundleder 10 mm | 0 |
| Antal tilslutning rundleder 8-10 mm | 0 |
| Antal tilslutning fladleder indtil 30 mm | 0 |
| Antal tilslutning fladleder indtil 40 mm | 0 |
| Antal tilslutning ledning indtil 6 mm² stiv | 0 |
| Antal tilslutning ledning indtil 16 mm² stiv | 0 |
| Antal tilslutning ledning indtil 25 mm² stiv | 0 |
| Antal tilslutning ledning indtil 95 mm² stiv | 0 |
| Kontaktskinnens materiale | Rustfrit stål (V2A) |
| Klemmens materiale | Rustfrit stål (V2A) |
| Udførelse | kun klemme |
| Lynstrømsbæreevne | H/100 kA |
| ROHS-medholdelig | Ja |
| Konstruktion | Opbygning modul |
| Dimension | 5xM10 |
| Materiale | Rustfrit stål 1.4301 |
| Produktserie | Ex |
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 3,6271 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 3,6271 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 5015880
Dækplade til potentialudligningsskinne BigBarType
1802 AH 5
min. salgsenhed: 1 Styk
1Styk
Styk
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (3)
Erklæringer (4)
Vejledninger og hjælp (1)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Højde
Antal tilslutninger
Vare-nr.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
1802 DC 5+5 VA
605
40
85
10
5015876
Længde
Højde
Antal tilslutninger
1802 5 VA
Vare-nr.
5015854
Længde
246
Bredde
40
Højde
5
Antal tilslutninger
5
1802 10 VA
Vare-nr.
5015866
Længde
408,5
Bredde
40
Højde
5
Antal tilslutninger
10
1802 DC 5+5 VA
Vare-nr.
5015876
Længde
605
Bredde
40
Højde
85
Antal tilslutninger
10
