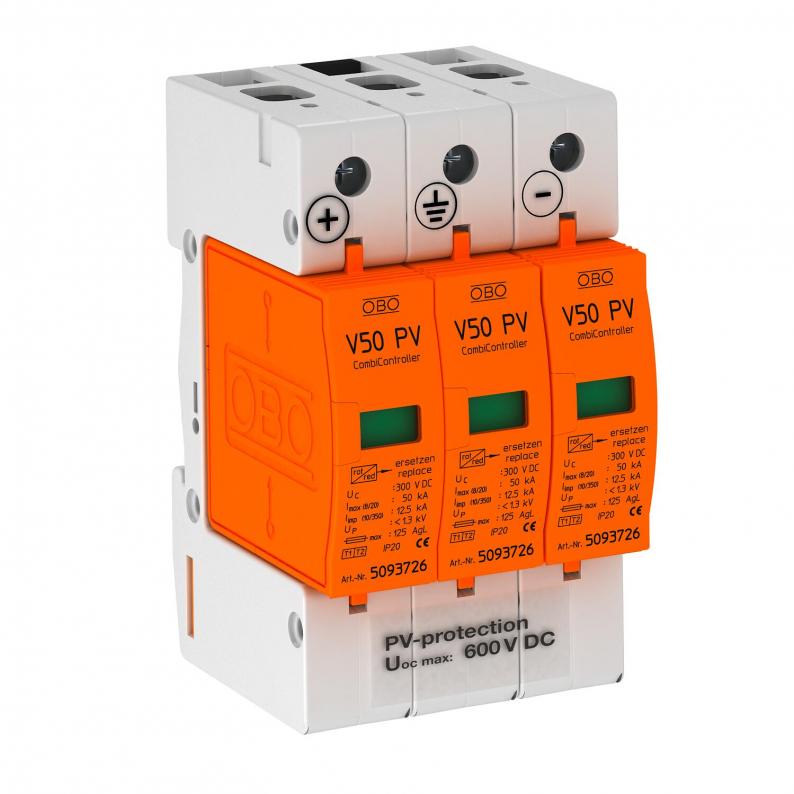

Solcelle-kombiafleder V50, 600V DC
Type V50-B+C 3-PH600
Vare-nr. 5093623
EAN 4012195478546
Vare-nr. / Type
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
V50-kombiafleder type 1+2 til PV-anlæg
• Komplet enhed af stikbar varistor-afleder med afbryder
• Fejlresistent Y-kreds iht. VDE 0100-712 (EN 50539-12)
• Overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne indtil 12,5 kA (10/350) og 50 kA (8/20) pr. pol
• Lavt DC-beskyttelsesniveau: < 2,6 KV og Uoc maks = 600 V DC
• Med optisk funktionsindikator til anvendelse i fordelerhuse
Anvendelse: Solcelle-anlæg med lynbeskyttelsesanlæg.
• Komplet enhed af stikbar varistor-afleder med afbryder
• Fejlresistent Y-kreds iht. VDE 0100-712 (EN 50539-12)
• Overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne indtil 12,5 kA (10/350) og 50 kA (8/20) pr. pol
• Lavt DC-beskyttelsesniveau: < 2,6 KV og Uoc maks = 600 V DC
• Med optisk funktionsindikator til anvendelse i fordelerhuse
Anvendelse: Solcelle-anlæg med lynbeskyttelsesanlæg.
Tekniske data
Teknisk data
| Netform | DC |
|---|---|
| Udblæsende | Nej |
| Indikering på komponent | optisk |
| Kapslingsklasse | IP20 |
| Nominel afledningsstødstrøm (8/20 µs) [L-N] | 30 kA |
| Fjernsignalering | Nej |
| Lynstødstrøm (10/350 μs) | 12,5 kA |
| Maks. vedvarende spænding DC | 600 V |
| Nominel afledningsstødstrøm (8/20 µs) | 30 kA |
| Polernes udførelse | 3 |
| Monteringstype | DIN-skinne 35 mm |
| Egnet til udendørs brug | Nej |
| Maks. overstrømsbeskyttelse på netsiden | 125 |
| Udførelse | 3-polet til PV-systemer |
| Netform DC | Ja |
| Netform IT | Nej |
| Netform TN | Nej |
| Netform TN-C | Nej |
| Netform TN-C-S | Nej |
| Netform TN-S | Nej |
| Netform TT | Nej |
| Netform øvrige | Nej |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | class I+II |
| SPD iht. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal afledningsstødstrøm (8/20 μs) | 50 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 125 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Dimension | 600V DC |
| Produktserie | PV-ÜSS |
Tilslutningsmuligheder
| Afledt stødstrøm (8/20 µs) [i alt] | 30 kA |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 2,5 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballage uden kunststof | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 1,0101 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,0101 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
