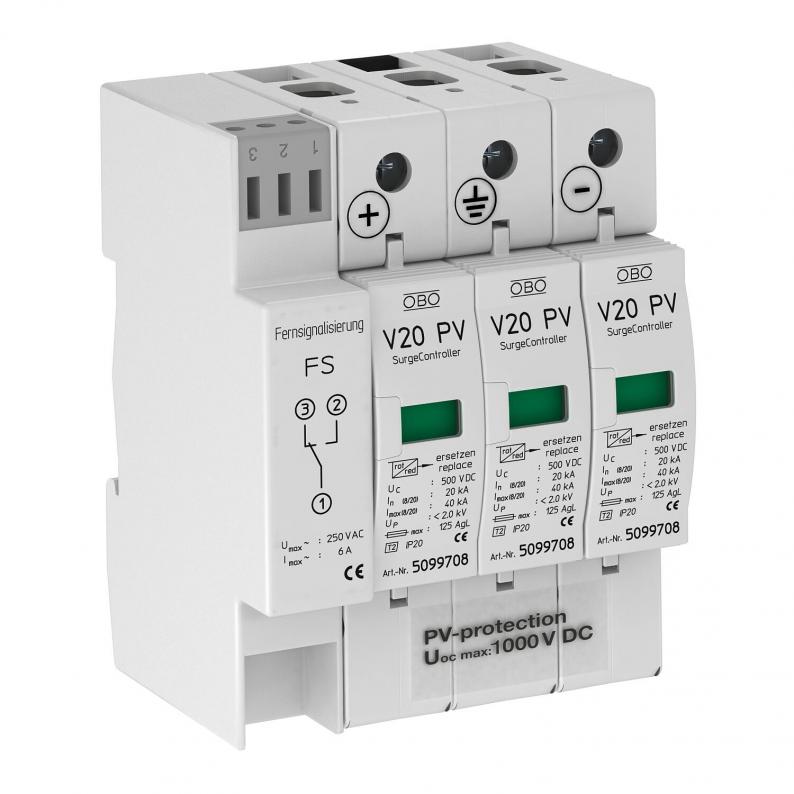

Solcelle-overspændingsbeskyttelse V20, 1000 V DC med fjernindikering
Type V20-C 3PHFS-1000
Vare-nr. 5094574
EAN 4012195648482
Vare-nr. / Type
Polernes udførelse
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse
V20-overspændingsafleder type 2 til PV-anlæg med FS-kontakt som potentialfri veksler
• Komplet enhed af stikbar varistor-afleder med afbryder
• Fejlresistent Y-kreds iht. VDE 0100-712 (EN 50539-12)
• Overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 kontrolleret iht. EN 50539-11 (VDE / KEMA)
• Afledningsevne indtil 40 kA (8/20) pr. pol
• Lavt DC-beskyttelsesniveau: < 4,0 kV og Uoc maks = 1000V DC
• med optisk funktionsindikator til anvendelse i fordeler huse
Anvendelse: Solcelle-anlæg uden eller med separat lynbeskyttelsesanlæg
• Komplet enhed af stikbar varistor-afleder med afbryder
• Fejlresistent Y-kreds iht. VDE 0100-712 (EN 50539-12)
• Overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 kontrolleret iht. EN 50539-11 (VDE / KEMA)
• Afledningsevne indtil 40 kA (8/20) pr. pol
• Lavt DC-beskyttelsesniveau: < 4,0 kV og Uoc maks = 1000V DC
• med optisk funktionsindikator til anvendelse i fordeler huse
Anvendelse: Solcelle-anlæg uden eller med separat lynbeskyttelsesanlæg
Tekniske data
Teknisk data
| Netform | Øvrige |
|---|---|
| Udblæsende | Nej |
| Indikering på komponent | optisk |
| Kapslingsklasse | IP20 |
| Fjernsignalering | Ja |
| Kontrolklasse type 2 | Ja |
| Maks. vedvarende spænding DC | 1000 V |
| Nominel afledningsstødstrøm (8/20 µs) | 20 kA |
| Polernes udførelse | 3 |
| Monteringstype | DIN-skinne 35 mm |
| Egnet til udendørs brug | Nej |
| Maks. overstrømsbeskyttelse på netsiden | 125 |
| Udførelse | 3-polet til Solcelle-systemer med FS |
| Netform DC | Ja |
| ROHS-medholdelig | Ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | class II |
| SPD iht. EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maksimal afledningsstødstrøm (8/20 μs) | 40 kA |
| Reaktionstid | <25 ns |
| Maks. forsikring | 125 A |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Dimension | 1000V DC |
| Produktserie | PV-ÜSS |
Tilslutningsmuligheder
| FM-kontakter | Skiftekontakt |
|---|---|
| Ledertværsnit, fast (én-/flertrådet) mm | 2,5 mm² |
| Ledertværsnit, fast (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballage uden kunststof | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 1,0344 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,0344 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
