starQuick-bøjle
Type SQ-15 LGR
|Item no. 2146096
|EAN 4012195595472
Item no. / Type
Nominel størrelse
This item is a discontinued product!
You can find the successor product here.
Smallest selling unit: 100 Styk
100Styk
Styk
Description
Højt belastbar bøjle til optag af elektriske og sanitetsrør af plast og metal samt elinstallationsrør Quick-Pipe. Universelle fastgøringsmuligheder på væg, loft og ståkonstruktioner indendørs og udendørs. Fleksibelt spændeområde på flere millimetre. Rørmontering uden brug af værktøj. Kan opstilles ved siden af hinanden indtil Ø 28 mm, også med OBO Quick- eller starQuick-bøjle. Kan kombineres med dobbeltholder for høje belastningsværdier. Kan monteres på profilskinne for variable afstande og bøjleantal.
Technical data

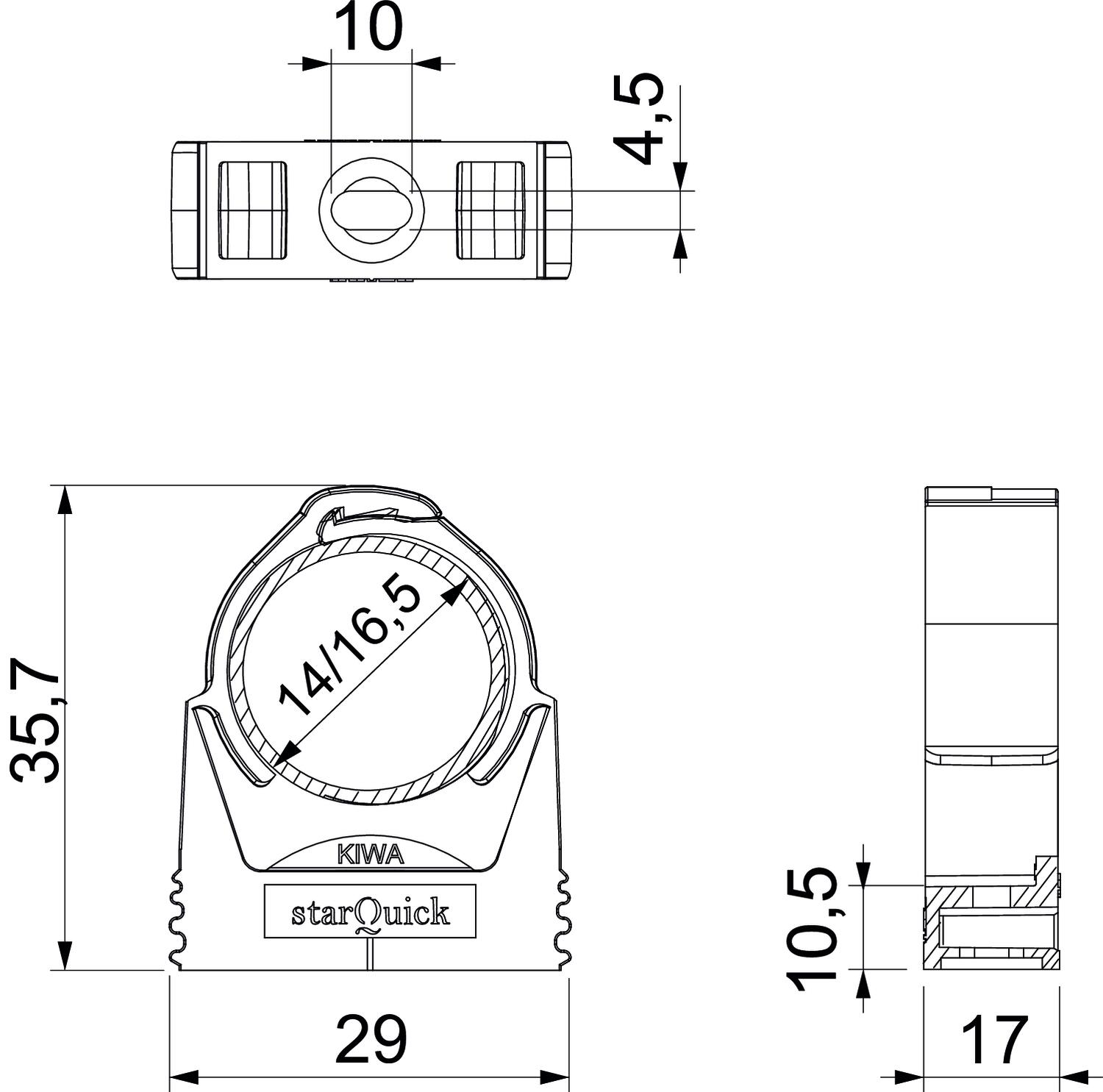

Dimensioner
| Mål A | 29 mm |
|---|---|
| Mål B | 17 mm |
| Mål H | 35,7 mm |
| Mål F | 4,5 mm |
| Mål h | 10,5 mm |
| Mål e | 10 mm |
Teknisk data
| Nominel størrelse | 15-16 |
|---|---|
| Halogenfri | Ja |
| UV-bestandig | Ja |
| Kan rækkemonteres | Ja |
| Lukket | Ja |
| Antal kabler/rør | 1 |
| Brudlast | 0,6 kN |
| Med indlæg | Nej |
| Fastgørelsesmåde | Skruehul |
| ROHS-medholdelig | Ja |
| Spændområde D min. | 14 mm |
| Spændområde D maks. | 16,5 mm |
| Brandhæmmede | iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C |
| Dimension | 14-16,5mm |
| Materiale | Polyamid |
| Farve | lysgrå; RAL 7035 |
| Produktserie | Quick-spændebånds-række |
Downloads
0 selected
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (4)
Certifikater (1)
Produktbilleder (2)
3D-data downloads (1)
Variants
Type
Nominel størrelse
Item no.
SQ-15 LGR
15-16
2146096
SQ-25 LGR
25-28
2146207
SQ-32 LGR
32-35
2146258
