Stikbar dataledningsbeskyttelse, 2-polet, indirekte jording, 5 V

Stikbar dataledningsbeskyttelse, 2-polet, indirekte jording, 5 V

Type PDP-2-5-I
|
Item no. 5080309
|
EAN 4012196741946
Show all variants
Item no. / Type
Maks. vedvarende spænding AC
Maks. vedvarende spænding DC

Smallest selling unit: 1 Styk

Styk

Description

Stikbar dataledningsbeskyttelse type 1+2/D1+C2 til anvendelse inden for måle-, styre- og reguleringsteknik

• Beskyttelsesenhed til flerleder-systemer
• Indirekte jordafskærmning
• Frekvensområde indtil 100 MHz
• Jording via topskinne eller tilslutningsledning muligt
• Lille bredde på 12,5 mm
• Høj anlægsdisponibilitet - ingen signalafbrydelse uden beskyttelsesmodul

Anvendelse: Universel lyn- og overspændingsbeskyttelse til dataoverføringsapparater inden for MSR-teknikken.
  • 5 års garanti
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • Måle, styre-og reguleringsanlæg
  • Overgang fra LPZ 0 til 2.
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)

Technical data

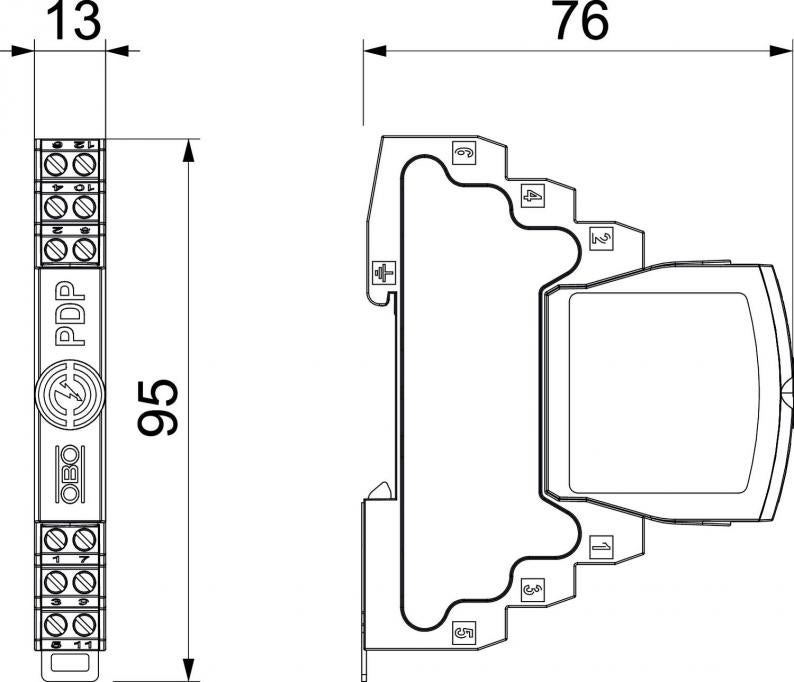

Dimensioner

Længde76 mm
Bredde13 mm
Højde95 mm

Teknisk data

Antal poler2
Længdemodstand1.2 ± 5%
Indikering på komponentIngen
StiksystemKlemme
Beskyttelsesniveau leder - leder100 V
Beskyttelsesniveau leder - jord1600 V
KapslingsklasseIP20
KontrolstandardIEC 61643-21
Seriemodstand pr. leder1,2 Ω ± 5%
Nominel afledt stødstrøm In efter C2 (total)20 kA
Kapacitet (leder-leder)≤30 pF
Kapacitet (leder-jord)≤30 pF
Jording via:Tilslutningsledning/DIN-skinne
Montering indgang/udgangSkrueklemmer
Skærm tilslutningJa
Afskærmningindirekte
Stødstrømstyrke leder - leder10 kV / 5 kA
Stødstrømstyrke leder - jord10 kV / 5 kA
Samlet stødstrøm (10/350)2,5 kA
Samlet stødstrøm (8/20)20 kA
Beskyttelsesniveau skærm - jord (S-PE)1300 V
Nominel belastningsstrøm DC0,6 A
Nominel belastningsstrøm AC0,425 A
Maks. vedvarende spænding AC4,2 V
Maks. vedvarende spænding DC6 V
Nominel afledningsstødstrøm (8/20 µs)10 kA
Grænsefrekvens100 MHz
Udførelse2-polet
SPD iht. IEC 61643-21Klasse I+II / D1+C2
KategorieType 1+2 / D1+C2
ROHS-medholdeligJa
SPD iht. IEC 61643-1class I+II
SPD iht. EN 61643-11Type 1+2
LPZ0→2
Impulsstrøm2,5 kA
Indskydningsdæmpning (Insertion loss)≤3 dB
Tilslutningstværsnit, massiv maks.2,5 mm²
Tilslutningstværsnit, flertrådet min.0,14 mm²
Tilslutningstværsnit, flertrådet maks.2,5 mm²
Temperaturanvendelsesområde min.-40 °C
Temperaturanvendelsesområde maks.80 °C
Dimension5V

Tilslutningsmuligheder

Tilslutningstværsnit, massiv min.0,14 mm²
Tilslutningstværsnit, fleksibel min.0,14 mm²
Tilslutningstværsnit fleksibel maks.1,5 mm²

Environmental Data

CO2 fodaftryk (GWP) fra vugge til port0,4264 kg CO2e / 1 Styk
CO₂ Footprint (GWP)0,4264 kg CO₂e
Beregningsdato CO2-værdi2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Styk
Declared Unit Quantity (LCA)1

Downloads

0 selected

Datablad (1)
Kataloger & brochurer (4)
(2)
Vejledninger og hjælp (3)
Produktbilleder (2)
3D-data downloads (1)

Variants

Maks. vedvarende spænding AC
Maks. vedvarende spænding DC
PDP-2-5-I
Item no.
5080309
Antal poler
2
Stiksystem
Klemme
Maks. vedvarende spænding AC
4,2
Maks. vedvarende spænding DC
6
Udførelse
2-polet
PDP-2-12-I
Item no.
5080311
Antal poler
2
Stiksystem
Klemme
Maks. vedvarende spænding AC
12
Maks. vedvarende spænding DC
16
Udførelse
2-polet
PDP-2-24-I
Item no.
5080313
Antal poler
2
Stiksystem
Klemme
Maks. vedvarende spænding AC
21
Maks. vedvarende spænding DC
30
Udførelse
2-polet
PDP-2-48-I
Item no.
5080315
Antal poler
2
Stiksystem
Klemme
Maks. vedvarende spænding AC
37
Maks. vedvarende spænding DC
52
Udførelse
2-polet
