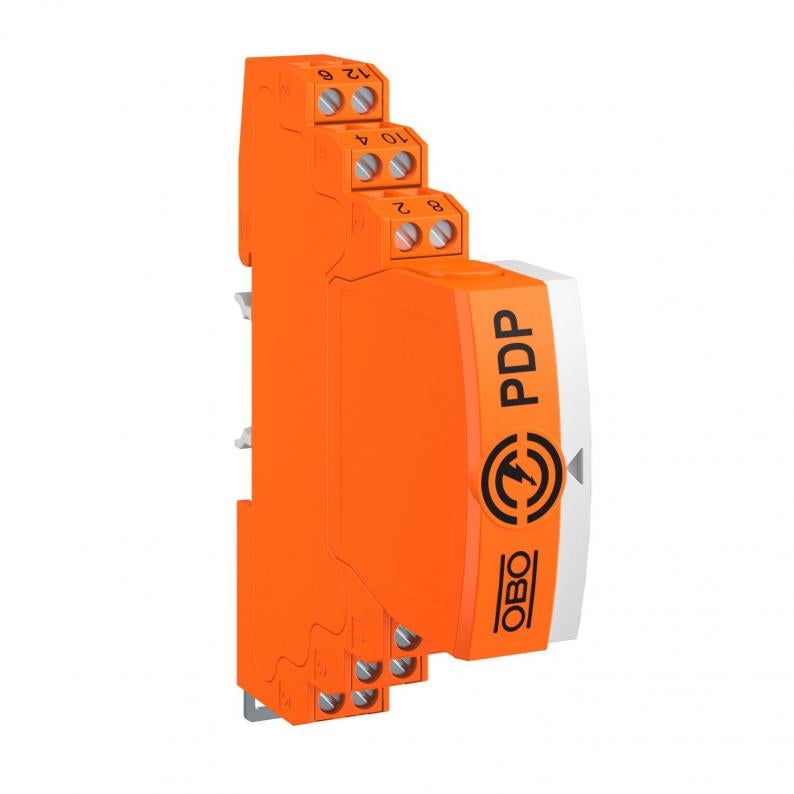

Stikbar dataledningsbeskyttelse, 2x2-polet, direkte jording, med OS, 5 V
Type PDP-2x2-5-D-OS
|Item no. 5080357
|EAN 4012196742240
Item no. / Type
Maks. vedvarende spænding AC
Maks. vedvarende spænding DC
Smallest selling unit: 1 Styk
1Styk
Styk
Description
Stikbar dataledningsbeskyttelse type 1+2/D1+C2 til anvendelse inden for måle-, styre- og reguleringsteknik
• Beskyttelsesenhed til flerleder-systemer
• Direkte jordafskærmning
• Frekvensområde indtil 100 MHz
• Jording via topskinne eller tilslutningsledning muligt
• Lille bredde på 17,5 mm
• Høj anlægsdisponibilitet - ingen signalafbrydelse uden beskyttelsesmodul
• Med optisk signalisering og mulighed for fjernsignalisering via spændingsforsyningen PDS-PS
Anvendelse: Universel lyn- og overspændingsbeskyttelse til dataoverføringsapparater inden for MSR-teknikken.
• Beskyttelsesenhed til flerleder-systemer
• Direkte jordafskærmning
• Frekvensområde indtil 100 MHz
• Jording via topskinne eller tilslutningsledning muligt
• Lille bredde på 17,5 mm
• Høj anlægsdisponibilitet - ingen signalafbrydelse uden beskyttelsesmodul
• Med optisk signalisering og mulighed for fjernsignalisering via spændingsforsyningen PDS-PS
Anvendelse: Universel lyn- og overspændingsbeskyttelse til dataoverføringsapparater inden for MSR-teknikken.
Technical data

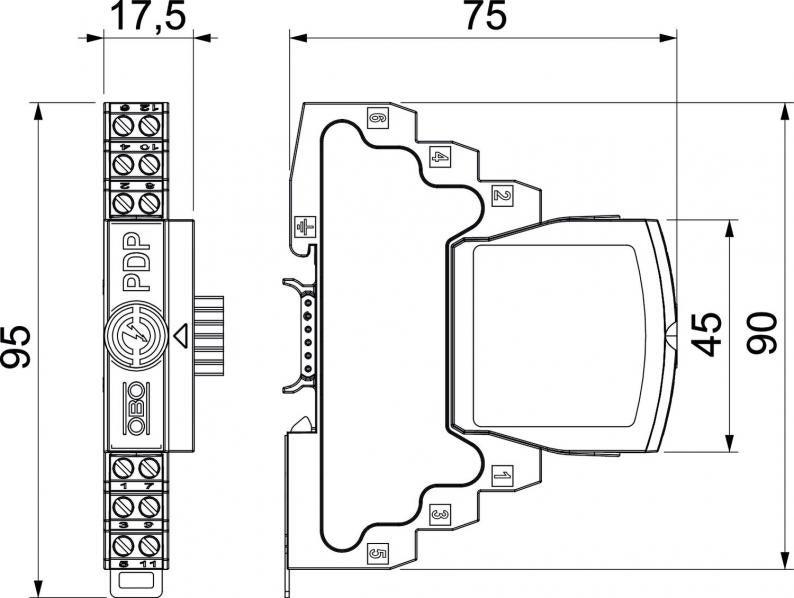

Dimensioner
| Længde | 75 mm |
|---|---|
| Bredde | 17,5 mm |
| Højde | 95 mm |
Teknisk data
| Antal poler | 4 |
|---|---|
| Længdemodstand | 1.2 ± 5% |
| Indikering på komponent | Ingen |
| Stiksystem | Klemme |
| Beskyttelsesniveau leder - leder | 100 V |
| Beskyttelsesniveau leder - jord | 850 V |
| Kapslingsklasse | IP20 |
| Kontrolstandard | IEC 61643-21 |
| Seriemodstand pr. leder | 1,2 Ω ± 5% |
| Nominel afledt stødstrøm In efter C2 (total) | 20 kA |
| Kapacitet (leder-leder) | ≤30 pF |
| Kapacitet (leder-jord) | ≤30 pF |
| Jording via: | Tilslutningsledning/DIN-skinne |
| Montering indgang/udgang | Skrueklemmer |
| Skærm tilslutning | Ja |
| Afskærmning | direkte |
| Stødstrømstyrke leder - leder | 10 kV / 5 kA |
| Stødstrømstyrke leder - jord | 10 kV / 5 kA |
| Samlet stødstrøm (10/350) | 5 kA |
| Samlet stødstrøm (8/20) | 20 kA |
| Nominel belastningsstrøm DC | 0,6 A |
| Nominel belastningsstrøm AC | 0,425 A |
| Maks. vedvarende spænding AC | 4,2 V |
| Maks. vedvarende spænding DC | 6 V |
| Nominel afledningsstødstrøm (8/20 µs) | 10 kA |
| Grænsefrekvens | 100 MHz |
| Udførelse | 2x2-polet |
| SPD iht. IEC 61643-21 | Klasse I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| ROHS-medholdelig | Ja |
| SPD iht. IEC 61643-1 | class I+II |
| SPD iht. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Impulsstrøm | 2,5 kA |
| Indskydningsdæmpning (Insertion loss) | ≤3 dB |
| Tilslutningstværsnit, massiv maks. | 2,5 mm² |
| Tilslutningstværsnit, flertrådet min. | 0,14 mm² |
| Tilslutningstværsnit, flertrådet maks. | 2,5 mm² |
| Temperaturanvendelsesområde min. | -40 °C |
| Temperaturanvendelsesområde maks. | 80 °C |
| Dimension | 5V |
Tilslutningsmuligheder
| Tilslutningstværsnit, massiv min. | 0,14 mm² |
|---|---|
| Tilslutningstværsnit, fleksibel min. | 0,14 mm² |
| Tilslutningstværsnit fleksibel maks. | 1,5 mm² |
Environmental Data
| CO2 fodaftryk (GWP) fra vugge til port | 0,7765 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,7765 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Styk |
| Declared Unit Quantity (LCA) | 1 |
