TP-væg- og loftsbøjle A2
Type TPDG 145 A2
Vare-nr. 6365989
EAN 4012195617747
Vare-nr. / Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
min. salgsenhed: 6 Styk
6Styk
Styk
Beskrivelse

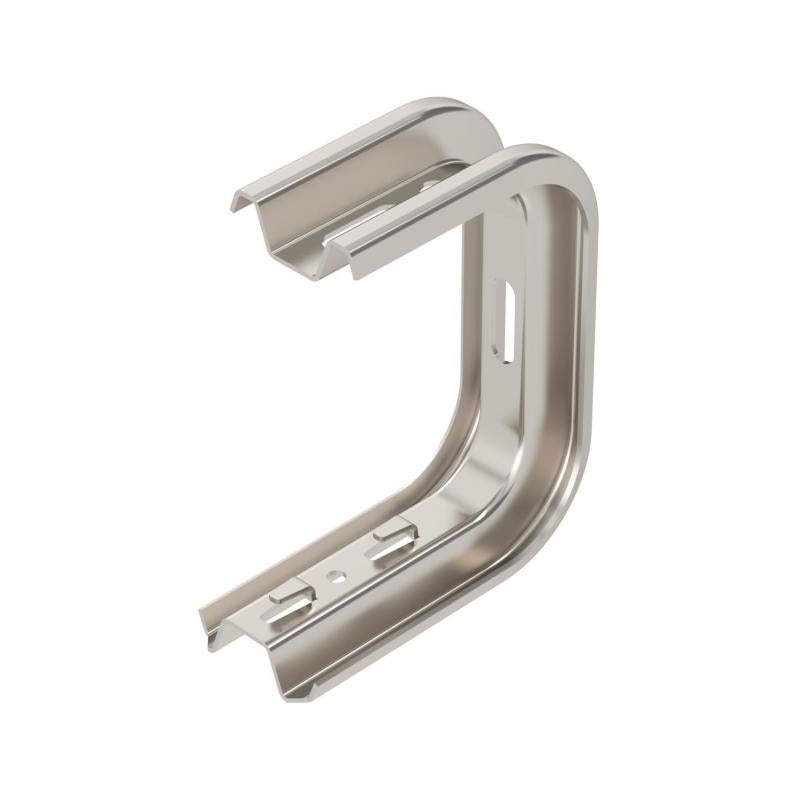

TP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
Af stabilitetsmæssige årsager bør afstandsstykket type DS 4 altid anvendes, hvis bøjlen fastgøres direkte i væggen eller loftet.
Maks sidehøjde på kabelstøttesystemet 60 mm.
Tekniske data

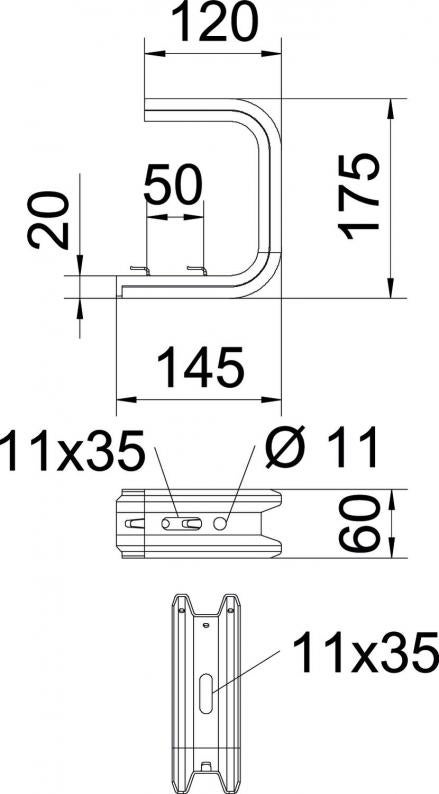

Dimensioner
| Længde | 175 mm |
|---|---|
| Bredde | 145 mm |
| Højde | 60 mm |
| Mål L | 50 mm |
| Mål B | 145 mm |
| Mål H | 175 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Til bredde min. | 100 |
| Til bredde maks. | 100 mm |
| Egnet til gitterbakke | Ja |
| Egnet til kabelstige | Nej |
| Egnet til kabelbakke | Nej |
| Udførelse | Ophængsbøjle (C-bøjle) |
| ROHS-medholdelig | Ja |
| F i kN væg | 1,4 kN |
| F i kN loft | 1,3 kN |
| Dimension | B145mm |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Farve | specialstål |
| Produktserie | TP-serie |
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
Tilladt konsolbelastning i kN uden personbelastning
Belastningskurve med konsollængder i mm
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 2,5396 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 2,5396 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (3)
Vejledninger og hjælp (2)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
Farve
Vare-nr.
TPDG 145 A2
145
60
100
1,4
1,3
specialstål
6365989
TPDG 195 A2
195
60
150
1,05
0,95
specialstål
6365991
TPDG 245 A2
245
60
200
0,87
0,8
specialstål
6365993
TPDG 345 A2
345
60
300
0,55
0,5
specialstål
6365995
