TP-væg- og loftsbøjle FS
Type TPD 145 FS
Vare-nr. 6363806
EAN 4012196198610
Vare-nr. / Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse

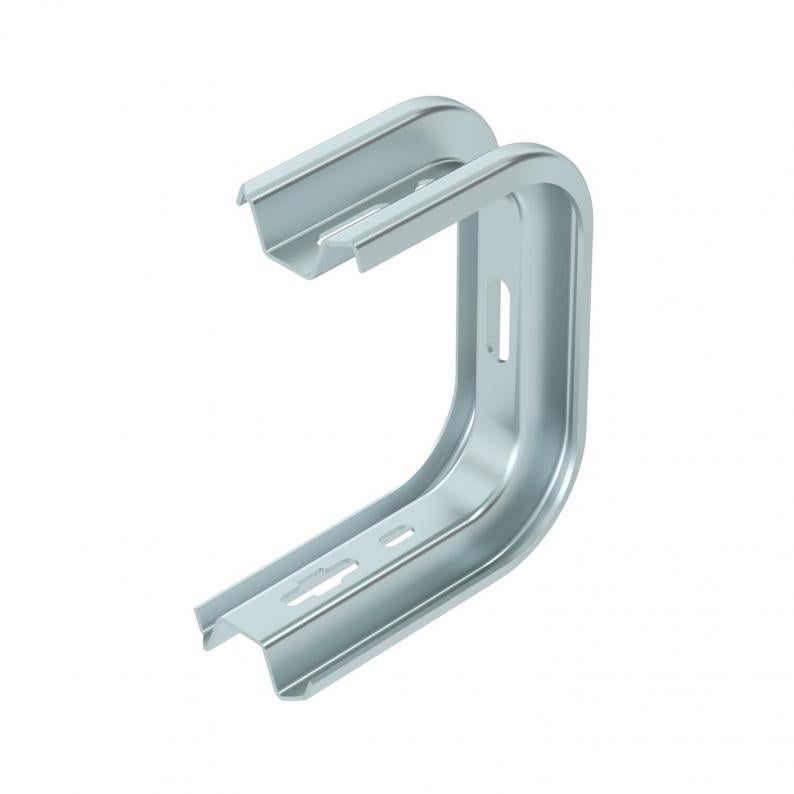

TP væg- og loftsbøjle til universel fastgørelse.
Vigtigt! Af stabilitetsmæssige årsager bør afstandsstykket type DS 4 altid anvendes, hvis bøjlen fastgøres direkte i væggen eller loftet.
Tekniske data

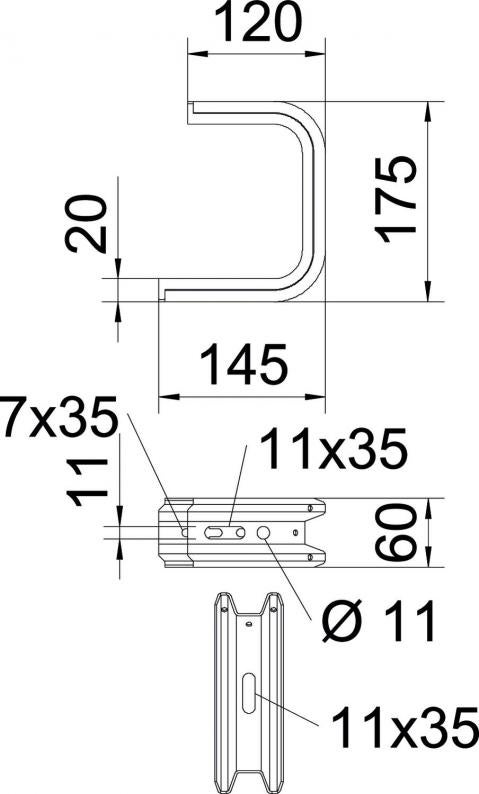

Dimensioner
| Længde | 145 mm |
|---|---|
| Bredde | 145 mm |
| Højde | 60 mm |
| Mål B | 145 mm |
| Mål H | 175 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Til bredde min. | 100 |
| Til bredde maks. | 100 mm |
| Indstillelig | Nej |
| Egnet til gitterbakke | Ja |
| Egnet til kabelstige | Ja |
| Egnet til kabelbakke | Ja |
| Udførelse | Ophængsbøjle (C-bøjle) |
| ROHS-medholdelig | Ja |
| F i kN væg | 1,4 kN |
| F i kN loft | 1,3 kN |
| Dimension | B145mm |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | TP-serie |

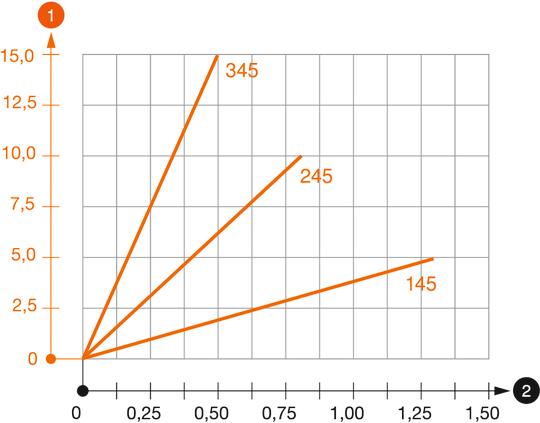

Nedbøjning af konsolspidsen ved tilladt konsolbelastning
Tilladt konsolbelastning i kN uden personbelastning
Belastningskurve med konsollængder i mm
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,2184 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,2184 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (3)
Vejledninger og hjælp (2)
Produktbilleder (2)
3D-data downloads (2)
Versioner
Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
Farve
Vare-nr.
TPD 145 FS
145
60
100
1,4
1,3
zink
6363806
TPD 245 FS
245
60
200
0,87
0,8
zink
6363814
TPD 345 FS
345
60
300
0,55
0,5
zink
6363822
TPD 445 FS
445
60
400
0,45
0,35
zink
6363826
TPD 545 FS
545
60
500
0,35
0,25
zink
6363829
