TP-væg- og loftsbøjle FT
Type TPD 145 FT
Vare-nr. 6363861
EAN 4012195076858
Vare-nr. / Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
min. salgsenhed: 1 Styk
1Styk
Styk
Beskrivelse

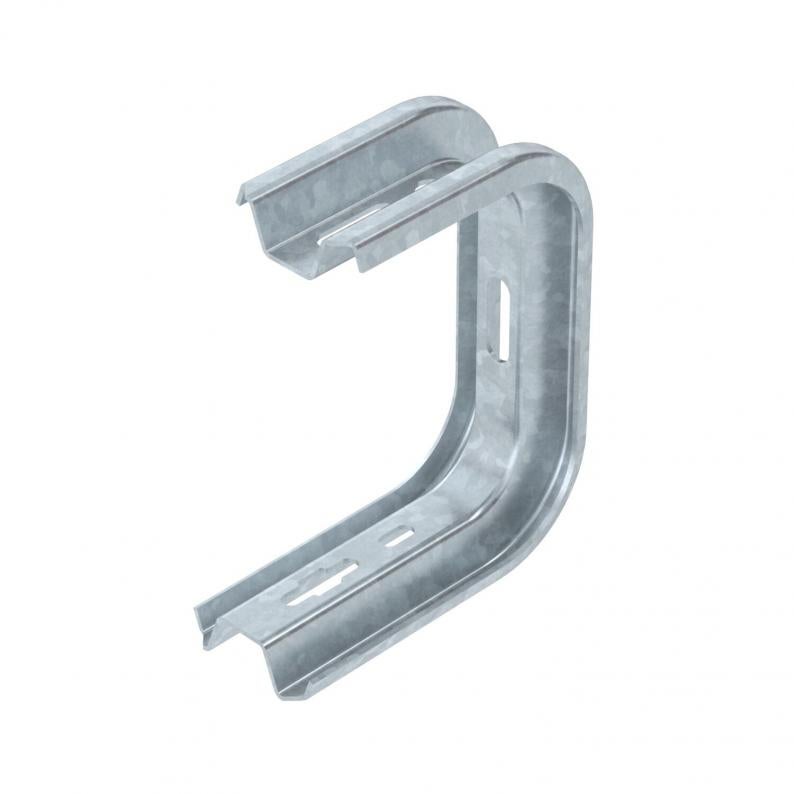

TP væg- og loftsbøjle til universel fastgørelse.
Vigtigt! Af stabilitetsmæssige årsager bør afstandsstykket type DS 4 altid anvendes, hvis bøjlen fastgøres direkte i væggen eller loftet.
Kabelbæresystemets maks. sidehøjde 60 mm.
Tekniske data

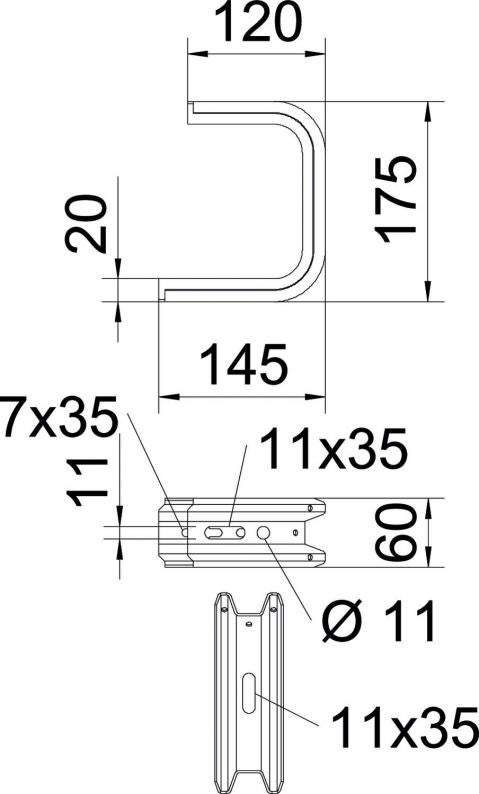

Dimensioner
| Længde | 145 mm |
|---|---|
| Bredde | 145 mm |
| Højde | 60 mm |
| Mål B | 145 mm |
| Mål H | 175 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Til bredde min. | 100 |
| Til bredde maks. | 100 mm |
| Egnet til gitterbakke | Ja |
| Egnet til kabelstige | Ja |
| Egnet til kabelbakke | Ja |
| Udførelse | Ophængsbøjle (C-bøjle) |
| ROHS-medholdelig | Ja |
| F i kN væg | 1,4 kN |
| F i kN loft | 1,3 kN |
| Dimension | B145mm |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | TP-serie |
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
Tilladt konsolbelastning i kN uden personbelastning
Belastningskurve med konsollængder i mm
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,1541 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,1541 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Tilbehør
Montage tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (3)
Vejledninger og hjælp (1)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
Farve
Vare-nr.
TPD 145 FT
145
60
100
1,4
1,3
zink
6363861
TPD 245 FT
245
60
200
0,87
0,8
zink
6363865
TPD 345 FT
345
60
300
0,55
0,5
zink
6363869
Bredde
Til bredde maks.
F i kN væg
F i kN loft
TPD 145 FT
Vare-nr.
6363861
Bredde
145
Højde
60
Til bredde maks.
100
F i kN væg
1,4
F i kN loft
1,3
Farve
zink
TPD 245 FT
Vare-nr.
6363865
Bredde
245
Højde
60
Til bredde maks.
200
F i kN væg
0,87
F i kN loft
0,8
Farve
zink
TPD 345 FT
Vare-nr.
6363869
Bredde
345
Højde
60
Til bredde maks.
300
F i kN væg
0,55
F i kN loft
0,5
Farve
zink
