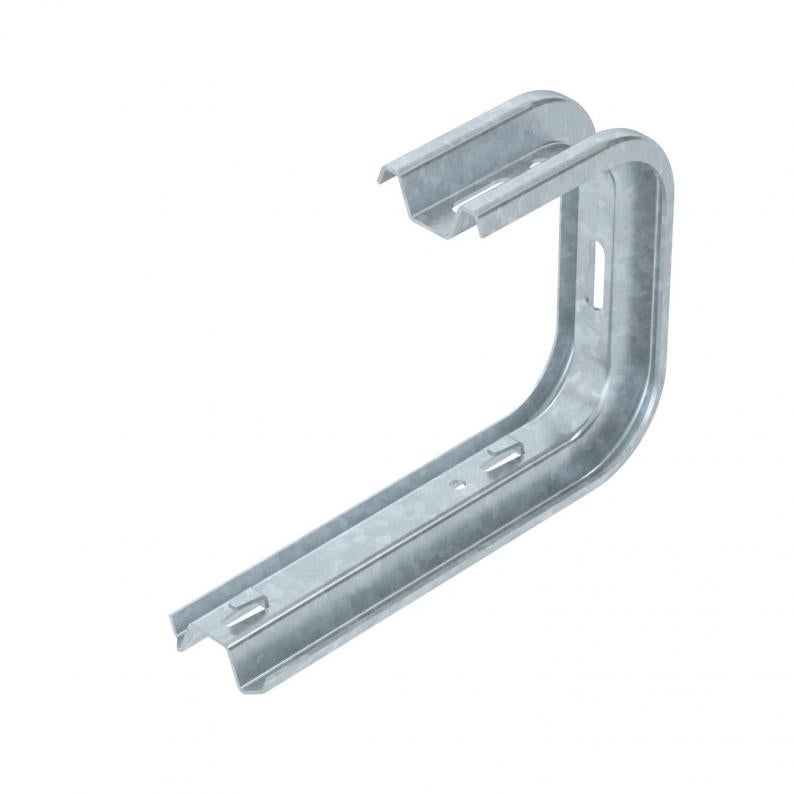

TP-væg- og loftsbøjle FT
Type TPDG 245 FT
Vare-nr. 6365981
EAN 4012195076919
Vare-nr. / Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
min. salgsenhed: 5 Styk
5Styk
Styk
Beskrivelse
TP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
Af stabilitetsmæssige årsager bør afstandsstykket type DS 4 altid anvendes, hvis bøjlen fastgøres direkte i væggen eller loftet.
Maks sidehøjde på kabelstøttesystemet 60 mm.
Tekniske data

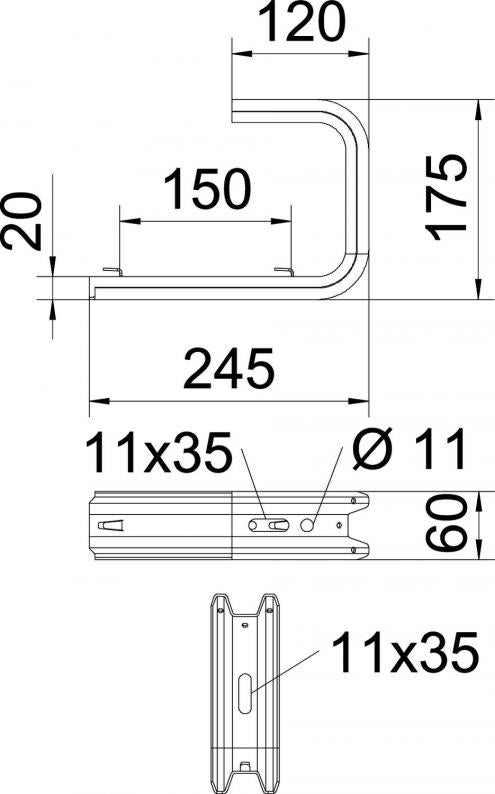

Dimensioner
| Længde | 175 mm |
|---|---|
| Bredde | 245 mm |
| Højde | 60 mm |
| Mål L | 150 mm |
| Mål B | 245 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Til bredde min. | 200 |
| Til bredde maks. | 200 mm |
| Egnet til gitterbakke | Ja |
| Egnet til kabelstige | Nej |
| Egnet til kabelbakke | Nej |
| Udførelse | Ophængsbøjle (C-bøjle) |
| ROHS-medholdelig | Ja |
| F i kN væg | 0,87 kN |
| F i kN loft | 0,8 kN |
| Dimension | B245mm |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | TP-serie |

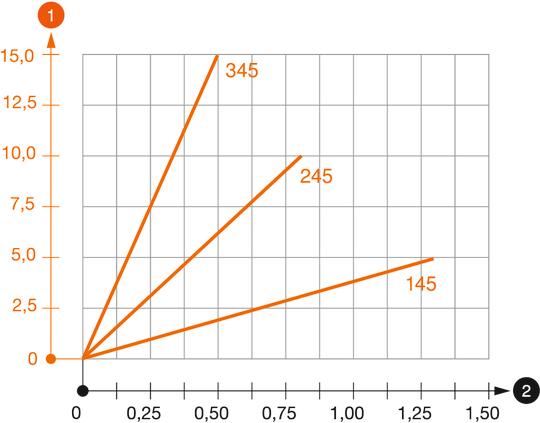

Nedbøjning af konsolspidsen ved tilladt konsolbelastning
Tilladt konsolbelastning i kN uden personbelastning
Belastningskurve med konsollængder i mm
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,4808 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,4808 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (3)
Vejledninger og hjælp (2)
Produktbilleder (2)
3D-data downloads (2)
Versioner
Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
Farve
Vare-nr.
TPDG 145 FT
145
60
100
1,4
1,3
zink
6365977
TPDG 245 FT
245
60
200
0,87
0,8
zink
6365981
TPDG 345 FT
345
60
300
0,55
0,5
zink
6365985
